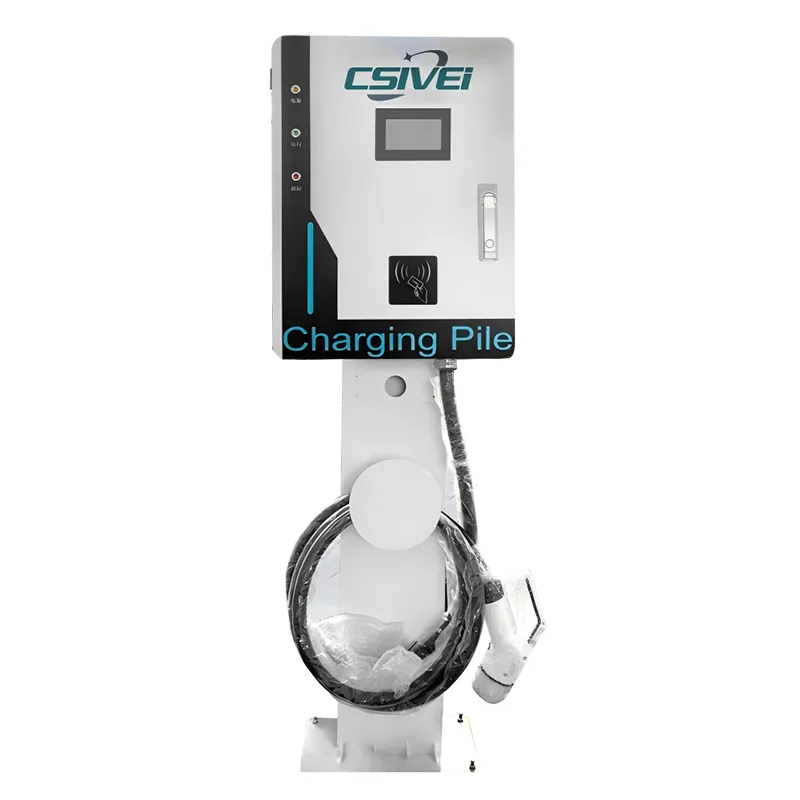

20 kVt-dan 60 kVt-a qədər güc çıxışı üçün nəzərdə tutulmuş CSIVEI fabrikinin keyfiyyətli Bir Tüfəngli Divara Quraşdırılmış DC Sürətli Şarj Cihazı birbaşa mövcud divarlara, sütunlara və ya struktur sütunlara quraşdırır - beton yastiqciqlar, yerə bərkidilmə və ya xüsusi dayanacaq üçün ada tikintisinə ehtiyacı aradan qaldırır. Bu, onu yeraltı avtomobil dayanacaqları, çoxmərtəbəli qarajlar və yerə quraşdırılmış şarj cihazlarının nəqliyyat axınına mane olacağı dar dayanacaqlar üçün ideal hala gətirir.
Müvafiq divar səthləri olmayan saytlar üçün isteğe bağlı ağır polad postament qurğunu heç bir daxili aparat dəyişikliyi etmədən müstəqil dayanan dirəyə quraşdırılmış şarj cihazına çevirir.
Şarj cihazı bütün əsas EV-lərə xidmət göstərən CCS1, CCS2, CHAdeMO və GB/T standartlarını dəstəkləyir. Uyğun şəkildə örtülmüş elektronika ilə IP55 reytinqli korpus zirzəmidəki avtomobil dayanacaqlarına xas olan nəm, tozlu və zəif havalandırılan qapalı-açıq mühitlərə davamlıdır.
Giriş nəzarəti RFID və proqrama əsaslanan autentifikasiyaya malik 7 düymlük sensor ekran vasitəsilə həyata keçirilir, OCPP 1.6J/2.0.1 bağlantısı ilə uzaqdan monitorinq, əməliyyat hesabatı və dinamik qiymət təyin etməyə imkan verir.
Təhlükəsizlik xüsusiyyətlərinə real vaxtda izolyasiya monitorinqi, DC-həssas qalıq cərəyandan qorunma, həddindən artıq temperaturdan qorunma və təcili dayandırma düyməsi daxildir - bütün vahidlər üçün standartdır.
Döşəmə sahəsinin yüksək səviyyədə olduğu yerlər üçün nəzərdə tutulmuş Tək Tüfəngli Divara Quraşdırılmış DC Doldurma Stansiyası birbaşa mövcud şaquli səthlərə quraşdırılır - qiymətli yer sahəsini boşaldır, eyni zamanda DC sürətli şarj performansını təmin edir. Opsiyonel postament dəsti ilə eyni qurğu uyğun divarları olmayan açıq hava sahələri üçün dirəyə quraşdırılmış həllə çevrilir.
Zirzəmidəki qarajlarda və çoxsəviyyəli dayanacaq strukturlarında, dar körfəzlər, sıx dönmə dairələri və struktur sütunlar döşəməyə quraşdırılmış şarj cihazlarını qeyri-mümkün edir. Bu divara quraşdırılmış qurğu birbaşa beton divarlara, dirəklərə və ya yükdaşıyan sütunlara quraşdırılır, şarj cihazını park yeri və ya sürücülük koridoruna toxunmadan hər yuvanın başına yerləşdirir. Quraşdırmanı sürətləndirən və piyadalar üçün piyada yollarını təmiz saxlayan heç bir yerə anker və ya beton yastiq tələb olunmur.
Müştərilərin təhvil verilməsi üçün EV-ləri hazırlayan və ya xidmətdən sonra yüklənməni həyata keçirən dilerlər məhdud emalatxana və həyətyanı sahədə sürətli dönüş tələb edir. Şarj cihazının xidmət sahəsinin üstündə divara quraşdırılması döşəmə sahələrini texniki işçilər və avtomobilin hərəkəti üçün təmiz saxlayır. Tək silah konfiqurasiyası tək xüsusi xidmət bölməsi ilə səliqəli şəkildə cütləşərək, kabel idarəetməsini sadələşdirir və hər bir avtomobilin ardıcıl, monitorinq olunan doldurulma almasını təmin edir.
Yeraltı və ya qapalı dayanacağı olan binalarda personal, qonaq və ya kirayəçi EV-nin doldurulması üçün divara quraşdırılmış DC şarj cihazları mövcud struktura təmiz şəkildə inteqrasiya olunur. Onlar piyadaların keçdiyi ağır zonalarda müstəqil bölmələrin tıxacından qaçır və ekrana asan giriş üçün göz səviyyəsində quraşdırıla bilər. RFID və tətbiqə əsaslanan autentifikasiya istifadəçiyə xüsusi hesablaşma imkanı verir, OCPP bağlantısı isə əmlak menecerlərinə istifadəyə nəzarət etməyə və günün vaxtını təyin etməyə imkan verir.

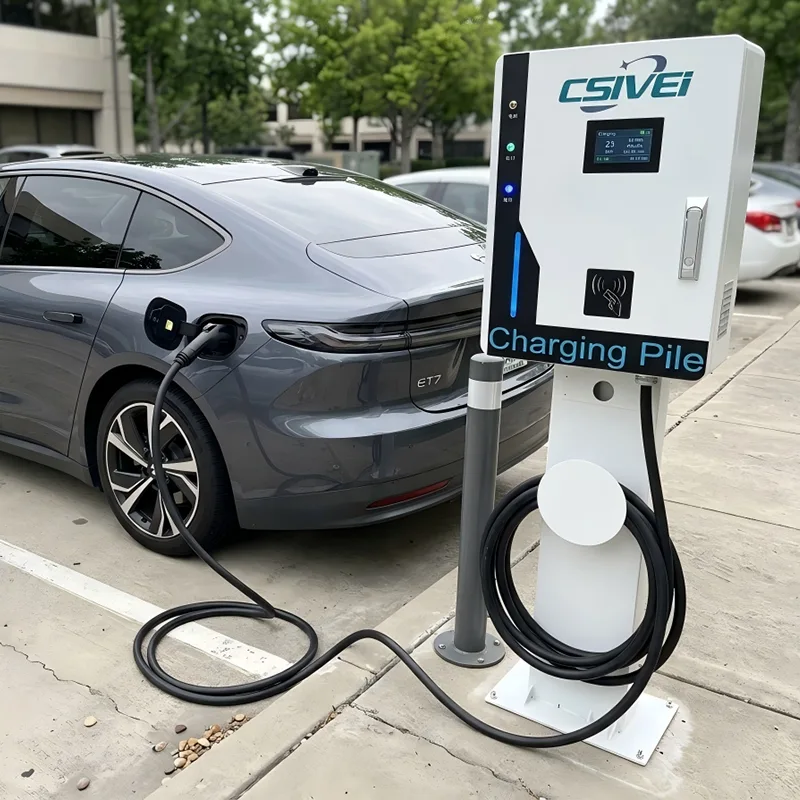

Divar səthlərinin mövcud olmadığı yerlərdə - məsələn, açıq hava səthləri, səki kənarındakı dayanacaq zolaqları və ya şəhərətrafı pərakəndə avtomobil parkları - isteğe bağlı polad postament eyni şarj cihazını nazik profilli dirəyə quraşdırılmış qurğuya çevirir. Bu, ayrı-ayrı divar və döşəmə şarj cihazı modelləri əldə etmək əvəzinə, bir standart məhsuldan istifadə edərək, bir layihə çərçivəsində divar montajı və postament qurğularını qarışdırmaq üçün yerləşdirmə çevikliyini təmin edir. Tək postamentin yığcam yeri tam yerdə dayanan şarj cihazı şkafından daha az yer tutur.
Yerli çatdırılma furqonları, şuraya qulluq maşınları və ya korporativ avtomobil hovuzları kimi kiçik və orta ölçülü elektrik donanmaları çox vaxt mövcud binaları və perimetri divarları olan depolardan fəaliyyət göstərir. Deponun kənarı boyunca divara quraşdırılan DC şarj cihazları avtomobilin park edilməsi və manevr üçün yararlı həyət sahəsini artırır. OCPP backend vasitəsilə planlaşdırılmış doldurma, donanmanın istismar xərclərini aşağı saxlayaraq, qeyri-pik elektrik tariflərinə uyğunlaşa bilər.
Tək Tüfəngli Divara Quraşdırılmış DC Sürətli Şarj Cihazı tam DC sürətli enerji doldurma qabiliyyətini kompakt, divara quraşdırıla bilən şassiyə yığır - istilik performansına, təhlükəsizliyinə və ya xidmət qabiliyyətinə xələl gətirmədən yüksək enerji sıxlığına nail olur.
Şarj cihazı yüksək tezlikli təcrid olunmuş AC-DC çeviricilərini adətən ekvivalent döşəmə qurğusunun həcminin üçdə birinə birləşdirən sadələşdirilmiş modul rektifikator arxitekturasından istifadə edir. Azaldılmış ayaq izinə baxmayaraq, nominal yükdə konversiya səmərəliliyi ≥95% olaraq qalır. Modul yuvasına ön paneldən daxil olmaq mümkündür, bu, cihazı divardan çıxarmadan fərdi güc modullarını isti rejimdə dəyişdirməyə imkan verir - yan girişin məhdudlaşdırıla biləcəyi sıx qaraj mühitlərində mühüm üstünlükdür.
Divara quraşdırılmış yerləşdirmə unikal istilik problemlərini təqdim edir: şarj cihazı tez-tez məhdud arxa hava axını olan beton və ya hörgü səthlərə qarşı quraşdırılır və zirzəmidəki avtomobil parkları durğun, rütubətli havadan əziyyət çəkə bilər. Bunu həll etmək üçün qurğu möhürlənmiş daxili hava kanalını ağıllı məcburi hava soyutma ilə birləşdirir. Yüksək statik təzyiqli ventilyatorlar süzülmüş havanı ön-yan yol vasitəsilə çəkir, isti havanın təkrar dövriyyəsinin qarşısını alır və daxili komponentləri parkinq strukturlarında ümumi olan əyləc tozundan və havadakı hissəciklərdən qoruyur. Bütün PCB-lərdəki uyğun örtük kondensasiya və aşındırıcı atmosferə qarşı əlavə qorunma təmin edir.
Korroziya UV və korroziyaya davamlılıq üçün tozla örtülmüş, yüngül, lakin sərt sinklənmiş poladdan hazırlanmışdır. Gücləndirilmiş montaj mötərizəsi sistemi qurğunun ağırlığını beton, kərpic və konstruktiv polad sütunlarla uyğun gələn çoxsaylı anker nöqtələri üzrə paylayır. Dizayn şarj cihazının kütləsini divar müstəvisinə yaxın şəkildə mərkəzləşdirir, bərkitmələrdə konsol gərginliyini minimuma endirir. İsteğe bağlı postamenti yerləşdirən saytlar üçün eyni montaj mötərizəsi inteqrasiya olunmuş kabel idarəetmə kanalı ilə isti daldırma sinklənmiş polad sütuna bərkidilir və divara montaj və dirəyə montaj konfiqurasiyaları arasında keçid üçün heç bir daxili avadanlıq modifikasiyası tələb etmir.
Yay balanslı kabel retraktoru və ya kabel qabığı cihazın yan profilinə inteqrasiya olunub və istifadə edilmədikdə doldurma kabelini yerdən kənarda saxlayır. Bu, piyadaların çox olduğu ərazilərdə sürüşmə təhlükəsinin qarşısını alır və kabeli avtomobilin aşması nəticəsində zədələnmədən qoruyur. Qobur dizaynı kabeli təbii tutma hündürlüyündə aşağı və xaricə istiqamətləndirir, qoşulma zamanı operatorun gərginliyini azaldır.
Kiçik ölçüsünə baxmayaraq, şarj cihazı daha böyük DC qurğularında olan tam idarəetmə və təhlükəsizlik dəstini saxlayır. Quraşdırılmış Linux nəzarətçisi CCS1, CCS2, CHAdeMO və GB/T protokolları üzrə avtomobil rabitəsini idarə edir. Real vaxt rejimində izolyasiya monitorinqi, Tip A + 6mA DC-həssas qalıq cərəyanın aşkarlanması və kontaktor qaynaqının aşkarlanması hər seansda davamlı olaraq işləyir. Güc modulları, DC çıxış yolu və konnektor kontaktları üzərində yerləşdirilmiş həddindən artıq temperatur sensorları mərhələli qoruyucu reaksiyaları işə salır - fan sürətinin artırılmasından idarə olunan gücün azaldılmasına qədər, hədlər keçdikdə sessiyanın tam dayandırılmasına qədər. 4G, Wi-Fi və ya Ethernet üzərindən OCPP 1.6J/2.0.1 əlaqə uzaqdan diaqnostika, proqram təminatı yeniləmələri və hər əməliyyat üzrə hesablaşma imkanı verir.
Divara montaj dizaynı 20 kVt-dan 60 kVt-a qədər güc reytinqlərini dəstəkləyir, bu da şəbəkənin bahalı yenilənməsi olmadan mövcud binalarda mövcud olan tipik elektrik gücünə uyğundur. Giriş seçimləri güc səviyyəsindən asılı olaraq həm tək fazalı, həm də üç fazalı konfiqurasiyaları əhatə edir. Opsiyonel postament aksessuar dəstinə sütun, baza lövhəsi və kabel bələdçisi daxildir - tək texniki komanda tərəfindən quraşdırıla bilər - bütün dayanacaqda bir standartlaşdırılmış şarj cihazı modelindən qarışıq divar montajı və postament yerləşdirməyə imkan verir.
Q1: Quraşdırma üçün hansı divar səthi tələb olunur?
Tək Silahlı Divara Montajlı DC Sürətli Şarj Cihazı bərk beton, kərpic və ya konstruktiv polad sütunlara quraşdırmaq üçün nəzərdə tutulmuşdur. Gücləndirilmiş montaj mötərizəsi vahidin çəkisini bir neçə lövbər nöqtəsinə paylayır və sabit, təhlükəsiz fiksasiyanı təmin edir. Yükdaşıma qabiliyyətini təsdiqləmək üçün ərazidə araşdırma aparmaq tövsiyə olunur və biz elektrik podratçınız üçün ətraflı montaj şablonu və quraşdırma təlimatını təqdim edirik.
S2: Saytımda uyğun divar yoxdursa nə olacaq?
İsteğe bağlı ağır polad postament mövcuddur. Bu müstəqil sütun divara quraşdırılmış versiya ilə eyni montaj mötərizəsindən istifadə edir - daxili aparat dəyişikliyinə ehtiyac yoxdur. Pyedestal inteqrasiya olunmuş kabel idarəetmə kanalı və döşəmə lövhəsi ilə gəlir. Bu, tək standartlaşdırılmış şarj cihazı modelindən istifadə edərkən bir yerdə divar və postament qurğularını qarışdırmağa imkan verir.
3-cü sual: Mövcud güc çıxışları hansılardır və nə üçün diapazon döşəmə qurğularından aşağıdır?
Bu divara quraşdırılmış DC şarj cihazı 20 kVt-dan 60 kVt-a qədər güc səviyyələrində təklif olunur. Bu sıra kompakt divar montajı istilik dizaynı və tipik bina elektrik tutumu üçün optimallaşdırılmışdır. Divara quraşdırılmış qurğular üçün bu güc səviyyəsi təyinat yerinin doldurulması, iş yerində parkinq və gecə donanmasının istifadəsi üçün kifayətdir. Layihəniz daha yüksək güc tələb edirsə, bizim mərtəbədə dayanan tək silah və ya iki tapançalı şarj cihazlarımız 60 kVt-dan 240 kVt-a qədər konfiqurasiya təklif edir.
4-cü sual: Şarj cihazı nəmli və ya tozlu yeraltı dayanacaqlarda etibarlı şəkildə işləyə bilərmi?
Bəli. Korpus IP55 dərəcəsinə malikdir və bütün daxili elektronika rütubətə, kondensasiyaya və havadakı hissəciklərə müqavimət göstərmək üçün uyğun şəkildə örtülmüşdür. Möhürlənmiş hava kanalı və yüksək statik təzyiqli soyutma ventilyatorları zirzəmidə və çoxmərtəbəli parkinq strukturlarında olan durğun, tez-tez tozlu hava üçün xüsusi olaraq hazırlanmışdır.
5-ci sual: İstifadə edilmədikdə şarj kabeli necə idarə olunur?
İnteqrasiya edilmiş yan tərəfə quraşdırılmış kabel qabığı və ya yay balanslı retraktor kabeli yerdən uzaqlaşdırır. Bu, piyada ərazilərində sürüşmə təhlükəsinin qarşısını alır, kabeli avtomobilin zədələnməsindən qoruyur və konnektoru istifadəçilər üçün rahat tutma hündürlüyündə yerləşdirir.
6-cı sual: Bir neçə divara quraşdırılmış şarj cihazını uzaqdan izləyə və idarə edə bilərəmmi?
Bəli. Hər bir vahidə 4G, Wi-Fi və ya Ethernet üzərindən OCPP 1.6J/2.0.1 qoşulma daxildir. Siz real vaxt rejimində monitorinq, vahid üzrə əməliyyat hesabatı, uzaqdan diaqnostika, dinamik qiymətlər və proqram təminatı yeniləmələri üçün bütün şarj cihazlarını üstünlük verdiyiniz şarj şəbəkəsinin idarəetmə sisteminə inteqrasiya edə bilərsiniz.
7-ci sual: Hansı texniki xidmətə giriş tələb olunur — xidmət üçün qurğunun divardan çıxarılması lazımdırmı?
Xeyr. Ön panel modul enerji yuvasına tam girişi təmin edir. Fərdi güc modulları şarj cihazını divardan çıxarmadan isti rejimdə dəyişdirilə bilər. Əksər müntəzəm yoxlamalar üçün - filtrin təmizlənməsi, vizual yoxlama - bütün komponentlər ön tərəfdən əlçatandır, beləliklə, hətta dar parkinq yerlərində belə texniki xidmət mümkün olur.
Downtown Ticarət Kompleksi - Yeraltı Dayanacaq EV Doldurma Təkmilləşdirməsi
Avropanın böyük şəhər mərkəzində yüksək səviyyəli qarışıq istifadəli kompleks öz üç səviyyəli yeraltı avtomobil parkında DC sürətli enerji doldurma sistemini təkmilləşdirməyi planlaşdırırdı. Obyekt mehmanxana qonaqlarına, ofis kirayəçilərinə və pərakəndə satış ziyarətçilərinə xidmət göstərir, onların sayı getdikcə EV şarj tələb edir. Rəhbərlik heç bir dayanacaq yerlərini itirmədən və ya dar sürücülük keçidlərinə mane olmadan sürətli şarj cihazlarını quraşdırmaq istəyirdi.
Zirzəmidəki avtomobil dayanacağı köhnə şəhər binalarına xas olan əhəmiyyətli fiziki məhdudiyyətlər təqdim etdi:
● Sıx fırlanma radiuslu dar dayanacaq yerləri yerdə dayanan şarj şkafları üçün yer qoymur.
● Konstruktiv sütunlara tez-tez rast gəlinirdi, lakin bir çox körfəzlərin başında divarlar var idi.
● Tavan hündürlüyü məhdudiyyətləri və ventilyasiya kanallarının yuxarı boşluğunu məhdudlaşdırır.
● Beton döşəməni yeni elektrik xətləri üçün geniş şəkildə qazmaq mümkün deyildi - mövcud divar tərəfindəki kabel lövhələrindən istifadə edilməli idi.
● Tikinti işləri gündəlik parkinq işlərinə mane ola bilməzdi; quraşdırma təmiz, sürətli və minimal invaziv olmalı idi.
● Döşəmə dayanan DC şarj cihazları erkən istifadədən çıxarıldı. Onlar qiymətli körfəz yerini tutacaq, beton yastiqciqlar tələb edəcək və onsuz da sıx olan hərəkət zolaqlarında maneələr yaradacaqdılar.
Binanın beton perimetri divarları və struktur sütunları mövcud dayanacaqların başında ideal montaj səthləri təklif edirdi. Tək tüfəngli divara quraşdırılmış qurğu hər bir xüsusi EV yuvasının üstündə yerləşdirilə bilər və heç bir yer tutmadan bir anda bir avtomobilə xidmət göstərir.
Şarj cihazının yığcam şassisi - döşəmədəki ekvivalentin təxminən üçdə biri ölçüsündə - avtomobilin dayanacağı üçün tam boşluq dərinliyini buraxaraq, divara yaslanaraq quraşdırılmışdır. İnteqrasiya edilmiş yan tərəfə quraşdırılmış kabel qabığı şarj kabelini yerdən uzaqlaşdıraraq, piyada keçidlərində səyahət təhlükələrini aradan qaldırdı.
Əsas odur ki, divara quraşdırılmış dizayn yerin bərkidilməməsi, betonun qırılmaması və quraşdırma zamanı körfəzin bağlanmaması demək idi. Bütün elektrik kabelləri mövcud divar tərəfindəki kabel lövhələri vasitəsilə aparıldı və birbaşa şarj cihazının korpusunun yuxarı və ya arxasına bağlandı.
Heç bir divar və ya sütunun olmadığı bir neçə orta sıra körfəzləri üçün isteğe bağlı polad postament yerləşdirildi. Bu, eyni şarj cihazı modelini tam döşəməli şkafın ayaq izinin bir hissəsini tutan nazik müstəqil sütuna quraşdırmaq imkanı verdi. Qarışıq divar montajı və dayaq yerləşdirməsi, satınalmanı, ehtiyat hissələri inventarını və texniki qulluq təlimini sadələşdirən bir standart məhsuldan istifadə etdi.
CCS2 konnektorları ilə konfiqurasiya edilmiş 40 Tək Silahlı Divara Montajlı DC Sürətli Şarj Cihazımız üç zirzəmi səviyyəsində quraşdırılmışdır. Otuz altı ədəd beton divarlara və konstruktiv sütunlara divara quraşdırılmışdır; dörd ədəd orta sıra körfəzləri üçün postament dəstindən istifadə etdi. Quraşdırma pik parkinq saatları xaricində sıfır bay itkisi ilə tamamlandı. OCPP backend inteqrasiyası bütün qırx vahidi binanın mərkəzi idarəetmə platformasına birləşdirərək, mövcud otel və ofis kartları vasitəsilə istifadəçinin autentifikasiyasına, hər sessiya üzrə hesablaşmaya və real vaxt monitorinqinə imkan yaradıb.
● Bir dənə də olsun mövcud parkinq yerini itirmədən 40 EV-yə uyğun eyvan yaradıldı - bu kompleksin idarə olunması üçün həlledici amildir.
● Beton yastiqciqların, yerin xəndəyin qazılmasının və konstruktiv dəyişikliklərin aradan qaldırılması səbəbindən quraşdırma dəyəri döşəməli alternativlərdən əhəmiyyətli dərəcədə aşağı idi.
● Qarışıq divar və postament yanaşması layihənin satınalma prosesini sadə saxlayaraq, bir şarj cihazı modelindən istifadə edərək hər bir bayraq yerləşdirmə problemini həll etdi.
● Otel qonaqları, ofis kirayəçiləri və alıcılar indi mövcud bina giriş kartlarından istifadə edərək sürətli şarjdan istifadə edirlər, ödənişlər avtomatik olaraq otağına, icarəsinə və ya ödəniş tətbiqinə hesablanır.
● Əmlak meneceri EV-nin doldurulması ilə bağlı otel qonaqlarının məmnunluq ballarında və ofis icarəsi yeniləmələrində ölçülə bilən artım olduğunu bildirdi.
● Uğurlu istifadəyə verilməsindən sonra bina sahibi şəhərdəki iki əlavə mülk üçün eyni divara quraşdırılmış həlli təyin etdi.
