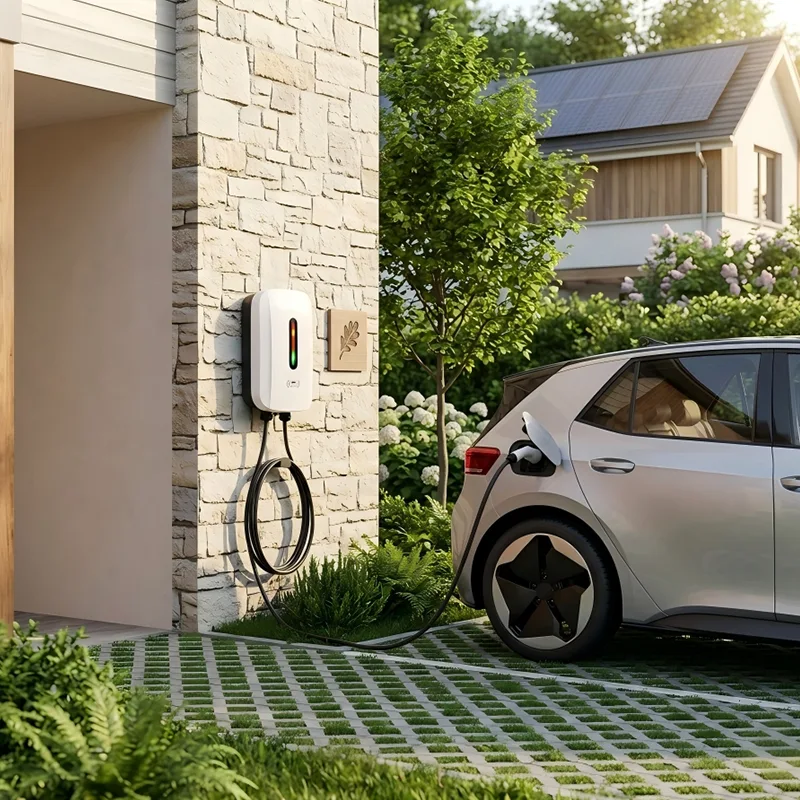

Tək Silahlı Divara quraşdırılmış AC Doldurma Stansiyası 3.5KW

CSIVEI fabrikinin keyfiyyətli Tək Silahlı Divara Montajlı AC Doldurma Stansiyası 3,5KW bütün ümumi birfazalı və üçfazalı təchizatı konfiqurasiyalarını əhatə edən 3,5kW, 11kW və 22kW güc reytinqlərində mövcuddur. Onun müstəqil dizaynı divar və ya montaj strukturu tələbini aradan qaldıraraq, açıq avtomobil dayanacaqlarında, yaşayış yollarında və ya dayanacaqların perimetrləri boyunca çevik yerləşdirməyə imkan verir.

Ağır xidmətə malik sinklənmiş polad korpus IP55 dərəcəsi və IK10 zərbəyə davamlıdır və -30°C-dən +55°C-dək xarici mühitdə uzunmüddətli etibarlılığı təmin edir. 4,3 düymlük LED displey və ya əlavə toxunma ekranı aydın doldurulma statusu təmin edir, RFID və tətbiqə əsaslanan autentifikasiya isə yalnız səlahiyyətli istifadəçilərin seansa başlaya bilməsini təmin edir. OCPP 1.6J bağlantısı uzaqdan monitorinq, hesablaşma və enerjinin idarə edilməsi üçün şarj şəbəkəsinin arxa tərəfləri ilə qüsursuz inteqrasiyaya imkan verir.

Kompleks təhlükəsizlik xüsusiyyətlərinə Tip A + 6mA DC-həssas qalıq cərəyandan qorunma, həddindən artıq cərəyan və həddindən artıq gərginlikdən qorunma, torpaq sızmasının aşkarlanması və təcili dayandırma düyməsi daxildir. İnteqrasiya edilmiş kabel qabığı şarj kabelini yerdən uzaqlaşdırır və ön tərəfə baxan qobur dizaynı istifadəçilərin qoşulmasını asanlaşdırır. Aşağı ümumi sahiblik dəyərinə diqqət yetirməklə, Tək Silahlı Divara Montajlı AC Doldurma Stansiyası 3,5KV mürəkkəb infrastruktur olmadan etibarlı gecə və iş yerində enerji doldurma təmin edir.

Məhsul Tətbiqləri

Avtomobillərin uzun müddət dayandığı və qənaətcilliyin əsas olduğu yerlərdə, 3,5 kVt gücündə Tək Silahlı Divara Quraşdırılmış AC Doldurma Stansiyası divar dəstəyinə ehtiyac duymayan möhkəm, müstəqil doldurma nöqtəsi təmin edir – açıq ərazilər, yaşayış icmaları və işçilərin dayanacaqları üçün idealdır.

Yaşayış İcmaları və Mənzil Kompleksləri

Xüsusi EV parkinqi təklif edən çoxmənzilli mülklər üçün döşəmədə dayanan AC şarj cihazı binanın fasadlarına avadanlıq quraşdırmaq ehtiyacının qarşısını alır. O, birbaşa binanın paylayıcı lövhəsinə qoşularaq, sakin üçün ayrılmış körfəzin başında yerləşdirilə bilər. RFID girişi yalnız səlahiyyətli sakinlərin ödəniş edə bilməsini təmin edir və OCPP backend hər bir vahid üçün fərdi hesablama imkanı verir. Onun sakit işləməsi və incə profili sakinləri narahat etmədən açıq parkinq sahələrinə mükəmməl qarışır.

İş yeri və İşçilərin Dayanacaqları

Ofislər, biznes parkları və sənaye saytları işçilərin faydası kimi getdikcə daha çox EV yüklənməsini təmin edir. Tək tüfəngli döşəməyə dayanan AC şarj cihazları açıq dayanacaqlarda cərgələrdə quraşdırıla bilər və hər bir təyin olunmuş yerə bir avtomobilə xidmət edir. İşçilər iş gününün əvvəlində şəbəkəyə qoşulur və günortadan sonra tam doldurulmuş avtomobilə qayıdırlar. OCPP platforması obyekt menecerlərinə istifadəni izləməyə, günün vaxtını təyin etməyə və bir çox vahidlər üzrə enerji istehlakını idarə etməyə imkan verir. Divardan asılı olmadan, şarj cihazları dayanacaqların mərkəzində optimal şəkildə yerləşdirilə bilər.

Otellər, kurortlar və istirahət yerləri

Gecədə qalan qonaqlar əmlakın abadlaşdırılmasına uyğun etibarlı, təhlükəsiz şarj tələb edir. Döşəmə dayanan AC şarj cihazları, memarlıq estetikasını qoruyaraq, bina divarlarına etibar etmədən qonaqlar üçün dayanacaq yerlərində yerləşdirilə bilər. RFID və ya QR kodunun aktivləşdirilməsi yüksək səviyyəli qonaq təcrübəsi təmin edir, otel isə isteğe bağlı olaraq rüsum tələb edə və ya loyallıq bonusu kimi pulsuz ödəniş təklif edə bilər. Möhkəm korpus günəşə, yağışa və sahil havasına davamlıdır, minimum texniki xidmət tələb edir.

Donanma və Avtomobil Paylaşım Depoları

Elektrikli minik avtomobilləri və ya yüngül kommersiya avtomobilləri olan donanma operatorları sadəliyi və aşağı infrastruktur dəyərinə görə tez-tez gecə vaxtı AC şarjına üstünlük verirlər. Təyin edilmiş dayanacaq yeri üçün tək silah dayanan şarj cihazı, planlaşdırılmış arxa nəzarətlər vasitəsilə bir-bir avtomobilin ayrılmasına və ardıcıl doldurulmasına imkan verir. Möhkəm dizayn donanma əməliyyatlarının gündəlik zərbələrinə tab gətirir və uzaqdan diaqnostika texniki xidmət xərclərini aşağı səviyyədə saxlayır.

Küçədə ictimai parkinq

Yaşayış yerlərində və ya ictimai avtodayanacaqlarda küçədə elektrik enerjisinin doldurulmasını tətbiq edən şəhərlər, mövcud küçə mebellərinə montajı tələb etməyən yığcam, müstəqil AC şarj cihazından faydalanır. Tək tüfəng konfiqurasiyası hər bir post üçün bir yuvaya uyğun gəlir, bu da icra və ödənişi sadələşdirir. OCPP bağlantısı ilə bələdiyyələr şarj cihazlarını şəhər miqyasında ödəniş platformalarına inteqrasiya edə və tarifləri uzaqdan idarə edə bilərlər.

Texniki Dərin Dalış

Tək Silahlı Divara Quraşdırılmış AC Doldurma Stansiyası 3,5KV mürəkkəb idarəetmə və təhlükəsizlik sistemini incə, müstəqil korpusa birləşdirir - yerləşdirilməsi asan və saxlanılması asan etibarlı AC doldurulmasını təmin edir.

Ağıllı Doldurma Nəzarətçisi

Şarj cihazının nüvəsində IEC 61851-1 və müvafiq regional standartlara uyğun olaraq bütün doldurma seansını idarə edən yüksək performanslı mikrokontroller yerləşir. O, avtomobilin bort doldurucusu ilə əlaqə saxlamaq üçün İdarəetmə Pilotu (CP) siqnalını davamlı olaraq izləyir və maksimum mövcud cərəyanı dinamik şəkildə tənzimləyir. Çoxlu şarj cihazı olan qurğular üçün əlavə yerli yük idarəetmə modulu bir neçə vahid arasında gücü tarazlaya bilər, sayt səviyyəsində həddindən artıq yüklənmənin qarşısını alır və tələb xərclərini minimuma endirir.

Elektrik Mühafizəsi və Təhlükəsizlik

Şarj cihazına hərtərəfli elektrik təhlükəsizliyi dəsti daxildir. 6mA DC-həssas aşkarlama ilə birləşdirilmiş A Tipi qalıq cərəyan cihazı (IEC 62955-ə uyğun olaraq) müasir elektrikli avtomobillər üçün vacib olan AC və DC torpaq sızma cərəyanlarına qarşı qorunma təmin edir. Həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik və dalğalanmadan qorunma standart olaraq birləşdirilmişdir. Bir nasazlıq halında, xüsusi motorlu rele millisaniyələr ərzində gücü kəsir, təcili dayandırma düyməsi isə əl ilə izolyasiyanı təmin edir. Korpus etibarlı bir torpaq nöqtəsinə bağlanır və bütün canlı hissələr gücləndirilmiş izolyasiya ilə təcrid olunur.

Möhkəm açıq havada hazır tikinti

Korpus, toz və su axınına qarşı IP55 giriş qoruma dərəcəsinə və IK10 mexaniki təsirə qarşı müqavimətinə nail olmaqla, UV-dəvamlı toz örtüklü üzlüklü sinklənmiş poladdan hazırlanmışdır. Döşəmə sütunu ağır yük daşıyan əsas lövhə vasitəsilə beton yastıq və ya döşənmiş səthə bərkidilir, kabel girişi aşağıdan və ya arxadan mümkündür. Daxili komponentlər rütubətə və kondensasiyaya müqavimət göstərmək üçün uyğun örtük alır. Süzgəcdən keçmiş drenaj tapası sütunun içərisində suyun yığılmasının qarşısını alır və qapı davamlı sıxılma conta ilə bağlanır.

İstifadəçi interfeysi və əlaqə

4,3 düymlük LED displey real vaxt doldurma vəziyyətini, çatdırılan enerjini və hər hansı nasazlıq mesajlarını göstərir. İnteqrasiya edilmiş RFID oxuyucu ISO 14443 A/B kartlarını dəstəkləyir, isteğe bağlı Bluetooth və ya 4G/Wi-Fi modulları isə smartfon proqramlarının qarşılıqlı əlaqəsini təmin edir. OCPP 1.6J (2.0.1-ə təkmilləşdirmə yolu ilə) uzaqdan işə salma/dayandırma, əməliyyat hesabatı, proqram təminatının havadan yenilənməsi və enerji istehlakı analitikası kimi xüsusiyyətləri təmin edərək bütün əsas arxa platforma platformaları ilə inteqrasiyaya imkan verir. Oflayn rejimdə şarj cihazı əməliyyatları yerli olaraq keşləyə və bağlantı bərpa edildikdə onları yükləyə bilər.

Kabel İdarəetmə və Erqonomika

5 metrlik kabeli olan 2-ci tip birləşdirici xüsusi bazarlar üçün isteğe bağlı Tip 1 konnektoru ilə birlikdə standartdır. İnteqrasiya edilmiş kabel qabığı, istifadə edilmədiyi zaman kabeli yerdən kənarda saxlayır, zədələnmənin və qaçma təhlükəsinin qarşısını alır. Bağlayıcı dok rahat hündürlükdə yerləşdirilib və “Plug-and-play” dizaynı istifadəçi təlimini tələb etmir.

Enerji İdarəetməsi Hazırdır

Doldurma qurğusu binanın enerji idarəetmə sistemləri və ya bərpa olunan enerji mənbələri ilə interfeys üçün Modbus RTU/TCP rabitəsini dəstəkləyir. Sahə səviyyəsində istehlaka nəzarət etmək üçün əlavə ağıllı enerji sayğacı quraşdırıla bilər ki, bu da dinamik yük balansını və günəş PV və ya batareya saxlama sistemləri ilə inteqrasiyanı təmin edir. Bu, artan enerji xərclərinə və şəbəkə məhdudiyyətlərinə qarşı quraşdırmanı gələcək sübut edir.

Tez-tez verilən suallar

S1: Tək Silahlı Divara quraşdırılmış AC Doldurma Stansiyası 3.5KW heç bir sığınacaq olmadan açıq havada quraşdırıla bilərmi?

Tamamilə. Korpus açıq havada istifadə üçün IP55-dir, yağışdan, tozdan və su axınından qoruyur. -30°C-dən +55°C-dək olan temperaturda etibarlı şəkildə işləyir. Möhürlənmiş dizayn və uyğun örtük hətta sahilyanı və ya yüksək rütubətli mühitlərdə uzun ömür təmin edir. Əlavə örtük tələb olunmur.

S2: Bu şarj cihazını quraşdırmaq üçün mənə divar lazımdırmı?

Xeyr. Döşəmə dayaq dizaynı o deməkdir ki, şarj cihazı özünü dəstəkləyir. Dörd anker boltundan istifadə edərək düz beton yastıq və ya döşənmiş səthə quraşdırılır. Bu, onu açıq dayanacaqlar, yaşayış yolları və ya uyğun divarları olmayan hər hansı bir yer üçün mükəmməl edir.

3-cü sual: İstifadəçilər şarj seansına necə başlayır və ödəyirlər?

İstifadəçilər RFID kartından, smartfon proqramından (Bluetooth və ya bulud vasitəsilə) istifadə edərək autentifikasiya edə bilər və ya şəxsi quraşdırmalar üçün qoşulub doldura bilər. Şarj cihazı OCPP 1.6J-ni dəstəkləyir, ona görə də o, hər kVt-saat hesablaşma, sabit seans haqları və ya vaxta əsaslanan tariflərdən istifadə edən istənilən ödəniş platformasına inteqrasiya oluna bilər. Bütün əməliyyat məlumatları saxlanılır və hesabat üçün ixrac edilə bilər.

4-cü sual: Bu şarj cihazını mövcud bina idarəmə və ya günəş sistemimə qoşa bilərəmmi?

Bəli. Modbus RTU/TCP vasitəsilə şarj cihazı enerji idarəetmə sistemləri ilə əlaqə saxlaya bilər. Birdən çox şarj cihazı mövcud olduqda dinamik yük balansını dəstəkləyir və özünü istehlakı artırmaq və şəbəkə çəkilişini minimuma endirmək üçün günəş çeviricilərindən və ya batareyanın yaddaşından gələn siqnallara cavab verə bilər.

S5: Bu məhsul hansı təhlükəsizlik sertifikatlarına malikdir?

Doldurma cihazı IEC 61851-1, IEC 62196 və yerli EMC və təhlükəsizlik direktivləri daxil olmaqla beynəlxalq standartlara uyğundur. Fabrikimiz ISO 9001 sertifikatına malikdir və hər bir bölmə göndərilməzdən əvvəl tam elektrik təhlükəsizliyi testindən keçir. CE, UKCA və digər regional sertifikatlar hədəf bazardan asılı olaraq mövcuddur.

6-cı sual: Hansı texniki xidmət tələb olunur və ona xidmət etmək nə qədər asandır?

Müntəzəm texniki qulluq minimaldır - illik vizual yoxlama, hava filtrinin təmizlənməsi (əgər varsa) və kabel və birləşdiricinin vəziyyətinin yoxlanılması. Ön qapı istənilən xidmət üçün daxili komponentlərə tam girişi təmin edir. Modul dizayn nəzarətçi, rele və ya RFID modulu kimi əsas hissələrin bütün bölməni bazasından çıxarmadan tez bir zamanda dəyişdirilməsinə imkan verir.

Niyə Tək Silahlı Divara Quraşdırılmış AC Doldurma Stansiyasını 3.5KW seçməlisiniz?

Divara quraşdırılmış dizayn dərhal təbii uyğunluq idi. Hər bir şarj cihazı ən yaxın paylayıcı lövhəyə bərkidilmiş bir təyin edilmiş dayanacaq yerinin başında yerləşdiriləcək. Divarlar, əlavə postlar yoxdur - sadəcə müstəqil bir postament. Tək silah konfiqurasiyası xüsusi bölməyə mükəmməl uyğun gəlirdi: hər yuvaya bir avtomobil, hər avtomobilə bir şarj cihazı. Sakinlər avtomobillərini bir gecədə elektrik şəbəkəsinə bağlı qoyub səhərə qədər tam şarj edə bilərlər.

Doldurucuların OCPP bağlantısı əmlak idarəçiliyinə hər bir sakin üçün fərdi istifadəçi hesabları yaratmağa imkan verdi. Sakin RFID kartını sürüşdürdükdə, ödəniş seansı avtomatik olaraq əvvəlcədən razılaşdırılmış tarifə uyğun olaraq mənzil hesabına köçürülür. Bu, kommunal ödəniş terminallarına olan ehtiyacı aradan qaldırdı və ədalətliliyi təmin etdi.

3,5 kVt gücündə Tək Silahlı Divara quraşdırılmış AC Doldurma Stansiyaları mərhələli şəkildə quraşdırıla bildiyi üçün inkişaf üçün böyük bir ilkin quraşdırmaya sərmayə yatırmaq lazım deyildi. İlk mərhələdə 15 şarj cihazı ilə başladılar, sonra sakinlər EV aldıqları üçün daha çox əlavə etdilər. Hər bir mərhələ sadəcə olaraq kiçik bir beton plinthin tökülməsi, postamentin boltlanması və ən yaxın qidalandırıcı sütundan elektrik kabelinin birləşdirilməsini əhatə edirdi.
