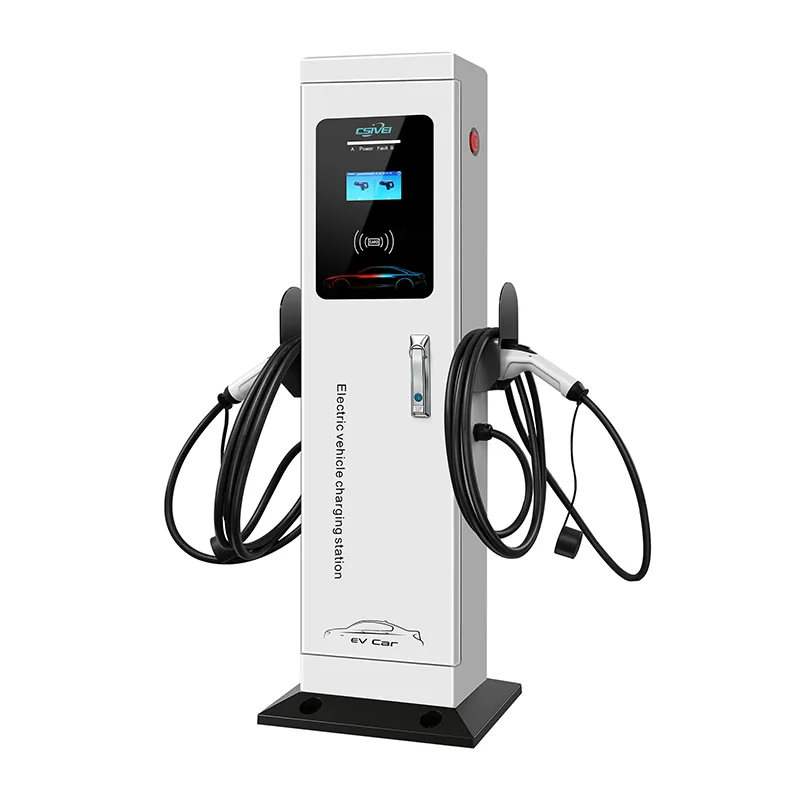

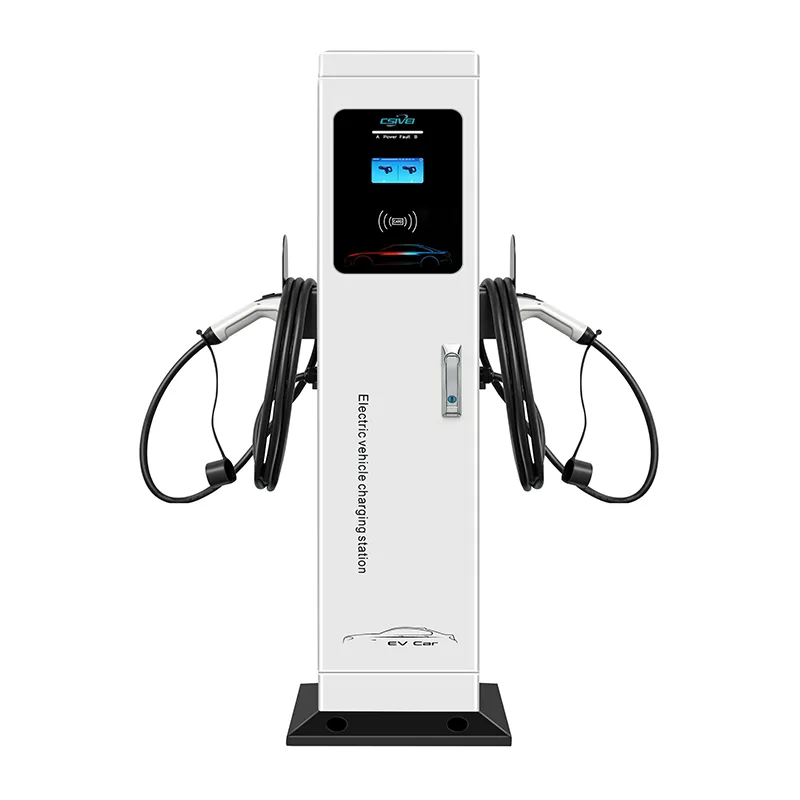

Dual-Gun Daimi AC Doldurma Stansiyası

Bu mərtəbədə dayanan AC şarj cihazı hər bir silah üçün 7kW, 11kW və ya 22kW dəstəkləyir, ümumi çıxış daxili dinamik yük tənzimləyicisi tərəfindən idarə olunur. İki avtomobil qoşulduqda, mövcud güc ağıllı şəkildə bölünür - məsələn, 32A üç fazalı təchizatda silah başına 22 kVt olan bir model eyni vaxtda hər bir avtomobilə 11 kVt və ya bir yuva boş olduqda tam 22 kVt-ı tək bir avtomobilə verə bilər. Pedestal, divar konstruksiyalarına olan ehtiyacı aradan qaldıraraq, dörd anker boltu ilə beton yastıq və ya döşənmiş səthə quraşdırılır. 5 metrlik kabellər və fərdi kabel qapaqları olan iki ayrı Tip 2 bağlayıcı hər yuvanı səliqəli və istifadəçi dostu saxlayır. RFID və tətbiqə əsaslanan autentifikasiya hər bir silah üçün müstəqil giriş və ödəniş imkanı verir, OCPP 1.6J bağlantısı isə hər iki silahı ayrı-ayrılıqda doldurma nöqtələri kimi istənilən şəbəkə arxasına inteqrasiya edir. IP55 reytinqli sinklənmiş polad korpus, IK10 zərbəyə davamlılığı ilə -30°C-dən +55°C-dək açıq hava şəraitinə davamlıdır. Kompleks elektrik təhlükəsizliyinə A Tipi + 6mA DC-həssas qalıq cərəyandan qorunma, həddindən artıq cərəyan, həddindən artıq gərginlik və hər bir tapança üçün artımdan qorunma, həmçinin mərkəzi fövqəladə dayanma daxildir. Bir postamentli iki yuvalı dizaynı ilə Dual-Gun Daimi AC Doldurma Stansiyası istənilən çoxbucaqlı layihə üçün quraşdırma, kabel çəkmə və texniki xidmət xərclərini əhəmiyyətli dərəcədə azaldır.

İdeal Tətbiqlər

Uzun müddətli dayanacaq birdən çox körpüyə səmərəli xidmət göstərmək ehtiyacını ödədiyi yerlərdə, Dual-Gun Daimi AC Doldurma Stansiyası iki nəqliyyat vasitəsini bir dayanacaqdan doldurmaqla aparat və quraşdırma xərclərini yarıya endirir.

Yaşayış İcmaları və Mənzil Kompleksləri

Xüsusi açıq parkinqi olan çoxmənzilli mülklər üçün təyin edilmiş iki yaşayış məntəqəsi arasında yerləşdirilmiş tək ikili silah postamenti hər bir şəxsi doldurma nöqtəsi ilə təmin edir. Sakinlər öz RFID kartları ilə autentifikasiya edirlər və sessiyalar fərdi mənzil hesablarına hesablanır. Paylaşılan postament daha az bünövrə və elektrik ev işləri deməkdir, quraşdırma xərclərini və mənzərəli ərazilərdə vizual qarışıqlığı azaldır.

İş yeri və Biznes Parkı İşçi Parkı

İşçilərin faydası kimi EV-lərin doldurulmasını təklif edən şirkətlər bir şarj cihazından iki bitişik dayanacaq yerinə xidmət göstərə bilər. İşçilər gəldikdən sonra şəbəkəyə qoşulur və iş gününün sonuna qədər tam ödəniş alırlar. OCPP backend hər bir istifadəçiyə hesablaşmaya və ya pulsuz ayırmağa imkan verir, ikili silah izi isə dövriyyə sahələrini açıq saxlayır. Dinamik yük balansı, daha çox şarj cihazı əlavə edilsə belə, saytın elektrik tutumunun heç vaxt aşılmamasını təmin edir.

Otellər, kurortlar və istirahət yerləri

Otellərdə və kurortlarda qonaq parkında tez-tez açıq yerlərdə və ya kölgə strukturlarında qoşalaşmış körfəzlər var. İki körfəz arasında dayanan tək ikili tapançalı AC şarj cihazı mənzərəni qarışdırmadan yüksək səviyyəli EV rahatlığı təmin edir. Qonaqlar QR kodu və ya otaq açarı vasitəsilə autentifikasiya edirlər və otel mərkəzi tablosundan hər körfəz üçün pulsuz və ya pullu yükləməni idarə edə bilər.

Donanma və Avtomobil Paylaşım Depoları

İcarəyə götürülmüş avtomobil mərkəzləri, bələdiyyə motor hovuzları və ya korporativ avtomobil paylaşma xidmətləri kimi yüngül EV-lərlə işləyən kiçik və orta ölçülü donanmalar bir gecədə hər şarj cihazına iki nəqliyyat vasitəsini park edə bilər. Enerji xərclərini optimallaşdırmaq üçün arxa plan seansları vasitəsilə planlaşdırılmış doldurma, hər silah üçün müstəqil ölçmə avtomobil və ya şöbə tərəfindən istehlakı izləyir. Müstəqil dizayn donanma tərkibinin inkişafı ilə çevik layout dəyişikliklərinə imkan verir.

İctimai və Bələdiyyə Səthi Torpaqlar

Şəhərə məxsus dayanacaqlar və küçələrdəki yerlər postların sayını iki dəfə artırmadan şarj əhatəsini ikiqat artıra bilər. İki işarələnmiş EV körfəzi arasında bir postament daha təmiz küçə mənzərəsi və piyadalar üçün daha az maneə təmin edir. İnteqrasiya edilmiş kabel idarəetməsi piyada yollarını təmiz saxlayır və ikili müstəqil hesablama icra və gəlirlərin yığılmasını asanlaşdırır.

Texniki Dərin Dalış

Dual-Gun Daimi AC Doldurma Stansiyası iki müstəqil idarə olunan doldurma nöqtəsini tək kompakt postamentə birləşdirərək, ağıllı enerji idarəetməsini möhkəm xarici mühəndislik ilə birləşdirib.

İki Kanallı Ağıllı Yük Balanslaşdırma

Bortda olan enerji idarəetmə nəzarətçisi real vaxt rejimində hər iki qoşulmuş avtomobilin mövcud təchizatı imkanlarına və tələblərinə nəzarət edir. Yalnız bir avtomobil qoşulduqda, tam nominal cərəyan - hər bir faza üçün 32A-a qədər - həmin silaha çatdırılır. İkinci bir avtomobil qoşulduqda, nəzarətçi cərəyanı iki çıxış arasında dinamik şəkildə paylayır. 32A təchizatı ilə tipik 22kW üç fazalı konfiqurasiyada hər bir silah eyni vaxtda 11kW (hər faza üçün 16A) alır. Sistem həmçinin statik bölünmə və ya prioritet bölgüsü ilə konfiqurasiya edilə bilər və tələb olunarsa təyin edilmiş buxtaya daha çox güc verir. Bu, mövcud şəbəkə bağlantısının istifadəsini maksimum dərəcədə artırarkən əsas kəsici səfərlərin qarşısını alır.

Silah başına Müstəqil Ölçmə və Nəzarət

Hər bir çıxış ayrıca IEC 61851-1 uyğun doldurulma nöqtəsi kimi qəbul edilir. İki xüsusi mikrokontroller hər bir avtomobilin bort şarj cihazı ilə davamlı əlaqə saxlayaraq Control Pilot siqnallarını idarə edir. Hər silah üçün enerjinin ölçülməsi MID sertifikatlı sayğaclardan (isteğe bağlı) istifadə edir və bu, gəlir tətbiqləri üçün hesablama səviyyəsində dəqiqliyi təmin edir. Rele nəzarəti, nasazlığın aşkarlanması və sessiyanın qeydi hər kanal üçün tam müstəqildir, yəni bir silahdakı nasazlıq digərinə təsir etmir.

Kompleks Elektrik Mühafizəsi

Doldurma cihazı, IEC 62955-ə uyğun olaraq 6mA DC-həssas aşkarlama ilə A Tipi qalıq cərəyan cihazını özündə birləşdirir və hər iki silahı AC və DC torpaq sızma cərəyanlarından qoruyur. Hər bir kanal üçün həddindən artıq cərəyandan, həddindən artıq gərginlikdən və aşağı gərginlikdən müstəqil qorunma təmin edilir. Hər hansı bir nasazlıq halında, xüsusi motorlu rele təsirə məruz qalan çıxışı millisaniyələr ərzində ayırır. Kilidilə bilən mərkəzi təcili dayandırma düyməsi hər iki silahın əl ilə izolyasiyasını təmin edir.

Möhkəm açıq havada hazır postament

Pedestal IP55 və IK10 reytinqlərinə nail olmaqla, UV-stabilləşdirilmiş toz örtüklü sinklənmiş poladdan hazırlanmışdır. Sütun beton yastıq və ya döşənmiş səthə dörd lövbər boltu ilə ağır ölçülü əsas lövhə vasitəsilə bərkidilir. Aşağı və arxa kabel giriş variantları mövcud yeraltı kanalları yerləşdirir. Filtrlənmiş drenaj tıxacları ilə havalandırılan sütun dizaynı daxili kondensasiyanın qarşısını alır. Bütün PCB-lər və bağlayıcılar rütubətə və duzlu havaya qarşı uyğun şəkildə örtülmüşdür.

İstifadəçi interfeysi və əlaqə

Mərkəzi 4,3 düymlük LED displey və ya əlavə toxunma ekranı eyni vaxtda hər iki silah üçün sessiya statusunu təmin edir. İki RFID oxuyucusu - hər tərəfdən bir - müstəqil istifadəçi autentifikasiyasına imkan verir. Rabitə seçimlərinə 4G, Wi-Fi və Ethernet daxildir. Quraşdırılmış nəzarətçi OCPP 1.6J/2.0.1-i dəstəkləyir, hər bir silah üzrə əməliyyat hesabatını, uzaqdan işə salma/dayandırma, proqram təminatı yeniləmələri və ağıllı doldurma profillərini təmin edir. Oflayn rejim əməliyyatları yerli olaraq keşləyir və əlaqə bərpa edildikdə sinxronizasiya edir.

Kabel İdarəetmə

Hər bir silah 5 metrlik Tip 2 kabel ilə təchiz olunmuşdur (Tip 1 isteğe bağlıdır). Yan tərəfə quraşdırılmış xüsusi kabel qapaqları hər iki kabeli yerdən saxlayır və bir əllə asan əlaqə üçün yerləşdirilir. Qobur dizaynı kabelləri kənara və aşağıya doğru istiqamətləndirir, iki silah arasında dolaşmanın qarşısını alır və gediş yollarını təhlükəsiz saxlayır.

Enerji inteqrasiyası hazırdır

Modbus RTU/TCP interfeysləri bina idarəetmə sistemləri, günəş enerjisi çeviriciləri və batareyanın saxlanması ilə inteqrasiyaya imkan verir. Doldurmanı bərpa olunan enerji ilə uyğunlaşdırmaq və ya pik tələb pəncərələrindən qaçmaq üçün şarj cihazı xarici yük idarəetmə siqnallarına cavab verə bilər. Bu, onu saytın daha geniş enerji strategiyasının fəal iştirakçısına çevirir.

Tez-tez verilən suallar

S1: Hər iki silah eyni vaxtda tam güclə doldura bilərmi?

Ümumi məhsul mövcud təchizat gücü ilə tənzimlənir. 32A üç fazalı təchizatı ilə tipik 22 kVt hər bir silah konfiqurasiyasında hər iki silah eyni vaxtda 11 kVt güc verə bilər. Yalnız bir avtomobil qoşulubsa, o, tam 22 kVt-ı alır. Komandamız sizə elektrik təchizatını hədəf ötürmə qabiliyyətinizə uyğun ölçməyə kömək edəcək.

2-ci sual: Hər bir silah müstəqil olaraq hesablana bilərmi?

Bəli. Hər bir çıxışın öz enerji sayğacı və OCPP yükləmə nöqtəsi şəxsiyyəti var. Backend bir fiziki vahid daxilində iki ayrı yükləmə nöqtəsini görür, bu da hər bir istifadəçi üçün müstəqil hesablaşma, sessiya izləmə və tarif təyinatını təmin edir.

3-cü sual: Bir silahda nasazlıq olarsa?

Arızanın aşkarlanması və qorunması hər silah üçün tamamilə müstəqildir. Bir çıxışdakı nasazlıq yalnız həmin sessiyanı dayandırır; digəri normal doldurmağa davam edir. Tələb olunduqda mərkəzi fövqəladə dayanma hər iki silahı təcrid edir.

S4: Quraşdırma tələbləri hansılardır?

Pedestal düz beton yastıq və ya döşənmiş səthə bərkidilir. Baza plitəsinin giriş nöqtəsinə uyğun üç fazalı və ya bir fazalı təchizatı aparılmalıdır. Divar və ya əlavə montaj quruluşuna ehtiyac yoxdur. Biz ətraflı mülki və elektrik quraşdırma təlimatları təqdim edirik.

S5: Bu şarj cihazı açıq havada istifadə edilə bilərmi?

Bəli. IP55 və IK10 reytinqli sinklənmiş polad korpus -30°C-dən +55°C-dək olan temperaturlarda daimi açıq havada quraşdırma üçün nəzərdə tutulmuşdur. Yağışa, toza, ultrabənövşəyi şüalara və sahil havasına davamlıdır.

S6: O, hansı backend və ödəniş platformalarını dəstəkləyir?

Adapter OCPP 1.6J və 2.0.1 standartlarına uyğundur və bütün əsas doldurma şəbəkəsinin idarəetmə platformaları ilə sınaqdan keçirilmişdir. Fərdi backendiniz varsa, dəstək komandamız istismara vermə zamanı inteqrasiyaya kömək edə bilər.

7-ci sual: Baxım iki ayrı tək silah şarj cihazı ilə necə müqayisə olunur?

Müntəzəm texniki xidmət yarıya endirilib - yoxlamaq üçün bir postament, təmizləmək üçün bir filtr dəsti və daxil olmaq üçün bir əsas lövhə. Ön qapı bütün xidmət edilə bilən hissələrə tam girişi təmin edir. Əsas komponentlər moduldur və qurğunu bazasından çıxarmadan dəyişdirilə bilər.

Müştəri diqqət mərkəzi

Korporativ Biznes Parkı — İşçi EV-lərin doldurulması

Fon

Çoxsaylı texnologiya və maliyyə xidmətləri göstərən şirkətlərin yerləşdiyi böyük biznes parkı, açıq havada işləyən işçilər üçün dayanacaqlara EV şarjı əlavə etməyi planlaşdırırdı. İşçilərin tələbi sürətlə artırdı və əmlakın idarə edilməsi komandası quraşdırma xərclərini idarəolunan saxlayaraq və abadlaşdırılmış parkinq mühitini qoruyarkən işçilərə fayda kimi ödəniş təklif etmək istəyirdi.

Çağırış

Dayanacaqlar, hər iki cərgəni ayıran mənzərəli adalarla uzun cərgə qoşa körfəzlərə düzülmüşdü. İlkin təkliflər divara quraşdırılmış şarj cihazının yanaşmasını nəzərdən keçirdi, lakin EV üçün nəzərdə tutulmuş yuvalara çata biləcək uyğun divarlar yox idi. Tək tüfəngli yerüstü şarj cihazları nəzərdən keçirildi, lakin hər bir körfəz üçün bir postament tələb olunurdu, yəni hər iki bitişik körfəz üçün iki postament, iki bünövrə və iki kabel xəndəyi. Layihənin miqyasında bu, material, əmək xərcləri və vizual qarışıqlığı əhəmiyyətli dərəcədə artıracaq.

Elektrik infrastrukturu da bir məhdudiyyət təqdim etdi. Hər qidalandırıcı sütun təxminən 20 körfəzdən ibarət bir zonaya xidmət edirdi. Bölgəyə çox sayda şarj cihazının quraşdırılması mövcud dövrələrin həddindən artıq yüklənməsinin qarşısını almaq üçün ehtiyatlı yük idarəetməsini tələb edəcəkdir.

Niyə Dual-Gun Daimi AC şarj cihazları?

Cütlənmiş bayraq düzeni tətik idi. İki bitişik körfəz arasında paylaşılan adada həm tək təməldən, həm də tək elektrik təchizatından xidmət edən ikili silah postamenti quraşdırıla bilər. Bu demək idi:

 Hər bir cüt üçün iki yerinə bir postament — avadanlıq, təməl və quraşdırma müddətində 50% azalma.

 Mövcud qidalandırıcı gücündən daha səmərəli istifadə edərək, hər iki yuvaya bir elektrik kabeli keçir.

 Daha az yazı ilə daha təmiz mənzərə görünüşü.

Dinamik yük balanslaşdırması hətta iki avtomobilin yükləndiyi zaman belə birləşmiş çəkilişin dövrənin tutumunda qalmasını təmin etdi.

İşçilər öz şirkət giriş kartları ilə autentifikasiya edərdilər və hər bir silah OCPP backend daxilində müstəqil hesablaşma nöqtəsi kimi qurulurdu. Şirkətlər öz işçiləri üçün ödənişləri subsidiya edə bilər, ziyarətçilər isə ödənişli əsaslarla fəaliyyət göstərə bilər - hamısı bir platformadan idarə olunur.

Yerləşdirmə

22 kVt-lıq ikili tapançalı daimi AC şarj cihazlarımızdan (Tip 2) 40-ı 80 xüsusi EV yuvasına xidmət edən əsas işçi parkinq zonasında quraşdırılıb. Hər bir postament mövcud mənzərəli adaya bərkidilmiş və enerji ən yaxın qidalandırıcı sütundan təmin edilmişdir. Həftə içi parkinqi pozmamaq üçün quraşdırma dörd həftə sonu mərhələli şəkildə aparıldı. OCPP backend hər bir icarəçi şirkətin giriş-nəzarət sistemi ilə inteqrasiya olunub, ona görə də işçilər sadəcə olaraq mövcud RFID nişanlarına toxundular.

Nəticələr

●  Elektrikli avtomobillərin doldurma qabiliyyəti yalnız 40 şarj cihazından istifadə etməklə 80 yuvaya çatdırıldı, avadanlıq və quraşdırma xərcləri tək silah alternativləri ilə müqayisədə təxminən 45% azaldı.

●  İşçilərin rəyi çox müsbət idi və ödəniş yüksək səviyyəli iş yerinin rahatlığı kimi göstərildi.

●  Mülk rəhbərliyi dövrə üzrə pik tələbi limitlər daxilində saxlayan dinamik yük balansı sayəsində heç bir elektrik tutumu probleminin olmadığını bildirdi.

●  Təmiz, səliqəsiz quraşdırma parkın memarlıq qaydalarına uyğun olaraq landşaftlaşdırılmış parkinq estetikasını qoruyub saxladı.

●  Bu təqdimatın müvəffəqiyyətindən sonra biznes parkı o vaxtdan eyni spesifikasiyadan istifadə edərək digər iki parklama zonasına ikili silah şarj cihazları əlavə etdi.
