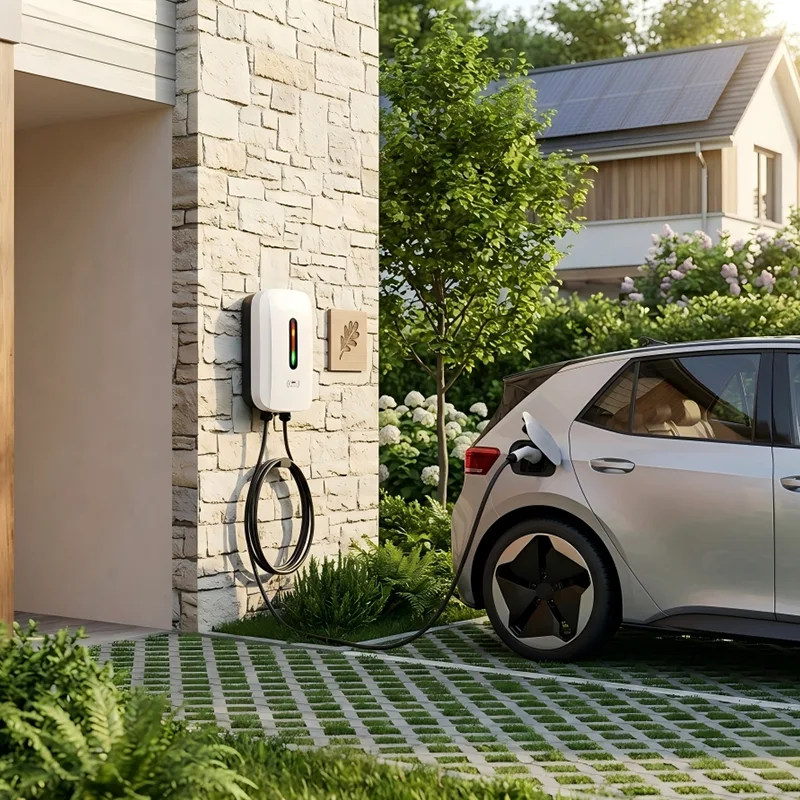

Tək Silahlı EV Ev Şarj Cihazı 7KW

7 kVt (təkfazalı) ilə 22 kVt (üç fazalı) güc göstəriciləri üçün qurulmuş, CSIVEI fabrikinin Tək Silahlı EV Ev Şarj Cihazı 7KW birbaşa divarlara, sütunlara və ya struktur sütunlara quraşdırır - yer tələblərini aradan qaldırır və parklama sahələrini maneəsiz saxlayır. Parlaq, IP55 reytinqli korpus, şarj kabelini səliqəli və yerdən kənar saxlayaraq, inteqrasiya olunmuş kabel qabığı olan Tip 2 bağlayıcıya malikdir. İstifadəçilər daxili RFID oxuyucusu və ya köməkçi smartfon proqramı vasitəsilə autentifikasiyanı həyata keçirir, OCPP 1.6J bağlantısı isə şarj cihazını uzaqdan monitorinq, sessiya hesabatları və dinamik yükün idarə edilməsi üçün əsas arxa platformalarla əlaqələndirir. Hərtərəfli elektrik təhlükəsizliyi A Tipi + 6mA DC-həssas qalıq cərəyandan qorunma, həddindən artıq cərəyan və həddindən artıq gərginlik mühafizəsi və təcili dayandırma funksiyası vasitəsilə təmin edilir. Müvafiq divarları olmayan saytlar üçün, isteğe bağlı döşəmə aksesuarı eyni qurğunu heç bir daxili modifikasiya etmədən parlaq sütuna quraşdırılmış şarj cihazına çevirir. İstər şəxsi yaşayış yeri, istər işçinin dayanacağı, istərsə də qonaq dayanacağı üçün, Tək Silahlı EV Ev Şarj Cihazı 7KW minimal infrastruktur mürəkkəbliyi ilə etibarlı bir gecədə və iş yerində enerji doldurma təmin edir.

Məhsul Tətbiqləri

Sadəliyin, aşağı qiymətin və yerdən səmərəliliyin əsas olduğu yerlər üçün Tək Silahlı EV Ev Şarj Cihazı 7KW təmkinli divara quraşdırılmış doldurma nöqtəsi təmin edir. Mövcud strukturlara quraşdırıla bilər və ya maksimum elastiklik üçün isteğe bağlı postamentlə yerləşdirilə bilər.

Şəxsi Yaşayış və Qarajlar

Xüsusi küçə parkı olan ev sahibləri bu şarj cihazını qarajın divarına və ya evin xarici divarına quraşdıra bilərlər. O, standart daxili elektrik təchizatından istifadə edərək, uyğun avtomobillər üçün 7 kVt və ya 22 kVt-a qədər tam bir gecəlik şarj təmin edir. İncə profil quraşdırmanı səliqəli saxlayır, RFID və ya proqram nəzarəti isə ailə üzvlərinin istifadəsini məhdudlaşdırır.

Mənzil və Kondominium Parkinqi

Çox yaşayışlı binalar xüsusi zirzəmilərdə və ya qapalı dayanacaqlarda fərdi sakinlərə divara quraşdırılmış şarj cihazları təyin edə bilər. Şarj cihazı asanlıqla beton sütunlara və ya arakəsmə divarlarına quraşdırılır. Binanın OCPP arxa hissəsi ilə inteqrasiya binanın əsas təchizatının heç vaxt həddən artıq yüklənməməsini təmin edərək, hər bir sakin üçün enerji hesablamasına və bir neçə blokda yük balansına imkan verir.

İş yerindəki işçinin ödənişi

Ofislər və biznes parkları, dayanacaq yerlərini itirmədən EV şarjını dəyərli işçi mükafatı kimi təmin edə bilər. Avtomobil parkının perimetri boyunca və ya konstruktiv sütunlarda quraşdırılmış divara quraşdırılmış qurğular hər birində bir xüsusi körpüyə xidmət edir. İşçilər iş günü ərzində şəbəkəyə qoşulurlar və şarj cihazının ağıllı planlaşdırma xüsusiyyətləri günəş enerjisi istehsal edən saatlarda və ya pik olmayan tarif pəncərələrində şarja üstünlük verə bilər.

Pərakəndə və Qonaqpərvərlik Qonaq Ödənişi

Otellər, restoranlar və ticarət mərkəzləri minimal fasilələrlə qonaq EV şarjını əlavə edə bilər. Divara montaj, şarj cihazını müştərinin dayanacağı yerinin başına səliqəli şəkildə yerləşdirir. Şarj cihazı standart OCPP platforması vasitəsilə idarə olunan QR kodu vasitəsilə işçi açar kartı ilə pulsuz giriş və ya ödənişli seanslar üçün konfiqurasiya edilə bilər.

Açıq lotlar üçün postamentin yerləşdirilməsi

Divarları olmayan açıq havada dayanacaq yerlərində isteğe bağlı postament dəsti eyni divara quraşdırılmış qurğunu nazik, müstəqil şarj cihazına çevirir. Bu, şəhərətrafı pərakəndə parklar, istirahət mərkəzlərində ziyarətçilərin dayanacağı və divar montajının qeyri-mümkün olduğu avtomobil yolları üçün idealdır. Bir sahədə divar və postament konfiqurasiyalarının qarışıq istifadəsi satınalma mürəkkəbliyini azaldır.

Texniki Dərin Dalış

Tək Gun EV Ev Şarj Cihazı 7KW kompakt, IP55 reytinqli korpusu qabaqcıl idarəetmə elektronikası və tam qoşulma ilə birləşdirir və onu istənilən EV doldurma şəbəkəsi üçün çevik tikinti blokuna çevirir.

Effektiv Enerji Çatdırılması və Uyğunluq

Doldurma cihazı IEC 61851-1 Rejim 3-ə uyğun olaraq birfazalı 7kW (230V, 32A) və ya üçfazalı 11kW/22kW (400V, 16A/32A) verir. Bort nəzarətçi avtomobilin bortunda mövcud olan maksimum cərəyanı tənzimləməklə Control Pilot rabitəsini idarə edir. Bölmə regional şəbəkə standartı üçün əvvəlcədən konfiqurasiya edilmişdir, yükün idarə edilməsi ssenariləri üçün arxa hissə vasitəsilə tənzimlənən maksimum cərəyan parametri ilə.

Laylı Elektrik Təhlükəsizliyi

Təhlükəsizlik IEC 62955-ə uyğun olaraq xüsusi 6mA DC-həssas aşkarlama modulu ilə birləşdirilmiş A Tipi qalıq cərəyan cihazı vasitəsilə təmin edilir. Bu, müasir elektrik avtomobilləri üçün kritik tələb olan standart A Tipi RCD-ləri korlaya bilən təmiz DC nasaz cərəyanlarından qoruyur. Həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik və dalğalanmadan qorunma cihazları əsas güc yoluna inteqrasiya olunur. Motorlu rele istənilən nasazlıq vəziyyətində çıxışı ayırır və ön paneldəki təcili dayandırma düyməsi əlavə əllə izolyasiya nöqtəsi təklif edir.

Avadanlıq Konstruksiyası və Ətraf Mühitə Dayanıqlılığı

Korpus sinklənmiş poladdan hazırlanmışdır, ultrabənövşəyi şüalara davamlı tozla örtülmüş üzlüklə örtülmüşdür, su və tozun daxil olması üçün IP55 və mexaniki təsir üçün IK10-a uyğun sınaqdan keçirilmişdir. O, -30°C-dən +55°C-dək etibarlı işləyən qapalı və ya açıq açıq yerlərdə quraşdırmaq üçün uyğundur. Daxili elektronika rütubətə və kondensasiyaya müqavimət göstərmək üçün uyğun şəkildə örtülmüşdür. Montaj mötərizəsi betona, kərpicə və ya konstruksiya poladına etibarlı bərkidilməyə imkan verir; arxadan və ya aşağıdan kabel giriş variantları təmiz görünüş üçün gizli naqillərə icazə verir.

İstifadəçi interfeysi və əlaqə

Yüksək parlaqlıqlı LED status halqası və ya əlavə LCD displey bir baxışda aydın şarj statusu verir. ISO 14443-ə uyğun RFID oxuyucusu, smartfon proqramlarının qarşılıqlı əlaqəsi üçün isteğe bağlı olaraq Bluetooth və ya Wi-Fi ilə birləşdirilmiş giriş nəzarətini təmin edir. Daxili OCPP 1.6J (2.0.1-ə təkmilləşdirilə bilər) yığını Ethernet, Wi-Fi və ya inteqrasiya olunmuş 4G modem üzərindən şəbəkə idarəetmə sistemlərinə qoşulur. Xüsusiyyətlərə uzaqdan başlama/dayandırma, real vaxt sessiya məlumatları, proqram təminatı yeniləmələri və ağıllı doldurma cədvəlləri daxildir. Oflayn tranzaksiya buferləşdirilməsi bağlantı müvəqqəti olaraq kəsildiyi təqdirdə heç bir sessiya məlumatının itirilməməsini təmin edir.

Kabel İdarəetmə və Erqonomika

Erqonomik birləşdiricisi olan 5 metrlik Tip 2 kabel (Tip 1 variantı mövcuddur) daimi olaraq bağlanır. İnteqrasiya edilmiş yan qapaq istifadə edilmədikdə konnektoru etibarlı şəkildə yerləşdirir, kabeli yerdən uzaqlaşdırır və yuvanı səliqəli saxlayır. Qobur dizaynı tıxacın rahat dayanma hündürlüyündə yerləşdirir və qoşulma zamanı gərginliyi azaldır.

Çevik Yük və Enerji İdarəetmə

Şarj cihazı Modbus RTU/TCP vasitəsilə yerli yükün idarə edilməsini dəstəkləyir, bu da ona sayt səviyyəli kontrollerlər, günəş enerjisi çeviriciləri və ya batareya saxlama sistemləri ilə inteqrasiya etməyə imkan verir. Çox yükləyici qurğularda qrup nəzarətçisi ümumi sahə tələbini məhdudlaşdıra, doldurma seanslarını sürətləndirə və ya günəş enerjisi istehlakına üstünlük verə bilər. Bu gələcəyə dair sınaq bahalı şəbəkə yeniləmələrini tələb etmədən artan EV nömrələrini qəbul edir.

Könüllü Pedestal Dönüşüm

İsti daldırma sinklənmiş polad postament dəsti şarj cihazına heç bir dəyişiklik etmədən quraşdırıla bilər. Pedestal inteqrasiya olunmuş kabel kanalı və ağır döşəmə plitəsi olan bir sütun təmin edir. O, divara quraşdırılmış şarj cihazını düz səthin mövcud olduğu hər yerdə yerləşdirməyə imkan verir və müxtəlif sahə şərtlərində məhsulun spesifikasiyasını birləşdirir.

Tez-tez verilən suallar

S1: Hansı güc səviyyələri mövcuddur və mənim avtomobilim nə qədər sürətlə doldurulacaq?

Tək Gun EV Ev Şarj Cihazı 7KW 7kW (birfazalı), 11kW (üçfazalı) və 22kW (üçfazalı) konfiqurasiyalarda mövcuddur. Faktiki doldurma sürəti avtomobilinizin bort şarj cihazından asılıdır. 7 kVt-lıq bort doldurucusu olan tipik bir elektrikli avtomobil 7 kVt-da saatda təxminən 40-50 km məsafə qət edəcək və ya avtomobil 11 kVt və ya 22 kVt üç fazalı doldurmanı dəstəkləsə, daha sürətli olacaq.

S2: Bu şarj cihazını əlavə qoruma olmadan açıq havada quraşdırmaq olarmı?

Bəli. IP55 reytinqli korpus yağış, toz və UV şüalarına davamlıdır. O, il boyu açıq havada işləmək üçün qurulmuşdur, nəmə müqavimət göstərmək üçün uyğun şəkildə örtülmüş elektronika ilə. Arxa kabel girişi ilə divara quraşdırılmış sadə quraşdırma hava şəraitinin tam qorunmasını təmin edir.

3-cü sual: Uyğun divarım yoxdursa nə etməliyəm?

Döşəmə üçün opsiya dəsti mövcuddur. Pedestal eyni doldurma qurğusundan istifadə edir və sadəcə olaraq beton yastiqciqla bərkidilir. Bu, bir layihə çərçivəsində həm divara quraşdırılmış, həm də müstəqil tətbiqlərdə eyni şarj cihazı modelini yerləşdirməyə imkan verir.

4-cü sual: Mən enerji üçün şarj cihazını və hesabı kimin istifadə etdiyinə nəzarət edə bilərəmmi?

Bəli. İnteqrasiya edilmiş RFID oxuyucu və ya köməkçi proqram istifadəçinin autentifikasiyasına imkan verir. OCPP backend vasitəsilə siz fərdi tariflər təyin edə, hər istifadəçi üçün istehlakı izləyə və hesablaşma hesabatları yarada bilərsiniz. Şəxsi quraşdırmalar üçün RFID kartların sadə ağ siyahısı lazım olan hər şeydir.

5-ci sual: Şarj cihazı günəş enerjisi və ya qeyri-pik şarjı dəstəkləyirmi?

Tək Silahlı EV Ev Şarj Cihazı 7KW OCPP ağıllı doldurma profillərini və yerli enerji idarəetmə sistemləri ilə Modbus inteqrasiyasını dəstəkləyir. Bu o deməkdir ki, o, yalnız həddindən artıq günəş enerjisi mövcud olduqda doldurmaq üçün proqramlaşdırıla bilər və ya avtomatik olaraq pik olmayan elektrik tarifləri pəncərələrində sessiyaları planlaşdırır.

S6: Şarj cihazı hansı sertifikatlara malikdir?

Doldurma cihazı CE sertifikatına malikdir və IEC 61851-1, IEC 62196 və müvafiq regional EMC və təhlükəsizlik direktivlərinə uyğundur. Bizim istehsal müəssisəmiz ISO 9001 sertifikatına malikdir və hər bir bölmə göndərilməzdən əvvəl son elektrik sınaqlarından keçir.

S7: Hansı texniki xidmət tələb olunur?

Çox az. Kabelin, birləşdiricinin və korpusun illik vizual yoxlamasını tövsiyə edirik. Ön qapaq daxili komponentlərə girişi təmin edir və modul dizayn o deməkdir ki, nəzarətçi, RFID modulu və ya rele lazım olduqda tez bir zamanda dəyişdirilə bilər. Xidmət üçün ağır avadanlıq tələb olunmur.

Qarışıq İstifadəli Şəhər Bloku - Yaşayış və Pərakəndə Doldurma İnteqrasiyası

Fon

Yeni inkişaf etmiş bir şəhər məhəlləsi birinci mərtəbədəki pərakəndə satış bölmələrini yuxarıdakı yaşayış mənzilləri ilə birləşdirdi. Tərtibatçı həm sakinlər, həm də pərakəndə müştərilər üçün ortaq yeraltı avtomobil parkında xüsusi EV şarjı təklif etmək istəyirdi. Dayanacaqda standart dar körfəzlər və çoxsaylı struktur sütunlar var idi, lakin məhdud mərtəbə sahəsi var idi.

Çağırış

Yeraltı qaraj tipik bir şəhər dizaynı idi - müntəzəm şəbəkələrdə beton sütunlar, perimetr ətrafında divarlar və sıx dönmə sahələri. Yerdə duran şarj cihazları nəqliyyat axınına mane olacaq və ya qiymətli dayanacaq yerlərini istehlak edəcək. Korporativ orqan həmçinin tələb etdi ki, hər hansı şarj infrastrukturu yanğından xilasetmə marşrutlarını dəyişməsin və ya mövcud parklama yerlərinin sayını azaltmasın.

Sakinlər öz xüsusi yerlərində xüsusi, təyin olunmuş şarj tələb edirdilər, pərakəndə satış yerləri isə supermarketin girişinə yaxın bir neçə təyin olunmuş ziyarətçi yerlərində ödənişli müştəri ödənişi təklif etmək istəyirdi. Tək bir həll minimum quraşdırma mürəkkəbliyi ilə hər iki istifadə vəziyyətinə xidmət etməli idi.

Niyə tək silahlı divara quraşdırılmış AC şarj cihazları?

Struktur sütunlar və perimetr divarları ideal montaj nöqtələrini təmin etdi. Hər bir sakinin təyin olunmuş körfəzinin başındakı sütuna bərkidilmiş tək silahlı divara quraşdırılmış şarj cihazı sıfır yerdən istifadə edirdi. Şarj cihazının incə, şaquli profili sütun üzünə uyğunlaşdırılaraq, buxtanı tam istifadəyə yararlı və keçidi maneəsiz edir.

Supermarketin yaxınlığındakı müştəri yerləri üçün yan divarda dörd divara quraşdırılmış qurğu quraşdırılıb, hər biri bir işarələnmiş EV yuvasına xidmət edir. Bunlar OCPP backend vasitəsilə QR-kod ödəniş seçimi ilə ictimai şarj cihazları kimi konfiqurasiya edilib, rezident şarj cihazları isə RFID açarları vasitəsilə fərdi mənzil hesabları ilə əlaqələndirilmiş şəxsi rejimə quraşdırılıb.

Bütün quraşdırma üçün heç bir yerə ankraj, yeni beton yastiqciqlar və park yeri itkisi tələb olunmur. Kabellər tavandakı mövcud kabel lövhələri boyunca uzanaraq sütunları hər bir şarj cihazına endirirdi. Saytın elektrik tutumu, hər bir şarj cihazı ilə Modbus vasitəsilə əlaqə saxlayan yerli yük tənzimləyicisi tərəfindən idarə olunurdu və sakinlər evə qayıdanda axşam saatlarında ümumi tələbatın pik həddə çatırdı.

Yerləşdirmə

7KW (Tip 2) Tək Silahlı EV Ev Şarj Cihazımızdan 60 ədədi quraşdırıldı. 56-sı sakinlər üçün struktur sütunlara, dördü isə müştərilərin istifadəsi üçün pərakəndə satış zonasının divarına quraşdırılmışdır. Heç bir sütun və ya divarın olmadığı bir sıra orta eniş yuvaları üçün üç isteğe bağlı postament dəsti istifadə edilmişdir. Bütün layihə binanın elektrik podratçısı tərəfindən altı həftə ərzində parkinq girişinə minimal müdaxilə ilə tamamlandı.

Nəticələr

●  60 EV dayanacaq yeri tək bir standart parkinq yerini itirmədən işə salındı ​​və korporativ korporativin əsas şərtlərini təmin etdi.

●  Sakinlər kommunal növbəyə və ya ortaq ödəniş terminallarına ehtiyacı aradan qaldıraraq, birbaşa mənzillərinə hesablanmış şəxsi, həmişə mövcud olan şarj nöqtəsi əldə etdilər.

●  Pərakəndə müştərilər supermarketin müsbət rəy bildirməsi ilə alış-verişə sərf olunan vaxtı artıran premium EV doldurma imkanı əldə etdilər.

●  Tərtibatçı mənzilləri "EV-ə hazır" kimi bazara çıxara bildi ki, bu da daha sürətli satışlara və vahidin daha yüksək dəyərinə töhfə verdi.

●  Divara quraşdırılan və dayaqlı qurğular üzrə vahid məhsul spesifikasiyası texniki xidməti sadələşdirdi və binanın qurğuları komandası üçün ehtiyat hissələri ehtiyatını azaldıb.
