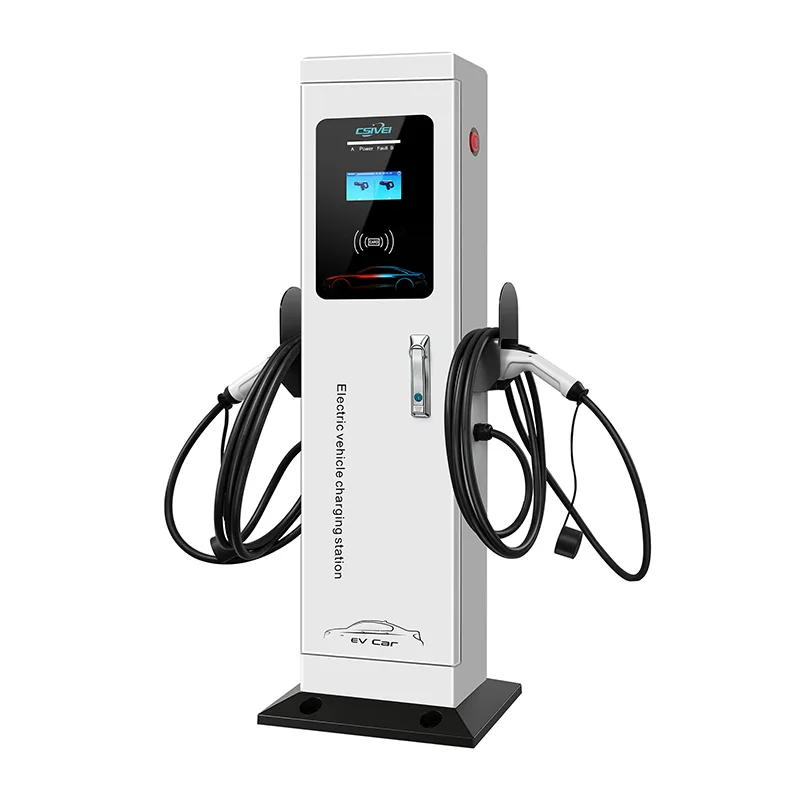

İki Gun Elektrikli Avtomobil Doldurma Stansiyası

Silah konfiqurasiyaları üçün 7 kVt-dan 22 kV-a qədər olan CSIVEI fabrikinin keyfiyyətli Dual-Gun Elektrikli Avtomobil Doldurma Stansiyası birbaşa bir şassidən iki bitişik dayanacaq yerinə xidmət edir və hər parkinq sırasına tələb olunan divar bloklarının sayını iki dəfə azaldır.

İnteqrasiya edilmiş dinamik yük idarəetməsi tək olanda avtomatik olaraq bir avtomobilə üstünlük verir və hər ikisi doldurularkən tutumu bərabər şəkildə bölür.

Hər bir silah öz enerji sayğacı, RFID oxuyucusu və OCPP 1.6J arxa uç identifikasiyası ilə müstəqil doldurma nöqtəsi kimi fəaliyyət göstərir ki, bu da hər yuva üçün ayrıca hesablaşma və giriş nəzarətinə imkan verir.

IP55 reytinqli toz örtüklü polad korpus -30°C-dən +55°C-dək açıq hava şəraitinə davamlıdır, nəmli və ya tozlu mühitlər üçün uyğun şəkildə örtülmüş elektronika ilə. Xüsusi yan qapaqlı iki 5 metrlik Tip 2 kabel bağlayıcıları səliqəli və yerdən kənarda saxlayır. Kompleks elektrik təhlükəsizliyi, o cümlədən Tip A + 6mA DC-həssas qalıq cərəyandan qorunma, həddindən artıq cərəyan və dalğalanmadan qorunma - hər bir çıxışa müstəqil olaraq tətbiq edilir.

Müvafiq divarları olmayan yerlər üçün isteğe bağlı dayaq sütunu eyni qurğunu hər hansı bir yerdə məhsulun spesifikasiyasını birləşdirərək nazik müstəqil şarj cihazı kimi yerləşdirməyə imkan verir.

Məhsul Tətbiqləri

Divar və döşəmənin hər kvadrat metri nəzərə alındıqda, Dual-Gun Elektrikli Avtomobil Doldurma Stansiyası bir montaj nöqtəsindən şarj tutumunu ikiqat artırır. Bu, yerin, elektrik tutumunun və büdcənin optimallaşdırılmalı olduğu qoşa parkinq yerləri üçün məntiqi seçimdir.

Yaşayış İcmaları və Mənzil Kompleksləri

Birgə yeraltı və ya qapalı dayanacaqda iki bitişik körfəzli sakinlər mərkəzi sütuna və ya yan divara quraşdırılmış bir cüt tapançalı şarj cihazını paylaşa bilərlər. Hər bir istifadəçinin şəxsi RFID kartı və faktura hesabına bağlı xüsusi silahı var. Bina minimal elektrik qaçışlarından maksimum EV əhatə dairəsi əldə edir, dinamik yük balansı isə ümumi tələbi binanın təchizat limiti daxilində təhlükəsiz saxlayır.

İş yeri və Biznes Parkı İşçi Parkı

İşəgötürənlər hər şarj cihazına iki işçinin avtomobilinə xidmət göstərə bilər ki, bu da dayanacaq sahəsinin perimetrləri boyunca divara quraşdırılmış qurğuların sayını kəskin şəkildə azaldır. İşçilər tam iş günü üçün şəbəkəyə qoşulur və şarj cihazı ağıllı şəkildə enerji paylaşır. OCPP platforması şirkətə pulsuz rahatlıq və ya hər bir istifadəçiyə hesablaşma kimi ödəniş təklif etməyə imkan verir, hamısı uzaqdan idarə olunur.

Pərakəndə, Qonaqpərvərlik və İstirahət Yerləri

Otellər, ticarət mərkəzləri və idman salonları girişin yaxınlığında və ya parkinq göyərtəsinin divarı boyunca bir divara quraşdırılmış qurğudan iki işarələnmiş körfəzdə qonaqların şarj edilməsini təmin edə bilər. Təmiz, yığcam quraşdırma lövhələr və ya piyadaların girişi üçün daha çox divar sahəsi buraxır. Qonaqlar QR kodu və ya otel açarı kartı ilə seansa başlayırlar və hər bir bayraq müstəqil olaraq hesablanır.

Fleet Base & Car-Share Hub

Perimetr divarları və ya struktur sütunları olan bir depoya qayıdan çatdırılma furqonları və ya avtomobil payı podları kimi kiçik donanmalar vahidə iki nəqliyyat vasitəsinə xidmət göstərmək üçün ikili silah divar şarj cihazlarından istifadə edə bilər. Backend vasitəsilə planlaşdırılmış doldurma donanma gecəsi boyu seansları ləngidir və pik yükü azaldır. Sadə divar montajı nəqliyyat vasitələrinin hərəkət zonalarında gəzinti təhlükələrindən və dağınıqlığın qarşısını alır.

Qarışıq Divar-Pedestal Saytlar

Divarları olmayan yerüstü plitələr üçün isteğe bağlı postament dəsti eyni cüt tapançalı şarj cihazlarını körfəz cütləri arasında nazik sütunlarda yerləşdirməyə imkan verir. Tək bir layihədə binanın kənarları boyunca divara quraşdırılmış qurğular və açıq cərgələrdəki dayaq blokları istifadə edilə bilər, bunların hamısı vahid şarj cihazı ailəsi kimi idarə olunur. Bu, satınalma mürəkkəbliyini və ehtiyat hissələrinin müxtəlifliyini azaldır.

Texniki Dərin Dalış

Keyfiyyətli Dual-Gun Elektrikli Avtomobil Doldurma Stansiyası səmərəli quraşdırma və uzunmüddətli etibarlılıq üçün hazırlanmış iki müstəqil, tam ölçülü şarj nöqtəsini bir kompakt şassiyə birləşdirir.

İki Kanallı Ağıllı Enerji Paylanması

Bort nəzarətçi ümumi mövcud şəbəkə tutumuna və hər iki qoşulmuş avtomobilin real vaxt tələbinə nəzarət edir. Hər bir silah müstəqil İdarəetmə Pilot rabitəsi ilə IEC 61851-1 Mode 3-ə uyğundur. Hər iki avtomobil şarj edildikdə, sistem nominal cərəyanı dinamik olaraq bölür - məsələn, 32A üç fazalı təchizatı eyni vaxtda silah başına 11 kVt verir. Yalnız bir avtomobil qoşulubsa, tam 22 kVt (və ya modeldən asılı olaraq 7 kVt) həmin tək çıxışa yönəldilir. Statik bölünmə və ya prioritet əsaslı ayırma da arxa plan vasitəsilə konfiqurasiya edilə bilər.

Müstəqil Ölçmə, Giriş və Nəzarət

Hər bir doldurma yerinin öz MID sertifikatlı enerji sayğacı (isteğe bağlı) və ISO 14443 RFID oxuyucusu var. Bu o deməkdir ki, iki istifadəçi heç bir müdaxilə olmadan müstəqil olaraq autentifikasiya edə, başlaya və şarj üçün ödəniş edə bilər. İdarəetmə lövhəsi hər bir silahı ayrı bir OCPP doldurma nöqtəsi kimi qəbul edir, hər bölmədə əməliyyat qeydləri, uzaqdan işə salma/dayandırma və nasazlıq diaqnostikasını təmin edir.

Körfəz Başına Laylı Elektrik Təhlükəsizliyi

Hər bir çıxış xüsusi A Tipi qalıq cərəyan qurğusundan üstəgəl IEC 62955-ə uyğun olaraq 6mA DC-həssas qorunmadan faydalanır, hətta hamar DC torpaq sızması halında belə təhlükəsiz əlaqənin kəsilməsini təmin edir. Həddindən artıq cərəyan, həddindən artıq gərginlik və dalğalanmadan qorunma hər bir silah üçün təkrarlanır. Bir tərəfdə nasazlıq olarsa, yalnız həmin sessiya dayandırılır; digəri təsirsiz davam edir. Kilidilə bilən ön panelin fövqəladə dayanması hər iki çıxışı eyni vaxtda mexaniki olaraq təcrid edir.

Avadanlıq və Ətraf Mühitin Dayanıqlığı

Korpus, IP55 və IK10 reytinqinə malik UV-stabilləşdirilmiş toz örtüklü sinklənmiş poladdan hazırlanmışdır. Ağırlığı divara yaxın saxlamaq üçün nəzərdə tutulmuş çox nöqtəli mötərizədən istifadə edərək beton, kərpic və ya konstruktiv polad üzərində etibarlı şəkildə quraşdırılır. Cihaz -30°C ilə +55°C arasında işləyir. Daxili elektronika uyğun şəkildə örtülmüşdür və filtrlənmiş ventilyasiya dizaynı tozun udulmasının qarşısını alır, eyni zamanda istiliyin yayılmasına imkan verir.

İstifadəçi interfeysi və Ağıllı Bağlantı

Silah başına yüksək görünən LED status halqası sürücülərə dərhal vizual təsdiq verir. Qoşulma seçimlərinə standart olaraq OCPP 1.6J/2.0.1 dəstəyi ilə Wi-Fi, Ethernet və 4G daxildir. Yerli oflayn keşləmə heç bir əməliyyat məlumatının itirilməməsini təmin edir. Sistem ağıllı doldurma cədvəllərini, Modbus RTU/TCP vasitəsilə günəş enerjisi ilə öz-özünə istehlak inteqrasiyasını və bir saytda birdən çox şarj cihazı arasında dinamik yük idarəetməsini dəstəkləyir.

Kabel İdarəetmə və Erqonomika

Hər bir silahda erqonomik birləşdirici ilə 5 metrlik Tip 2 bağlı kabel (Tip 1 mövcuddur) var. Müstəqil yan qapaqlar istifadə edilmədikdə hər iki kabeli döşəmədən uzaqlaşdırır, aşınma və sürüşmə təhlükələrini azaldır. Qoburun yerləşdirilməsi kabelləri avtomobilin qapılarından təmiz şəkildə uzaqlaşdırır.

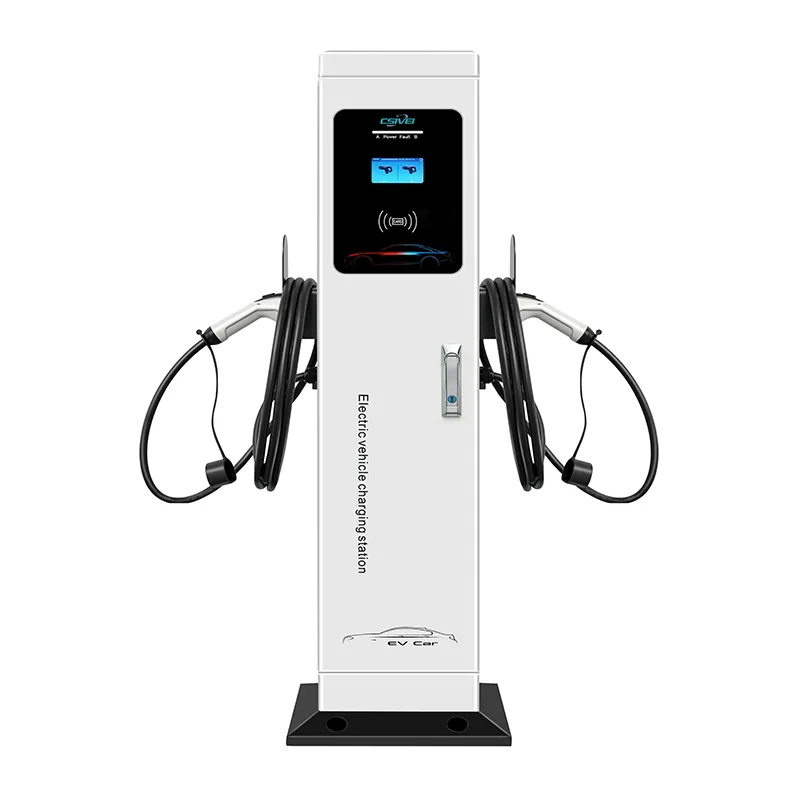

Könüllü Pedestal Dönüşüm

Divarlardan uzaqda yerləşdirmək üçün sinklənmiş polad postament sütunu təklif olunur. O, divar quraşdırılması ilə eyni montaj interfeysindən istifadə edir, sıfır daxili modifikasiya tələb edir. Pedestal kabel marşrutunu və möhkəm döşəmə plitəsini birləşdirir, bu, tək şarj cihazı modelinə saytda hər bir parkinq planına xidmət etməyə imkan verir.

Tez-tez verilən suallar

S1: Hər iki silah eyni vaxtda maksimum nominal gücdə şarj edə bilərmi?

Bəli və yox - bu, elektrik təchizatınızdan asılıdır. Təchizat hər iki silahın cəminə kifayət edərsə, onlar eyni vaxtda tam güclə doldura bilərlər. Bununla belə, məhdud təchizatı olan əksər qurğularda (məsələn, hər silah modeli üçün 22 kVt üçün 32A üç fazalı), dinamik yük idarəetməsi gücü bölür - hər ikisi işğal edildikdə, adətən hər silah üçün 11 kVt. Yalnız bir avtomobil elektrik şəbəkəsinə qoşulduqda, o, tam 22 kVt gücü alır.

2-ci sual: İki doldurma məntəqəsi müstəqil olaraq hesablanırmı?

Tamamilə. Hər bir silahın öz enerji sayğacı və OCPP nöqtə identifikatoru var. Sizin backend platformanız iki ayrı yükləmə nöqtəsini görəcək, bu da sizə hər bir bayt üçün fərqli tariflər, istifadəçi giriş siyahıları və faktura hesabları təyin etməyə imkan verir.

3-cü sual: Bir tərəfdə nasazlıq olarsa, digər tərəf şarj edir?

Təhlükəsizlik tam müstəqildir. A silahındakı nasazlıq yalnız həmin sessiyanı dayandıracaq; B silahı fasiləsiz doldurulmağa davam edir. Təcili dayandırma düyməsi lazım olduqda hər ikisini mexaniki olaraq təcrid edir.

S4: Quraşdırma üçün hansı divara ehtiyacım var?

Mötərizədə bərk beton, kərpic və ya struktur polad sütunlar üçün nəzərdə tutulmuşdur. Tam montaj şablonu və anker spesifikasiyası təqdim edirik. Əgər uyğun divar yoxdursa, opsiyonel postament dəsti onu müstəqil şarj cihazına çevirir.

5-ci sual: Bu Dual-Gun Elektrik Avtomobil Şarj Stansiyası açıq havada istifadə edilə bilərmi?

Bəli. Onun IP55 və IK10 reytinqləri onun daimi açıq hava, yağış, toz və ultrabənövşəyi şüalar üçün qurulduğunu bildirir. O, -30°C-dən +55°C-ə qədər olan temperaturda işləyir və demək olar ki, istənilən iqlimə uyğundur.

6-cı sual: Döşəmə seçimi necə işləyir?

Pyedestal, eyni şarj cihazının qoşulduğu yerə quraşdırılmış sütundur. Daxili aparat dəyişikliyinə ehtiyac yoxdur. O, açıq dayanacaqlar üçün idealdır və bir məhsul növündən istifadə edərək bir layihə üzrə divara quraşdırılmış və dayaqlı şarj cihazlarını qarışdırmağa imkan verir.

S7: Hansı texniki xidmət tələb olunur?

Müntəzəm texniki xidmət kabellərin, birləşdiricilərin və korpusun illik təftişini əhatə edir. Tam giriş üçün ön qapaq açılır və modul dizayn RFID lövhələri və ya rele kimi komponentləri tez bir zamanda dəyişdirmək imkanı verir. Bir vahiddə iki silahın olması iki ayrı tək silah şarj cihazı ilə müqayisədə xidmət üçün daha az ümumi avadanlıq deməkdir.

S8: Mən onu günəş panellərim və ya enerji idarəetmə sistemimlə birləşdirə bilərəmmi?

Bəli. Şarj cihazı Modbus RTU/TCP və OCPP ağıllı doldurma profillərini dəstəkləyir. O, yalnız həddindən artıq günəş enerjisi mövcud olduqda doldura bilər və ya pik tələb ödənişlərinin qarşısını almaq üçün cədvələ əməl edə bilər.

Müştəri diqqət mərkəzi

Müasir Yaşayış Qülləsi - Məhdud Yeraltı Parkinqin Optimallaşdırılması

Fon

Sıx şəhərin mərkəzində hündürmərtəbəli yaşayış binası 150 mənzil üçün iki səviyyəli yeraltı dayanacaq təklif edirdi. Sahibkarlar komitəsi sakinlər üçün EV şarjını əlavə etmək istədi, lakin qaraj artıq sıx tandem və yan-yana körfəzlərlə tam ayrılmışdı. Şarj infrastrukturu üçün hər hansı bir park yeri itirməkdən söhbət gedə bilməzdi.

Çağırış

Avtomobil parkının planı struktur sütunları və perimetri divarları boyunca cüt-cüt düzülmüş dar çuxurlardan ibarət idi. Döşəmədə dayanan şarj cihazları mümkün deyildi - onlar qapıları bağlayacaq və ya onsuz da minimal koridor genişliyinə müdaxilə edəcəkdilər. Tək tüfəngli divara quraşdırılmış şarj cihazları hər bir yuva üçün bir vahid tələb edəcək, yəni iki fiziki şarj cihazı, iki elektrik kabeli xətti və hər bir qonşu yuva üçün iki divar montaj nöqtəsi. Elektrik otağının da məhdud ehtiyat gücü var idi, bu da yükün idarə edilməsini vacib edirdi.

Niyə Dual-Gun Elektrikli Avtomobil Doldurma Stansiyasını Seçməlisiniz?

Qoşalaşmış bay dizaynı ikili silah konseptinə mükəmməl uyğun gəlirdi. Bir cüt tapançalı divar şarj cihazını iki bitişik sakin yuvası arasındakı sütuna quraşdırmaqla, bina bir elektrik təchizatı və tək montaj nöqtəsindən iki nəqliyyat vasitəsinə xidmət edə bilər. Bu, tək silah qurğuları ilə müqayisədə tələb olunan şarj cihazlarının, enerji təchizatı və divar mötərizələrinin sayını dərhal iki dəfə azaltdı.

Dinamik yük paylaşımı tutum problemini həll etdi. Qonşuların təxminən eyni vaxtda evə qayıtdığı pik saatlarda belə, şarj cihazı 32A enerji təchizatını iki avtomobil arasında bölüşdürərək ümumi yükü proqnozlaşdıra bilirdi. Bir sakin uzaqda olsaydı, digəri tam doldurma sürətini aldı.

Girişə nəzarət hər bir silah üçün idi: hər bir sakinin mənzil hesabına bağlı RFID kartı var idi. OCPP backend onları birbaşa öz istehlakları üçün hesablamışdı, bu da fərdi elektrik sayğacları qədər ədalətli olmuşdur.
