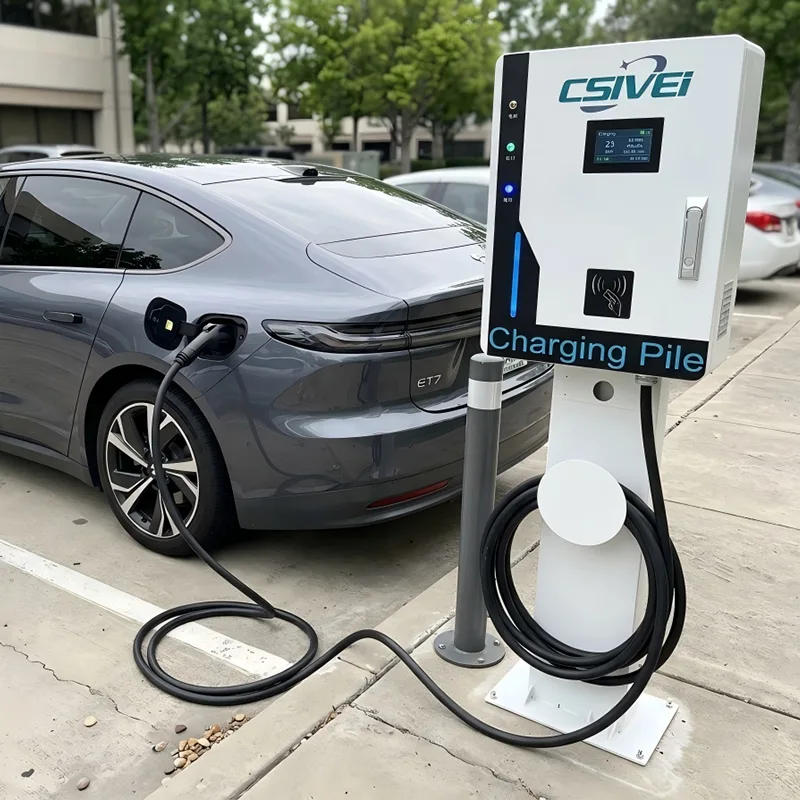

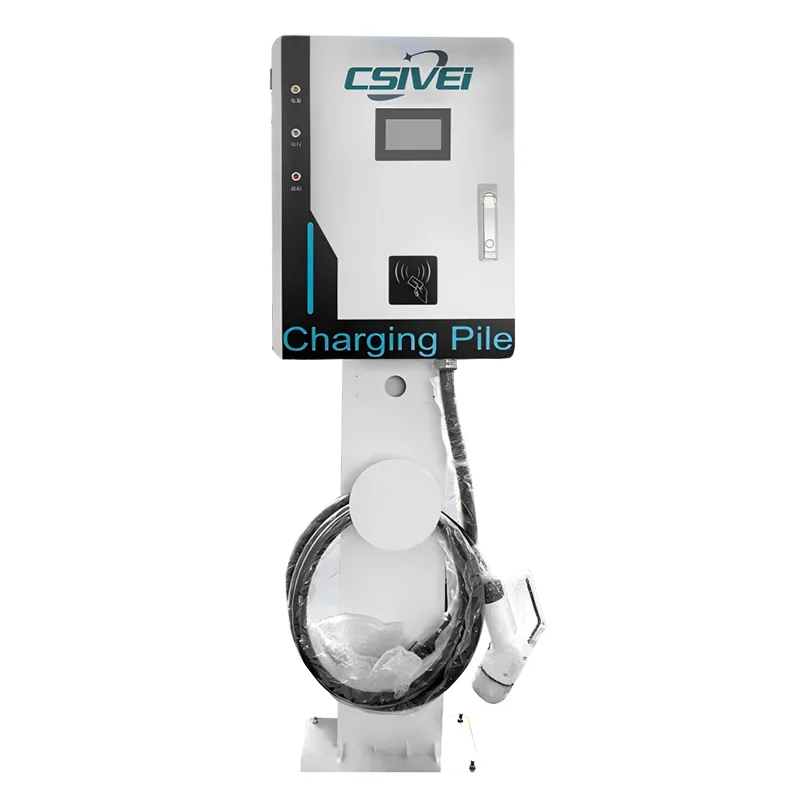

Tək Silahlı Daimi DC Doldurma Stansiyası

30 kVt-dan 240 kVt-a qədər olan konfiqurasiyalar üçün nəzərdə tutulmuş bu yerə quraşdırılmış qurğu hər dayanacaq üçün bir xüsusi şarj cihazı təyin edərək, kabel paylaşma çaşqınlığını və ikili silah qurğularının gəlir bölgüsü mürəkkəbliyini aradan qaldırır. Bütün əsas EV bazarlarını əhatə edən CCS1, CCS2, CHAdeMO və GB/T standartlarını dəstəkləyir. IP55 reytinqli sinklənmiş polad korpus və adaptiv istilik idarəetməsi -30°C-dən +55°C-dək olan temperaturlarda, rütubətə, toza və ekstremal hava şəraitinə tab gətirərək etibarlı işləməyi təmin edir. Giriş nəzarəti RFID və tətbiqə əsaslanan autentifikasiya ilə 7 düymlük sensor ekran vasitəsilə idarə olunur, OCPP 1.6J/2.0.1 uyğunluğu isə real vaxt rejimində monitorinq, uzaqdan diaqnostika və dinamik qiymətlər üçün problemsiz arxa interfeys inteqrasiyasına imkan verir. Real vaxt rejimində izolyasiya monitorinqi, DC-həssas qalıq cərəyan mühafizəsi və həddindən artıq temperaturun kəsilməsi daxil olmaqla çoxqatlı təhlükəsizlik sistemi hər seans ərzində həm avtomobili, həm də istifadəçini qoruyur. Modul güc arxitekturası isti dəyişdirilə bilən modulun dəyişdirilməsinə imkan verir, xidmətin dayanma müddətini minimuma endirir və şarj cihazının xidmət müddəti ərzində ümumi sahiblik dəyərini azaldır.

Bu tək silah dayanan DC sürətli şarj cihazının əsas məqamları

●  30 kVt-dan 240 kVt-a qədər çevik güc diapazonu, sahənin güc tutumuna uyğun olaraq genişləndirilə bilər

●  CCS1, CCS2, CHAdeMO və GB/T əhatə edən multi-standart dəstək

●  IP55 dərəcəsi ilə qorunma, korroziyaya qarşı müalicə və ekstremal temperaturlarda etibarlı işləmə ilə möhkəm açıq dizayn

●  7 düymlük sensor ekran, RFID/Tətbiq identifikasiyası və real vaxt rejimində monitorinq və uzaqdan diaqnostika üçün OCPP 1.6J backend bağlantısı ilə ağıllı istifadəçi interfeysi

●  İzolyasiya monitorinqi, sızmalardan qorunma, həddindən artıq temperaturun kəsilməsi və təcili dayandırma funksiyası daxil olmaqla hərtərəfli təhlükəsizlik

İdeal Tətbiqlər

Ticarət və ictimai enerji doldurma mühitləri üçün hazırlanmış Tək Silahlı Daimi DC Doldurma Stansiyası ən çox ehtiyac duyulan yerdə sürətli, etibarlı enerji verir.

İctimai Sürətli Doldurma Stansiyaları: Şəhər enerji doldurma qovşaqları, magistral yolların xidmət sahələri və bələdiyyə infrastrukturu üçün ideal olan bu mərtəbədə dayanan DC qurğusu sürətli doldurmağa, sürücünün gözləmə vaxtını minimuma endirməyə və stansiya dövriyyəsini maksimuma çatdırmağa imkan verir. Onun tək silah konfiqurasiyası zolağın idarə edilməsini asanlaşdırır və əməliyyatları rasional saxlayır.

Donanma və Logistika Depoları: Taksilər, yük maşınları, çatdırılma furqonları və elektrik avtobusları da daxil olmaqla yüksək istifadəli donanmaları dəstəkləmək üçün nəzərdə tutulmuşdur - şarj cihazı növbələr arasında sürətli dönüşü təmin edir. Proqramlaşdırıla bilən enerji bölgüsü və OCPP-ə əsaslanan arxa interfeys inteqrasiyası ilə donanma menecerləri pik yüklənməni planlaşdıra və real vaxt rejimində enerji xərclərinə nəzarət edə bilər.

Ticarət və Pərakəndə Dayanacaq: Ticarət mərkəzləri, supermarketlər, otellər və ofis binaları üçün yaxşı uyğunlaşdırılmış bu DC sürətli şarj cihazı müştəri və işçilərin parkinq sahələrinə yüksək dəyərli EV enerjisi əlavə edir. Divarsız döşəmə montajı çevik yerləşdirməyə imkan verir, RFID və tətbiqə əsaslanan giriş nəzarəti isə gəlirlərin toplanması və istifadəçinin idarə edilməsini asanlaşdırır.

Avtomobil Satıcıları və Xidmət Mərkəzləri: EV satış salonları və satış sonrası obyektlər üçün şarj cihazı avtomobilin sürətli hazırlanması, nümayiş gəzintiləri və emalatxanada xidmət göstərir. Çox standart uyğunluq EV marka və modellərinin geniş çeşidi üçün qüsursuz dəstəyi təmin edir.

Təyinat və Qonaqpərvərlik Məkanları: Turist attraksionları, kurortlar və yol kənarındakı qonaqpərvərlik bu DC doldurma stansiyasını EV-li ziyarətçiləri cəlb etmək, qonaqların qalma müddətini uzatmaq və yeni gəlir axını yaratmaq üçün istifadə edə bilər - bunların hamısı istənilən mövsümdə möhkəm açıq etibarlılığa malikdir.

Texniki Dərin Dalış

Tək Silahlı Daimi DC Doldurma Stansiyasının əsasını tələb olunan real dünya şəraitində sürətli, təhlükəsiz və etibarlı doldurma təmin etmək üçün nəzərdə tutulmuş, diqqətlə hazırlanmış enerjiyə çevrilmə və idarəetmə sistemi yerləşir.

Yüksək Səmərəli Güc Modulları

Doldurma qurğusu tam yüklənmə zamanı səmərəliliyi ≥95% olan modul, yüksək tezlikli izolyasiya edilmiş AC-DC çeviricilərindən istifadə edir. Bu, enerji itkisini minimuma endirir, istilik istehsalını azaldır və qurğunun istismar müddəti ərzində əməliyyat xərclərini azaldır. Modul arxitektura fərdi modulları bütün stansiyanı söndürmədən isti rejimdə dəyişdirməyə imkan verir, müstəsna xidmət qabiliyyətini və işləmə vaxtını təmin edir.

Ağıllı Maye Soyutma (Güc səviyyəsindən asılı olaraq)

Gücü 120 kVt və yuxarı olan modellər üçün təkmil maye ilə soyudulmuş doldurma kabel sistemi mövcuddur. Bu texnologiya həm kabel keçiricilərindən, həm də birləşdirici kontaktlarından istiliyi aktiv şəkildə aradan qaldıraraq, 500A-a qədər davamlı yüksək cərəyanları davam etdirərkən belə idarə etmək asan olan daha nazik, daha yüngül kabellərə imkan verir. Möhürlənmiş soyuducu dövrə və sızma aşkarlayıcı sensorlar uzunmüddətli etibarlılığa və istifadəçi təhlükəsizliyinə zəmanət verir.

Çox Protokollu Doldurma Rabitəsi

Avtomobildən şarj cihazına interfeys ISO 15118 və DIN 70121 uyğun nəzarətçi tərəfindən idarə olunur. Bu, həm ənənəvi CAN-əsaslı rabitəni (CHAdeMO, GB/T), həm də CCS1 və CCS2 üçün Elektrik Xətti Rabitəsini dəstəkləyir. Bu çox protokollu magistral avtomobilin geniş uyğunluğunu təmin edir və Plug & Charge (ISO 15118-2) kimi gələcək funksiyalara hazırdır.

Layered Safety Architecture

Hərtərəfli təhlükəsizlik sistemi bir neçə müstəqil təbəqədə işləyir - aparat, proqram təminatı və proqram təminatı. Real vaxt rejimində izolyasiya monitorinqi şarjdan əvvəl və doldurma zamanı davamlı olaraq izolyasiya müqavimətini yoxlayır. İnteqrasiya edilmiş Tip A + 6mA DC-həssas qalıq cərəyan cihazı (RCD) torpaq sızması nasazlıqlarından qoruyur. Kritik qovşaqlarda yerləşdirilmiş həddindən artıq temperatur sensorları idarə olunan gücün azaldılmasına və ya təhlükəsizliyin dayandırılmasına səbəb olur, təcili dayandırma düyməsi isə dərhal mexaniki izolyasiyanı təmin edir.

Möhkəm Xarici Mühəndislik

Korpus anti-UV toz örtüklü sinklənmiş poladdan hazırlanmışdır, daxilə qarşı qorunma üçün IP55 və mexaniki təsir üçün IK10. Ağıllı istilik idarəetmə sistemi, -30°C ilə +55°C arasında dəyişən mühit şəraitində optimal daxili temperaturu saxlayaraq, süzülmüş havanın soyudulmasını adaptiv fan sürətinin idarə edilməsi ilə birləşdirir. Daxili komponentlər rütubətə və aşındırıcı atmosferə müqavimət göstərmək üçün uyğun şəkildə örtülmüşdür.

Ağıllı Bağlantı və Edge Computing

OCPP 1.6J/2.0.1 protokol dəstəyi ilə quraşdırılmış Linux əsaslı nəzarətçi istənilən şarj şəbəkəsinin idarəetmə sisteminə mükəmməl inteqrasiya etməyə imkan verir. Real vaxt məlumatları - sessiya enerjisi, güc əyriləri, nasazlıq qeydləri və ətraf mühitin oxunuşları daxil olmaqla - Ethernet, 4G və ya Wi-Fi vasitəsilə ötürülür. Yerli kənar hesablama imkanları hətta şəbəkə fasilələri zamanı da fasiləsiz xidmət təmin etməklə oflayn əməliyyat və tranzaksiyaların keşləşdirilməsinə imkan verir.

Tez-tez verilən suallar

S1: Tək Silahlı Daimi DC Doldurma Stansiyası hansı doldurma standartlarını dəstəkləyir?

Biz CCS1, CCS2, CHAdeMO və GB/T üçün konfiqurasiya edilmiş modelləri təklif edirik. Tək vahid bir standartla təchiz oluna bilər və sifariş əsasında çox standartlı konfiqurasiyalar mövcuddur. Bu, Şimali Amerika, Avropa, Yaponiya və Çin bazarlarında demək olar ki, bütün müasir elektrik avtomobilləri ilə uyğunluğu təmin edir.

S2: Saytım üçün düzgün güc çıxışını necə seçə bilərəm?

Güc seçimi hədəf avtomobillərinizdən, dayanma müddəti gözləntilərindən və mövcud şəbəkə tutumundan asılıdır. 30 kVt-dan 240 kVt-a qədər modul diapazonumuz enerji doldurma sürətini infrastruktur xərcləri ilə balanslaşdırmağa imkan verir. Gecədə şarj olan donanma anbarları üçün çox vaxt 30-60 kVt kifayətdir. Magistral sürətli doldurma stansiyaları adətən 120-240 kVt-dan faydalanır. Satış mühəndislərimiz sadə sayt sorğusu əsasında ideal konfiqurasiyanı ölçməyə kömək edə bilər.

Q3: Quraşdırma və şəbəkəyə qoşulma tələbləri hansılardır?

Şarj cihazı üç fazalı AC girişi (regional standartlardan asılı olaraq adətən 400V və ya 480V) və sabit torpaqlama sistemi tələb edir. Xüsusi bir elektrik açarı və seçilmiş güc səviyyəsinə uyğun olaraq düzgün kabel ölçüsü lazımdır. Döşəmə montajı əvvəlcədən tökmə beton yastığın üzərində dörd anker boltundan istifadə edir. Biz təfərrüatlı mülki və elektrik quraşdırma təlimatları təqdim edirik və uzaqdan istismara vermə dəstəyi mövcuddur.

S4: Əməliyyat üçün internet bağlantısı lazımdırmı?

Şarj cihazı oflayn işləyə və əməliyyat məlumatlarını yerli olaraq keşləyə bilsə də, sabit internet bağlantısı (4G, Wi-Fi və ya Ethernet vasitəsilə) şiddətlə tövsiyə olunur. Bu, uzaqdan monitorinq, OCPP-əsaslı backend inteqrasiyası, uzaqdan proqram təminatı yeniləmələri və real vaxt diaqnostikasına imkan verir. Oflayn rejim şəbəkə kəsilmələri zamanı dayanıqlı bərpa rolunu oynayır.

S5: Hansı texniki xidmət tələb olunur və hansı zəmanət daxildir?

Müntəzəm texniki qulluq minimaldır - təsadüfi vizual yoxlama, hava filtrinin təmizlənməsi və kabel bütövlüyünün yoxlanılması adətən kifayətdir. Modul enerji blokları isti dəyişdirilə bilər və xüsusi alətlər olmadan tez bir zamanda dəyişdirilə bilər. Biz standart 2 illik zəmanət veririk, 5 ilə qədər uzadıla bilər. Uzaqdan diaqnostika bizə bir çox məsələləri yerində ziyarət etmədən həll etməyə imkan verir.

S6: Şarj cihazı istifadəçi və avtomobilin təhlükəsizliyini necə təmin edir?

Təhlükəsizlik hər bir təbəqədə quraşdırılmışdır. Əsas məqamlara hər seansdan əvvəl və hər seans zamanı izolyasiya monitorinqi, A Tipi + 6mA DC-həssas qalıq cərəyan cihazı (RCD), əsas təmas nöqtələrində həddindən artıq temperaturdan qorunma və təcili dayandırma düyməsi daxildir. Korpus IP55 və IK10 reytinqlərinə cavab verir və bütün elektronika rütubət və toza qarşı uyğun şəkildə örtülmüşdür.

S7: Mən şarj cihazını mövcud ödəniş və idarəetmə platformama inteqrasiya edə bilərəmmi?

Bəli. Doldurma cihazı OCPP 1.6J və 2.0.1-i dəstəkləyir, ona görə də o, əksər əsas doldurma şəbəkəsinin idarəetmə sistemləri ilə mükəmməl birləşir. RFID oxuyucuları və tətbiqə əsaslanan QR kod interfeysi çoxsaylı ödəniş və giriş modellərini dəstəkləyir. Fərdi arxa planınız varsa, komandamız istismara vermə zamanı protokolun uyğunlaşdırılmasına kömək edəcək.

Müştəri Hekayələri

Premium Ticarət Mərkəzi Qrupu - Xüsusi EV Parkinq Yerləşdirməsi

Fon

Şimali Avropanın aparıcı ticarət mərkəzi operatoru öz premium parkinq zonalarında DC sürətli enerji doldurma sistemi qurmağı planlaşdırırdı. Məqsəd qüsursuz, VIP səviyyəli EV doldurma təcrübəsi təklif etmək idi - sadəcə rahatlıq deyil, idarə olunan, gəlir gətirən xidmət.

Çağırış

Başlanğıcda operator magistral stansiyalarda geniş yayılmış ikili tapançalı DC şarj cihazlarını nəzərdən keçirdi. Bununla belə, onların parkinq planı hər bir işarələnmiş körfəz üçün ciddi şəkildə bir avtomobildir və onlar tez bir zamanda uyğunsuzluğu müəyyən etdilər:

İkili silah qurğuları iki bitişik körfəzdə xidmət göstərəcək, əgər bir avtomobil şarj etməyi bitirsə, lakin paylaşılan yeri tutsa, sahiblik münaqişəsi yaradır.

Operator öz proqramları vasitəsilə boş yer rezervasiyasını, hər bayt üçün dinamik qiymətləri və daxili yanma ilə işləyən avtomobillərin dayanacağına qarşı aydın tətbiqi təmin etmək üçün xüsusi bir şarj cihazı məntiqi istədi.

Onlar koridorun enini azaltmadan standart dayanacaqlara yerləşə bilən kompakt döşəməli dizayn tələb edirdilər.

Niyə Tək Silahlı Daimi DC Şarj Cihazı?

Mühəndis komandamızla məsləhətləşdikdən sonra operator tək silahla, tək-tək yerləşdirmənin dəqiq texniki uyğunluq olduğunu başa düşdü:

Hər bir dayanacaq yerinə xüsusi yanacaq nasosunu əks etdirən bir şarj cihazı verilir. Kabel paylaşımı yoxdur, sürücü çaşqınlığı yoxdur.

Tək silah arxitekturası enerji paylanmasını asanlaşdırır və hər iki çıxışda tam yüklə işləyən ikili silah qurğusu ilə müqayisədə davamlı seanslar zamanı termal gərginliyi azaldır.

Döşəmə quraşdırılmış, müstəqil qurğular divardan asılı olmadan quraşdırıla bilər ki, bu da həm qapalı, həm də yarı örtülü açıq ərazilərdə çevik bölgüsünə imkan verir.

Yerləşdirmə

60 kVt gücündə tək silahlı daimi DC şarj cihazlarımızdan (CCS2) üç flaqman yerində quraşdırılmışdır. Hər bir şarj cihazı mərkəzləşdirilmiş şəkildə xüsusi EV yuvasının başında yerləşdirilib, aydın şəkildə imzalanıb və yalnız RFID və ya ticarət mərkəzinin loyallıq proqramı vasitəsilə təsdiqlənmiş istifadəçilər üçün əlçatan olub. Mövcud OCPP backend ilə inteqrasiya real vaxt rejimində körfəz monitorinqinə, uzaqdan qiymət yeniləmələrinə və avtomatlaşdırılmış xəta xəbərdarlığına imkan verir.

Nəticələr

●  Başlanğıcdan bəri sıfır konflikt insidentləri; hər yuvaya bir şarj cihazı modeli təbii olaraq çox silahlı ictimai stansiyalarda müşahidə etdikləri problemləri aradan qaldırdı.

●  Alış-veriş zamanı ehtiyatlı, zəmanətli şarj üçün mükafat ödəməyə hazır olan EV sürücülərini xüsusi bölmə konsepsiyası cəlb etdiyi üçün, enerji doldurma seansları altı ay ərzində iki dəfə artdı.

●  Xidmətin olduqca sadə olduğu sübuta yetirildi: nasaz qurğu qonşu körfəzlərə heç bir təsir göstərmədən sadəcə bir yuvanı oflayn edir, ikili silahın nasazlığı ssenarisi üzərində aşkar əməliyyat üstünlüyü.

●  Qrup o vaxtdan etibarən quraşdırmanın sadəliyi, aşağı ilkin qiymət və aydın 1:1 yuvadan şarj cihazına məntiqi qərar verən amillər kimi əsas gətirərək, bizim tək silah şarj cihazlarımızı iki əlavə yerə əlavə etdi.
