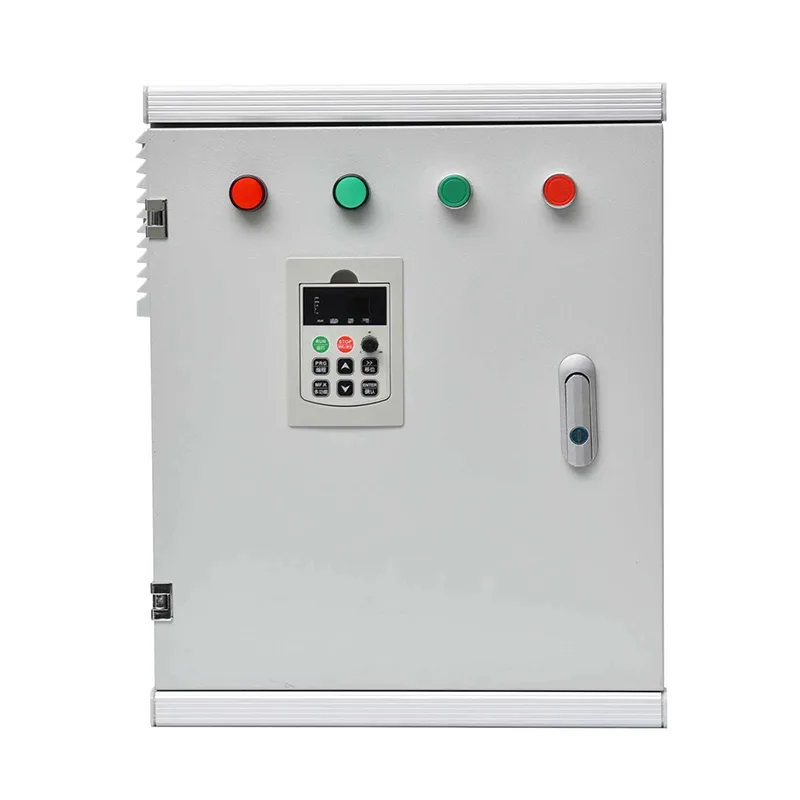

Yumşaq başlanğıc şkafı

Aparıcı Çin istehsalçısı Csivei tərəfindən təklif olunan Yumşaq Başlanğıc Şkafına 3 fazalı yumşaq başlanğıc qurğusu (7,5 ilə 800 kVt, 380–690 V arasında qiymətləndirilib), daxil olan elektrik açarı və ya qoruyucu ayırıcı, quraşdırılmış bypass kontaktoru, mühərrikin həddən artıq yükləmə rölesi və idarəetmə transformatoru daxildir. Başlanğıc xüsusiyyətləri - proqramlaşdırıla bilən cərəyan həddi, gərginlik eniş vaxtı və ilkin fırlanma anı - rəqəmsal klaviatura və ya HMI vasitəsilə təyin olunur. Opsiyonel funksiyalara su çəkicinin qarşısını almaq üçün nasos sistemləri üçün yumşaq dayanma rampası daxildir. Qoruma qısa qapanmanı, həddindən artıq yüklənməni, faza itkisini, aşağı/aşırı gərginliyi və tiristorun həddindən artıq istiliyini əhatə edir. Modbus RTU vasitəsilə standart rabitə zavodun DCS və ya SCADA-ya qoşulmasına imkan verir; isteğe bağlı Profibus, Profinet və ya Ethernet/IP mövcuddur. Döşəmə korpusu tozla örtülmüş sinklənmiş poladdan hazırlanmışdır, IP42-dən IP55-ə qədər, qapalı elektrik otaqları və tozlu sənaye mühitləri üçün uyğundur.

Məhsul Tətbiqləri

Sabit sürətlə işləyən, lakin idarə olunan avadanlığı və elektrik şəbəkələrini qorumaq üçün zərif başlanğıc tələb edən mühərriklər üçün Yumşaq Başlanğıc Şkafı birbaşa on-line və ya ulduz-üçbənöv starterlərə kompakt, az texniki xidmət tələb edən alternativ təqdim edir.

Su və Çirkab Su Nasos Stansiyaları

Çiy suqəbuledici, gücləndirici və ötürmə nasosları boru kəmərlərində su çəkiclərini aradan qaldıran və nasos çarxları və muftalarındakı mexaniki aşınmanı azaldan yumşaq başlanğıcdan faydalanır. Daxili yumşaq dayandırma funksiyası yoxlama klapanının çarpmasını və təzyiq artımlarını daha da azaldır. Sabit vəziyyətdə işləmə zamanı bypass əməliyyatı hətta məhdud ventilyasiyaya malik nasos stansiyalarında da kabinetdə minimum istilik əmələ gəlməsini təmin edir.

HVAC Fan və Kompressor Sistemləri

Ticarət binalarındakı soyuducular, soyutma qülləsinin ventilyatorları və böyük hava idarəetmə blokunun mühərrikləri işıqların yanıb-sönməsinə və generator idarəetmələrini gərginləşdirməyə səbəb olan yüksək işəsalma cərəyanları çəkə bilər. Yumşaq başlanğıc şkafları, gərginliyin düşməsinin qarşısını alaraq, tam yüklənmə zamanı cərəyanı 3-4 dəfə məhdudlaşdırır. Bypass kontaktorları davamlı tiristor itkilərini aradan qaldıraraq, binanın uzun iş saatları ərzində sistemin enerji səmərəliliyini qoruyur.

Mədən və Karxana Konveyerləri və Kırıcılar

Kəmərli konveyerlər və qaya qırıcıları sürət qutularını, kəmər birləşmələrini və muftaları zərbə yükündən qorumaq üçün işə salma zamanı yumşaq fırlanma momentinin tətbiqini tələb edir. Yumşaq başlanğıcın tənzimlənən başlanğıc xüsusiyyəti tam yüklənmiş kəmərin sürtünmə sürtünməsini dəf edərək, enişdən əvvəl qısa bir yüksək fırlanma anı verir. Mühərrik işə düşdükdən sonra bypass kontaktoru tozlu, yüksək temperaturlu mühitlərdə sərin, enerjiyə qənaətli işləməyi təmin edir.

Sənaye kompressorları və qarışdırıcılar

İstehsal müəssisələrində vintli və pistonlu kompressorlar, kimyəvi emalda qarışdırıcılar və qarışdırıcılarla birlikdə yük altında işə başlayır və hamar sürətləndirməyə ehtiyac duyur. Yumşaq başlanğıclar, rulman və qanadların aşınmasını sürətləndirən kəskin fırlanma anı keçidlərini aradan qaldırır, bypass əməliyyatı isə uzun davamlı qaçışlar zamanı tiristor itkilərini təmin etmir.

Kənd Təsərrüfatı Suvarma & Dərin Quyu Nasosları

Uzaq ərazilərdəki dərin quyuda olan sualtı nasoslar və böyük çiləyici sistemlər nasos vallarını və quyu korpuslarını işə salma momentindən qorumaq üçün yumşaq starterlərə əsaslanır. Şkaflar generator təchizatı ilə uyğun gəlir, çünki azaldılmış başlanğıc cərəyan daha kiçik bir generatora daha böyük nasosu işə salmağa imkan verir. Bypass əməliyyatı suvarma mövsümündə yanacaq sərfiyyatını azaldır.

Texniki Dərin Dalış

Yumşaq Başlanğıc Şkafı tam mühərrik və dövrə mühafizəsi ilə tiristor əsaslı yumşaq starteri sənaye sabit sürətli mühərrikin idarə edilməsi üçün optimallaşdırılmış əvvəlcədən naqilli tək korpusda birləşdirir.

Tiristor əsaslı gərginlik rampası

Yumşaq starter, mühərrik gərginliyini tənzimlənə bilən ilkin fırlanma anı səviyyəsindən (adətən nominalın 30-60%-i) istifadəçi tərəfindən təyin edilmiş eniş vaxtı (0,5-60 saniyə) ərzində tam gərginliyə rəvan artırmaq üçün hər bir fazada bir cüt olan altı antiparalel silisiumla idarə olunan rektifikatoru (SCR) idarə edir. Yüksəlmə zamanı cərəyan transformator və ya generatorun həddindən artıq yüklənməsinin qarşısını alan tam yüklü cərəyanın müəyyən edilmiş çoxluğu ilə məhdudlaşır, adətən 3-5x. Mühərrik sinxron sürətə yaxınlaşdıqdan sonra daxili alqoritm cərəyanın düşməsini aşkar edir və mühərriki birbaşa elektrik şəbəkəsinə birləşdirərək bypass kontaktorunu bağlamaq üçün siqnal verir. Bu, SCR-lərdən cərəyanı söndürür, onların keçiricilik itkilərini və istilik əmələ gəlməsini aradan qaldırır.

Bypass Əməliyyatı və Davamlı Qaçış

Başladıqdan sonra bütün mühərrik cərəyanı davamlı iş üçün nəzərdə tutulmuş mexaniki bypass kontaktorundan keçir. SCR-lər qapalı qalır, buna görə də yumşaq starter istilik artımına heç bir töhfə vermir. Bu, sabit sürətli tətbiqlərdə VFD-lər üzərində əsas üstünlükdür - şkaf sərin işləyir və minimal ventilyasiya tələb edir. Yumşaq dayanma seçilərsə, bypass bağlandıqda açılır və SCR-lər su çəkicinin qarşısını alaraq gərginliyi tədricən azaltmaq üçün yenidən işə düşür.

Motor və Dövrə Mühafizəsi

Şkaf istilik-maqnit açarı və faza itkisi və cərəyan balanssızlığının aşkarlanması ilə elektron həddindən artıq yükləmə rölesi vasitəsilə motorun tam qorunmasını təmin edir. Qısaqapanmadan qorunma SCR bütövlüyünü qorumaq üçün əlaqələndirilir. Əlavə qorunmalara aşağıdakılar daxildir:

● Aşağı/aşırı gərginlikdən qorunma, gərginlik anomaliyalarından motor zədələnməmişdən əvvəl bağlanma

● Siqnal və işə düşmə mərhələsi ilə tiristorun həddən artıq temperaturunun təyin edilməsi

●  Mərhələnin dəyişdirilməsi və faza itkisinin aşkarlanması

●  Rele vasitəsilə dayanma və kilidlənmiş rotordan qorunma

Xarici təhlükəsizlik bloklamaları (məsələn, fövqəladə dayandırma, vibrasiya açarı) xüsusi terminallar vasitəsilə idarəetmə dövrəsinə qoşulur.

İdarəetmə interfeysi və əlaqə

Başlanğıc qurğusunda LCD displeyli rəqəmsal klaviatura yerli parametrlərin qəbulu, işə salma/dayandırma nəzarəti və mühərrik cərəyanı, gərginlik və nasazlıq kodları daxil olmaqla status göstəricisini təmin edir. Qapıya quraşdırılmış HMI daha böyük şkaflar üçün inteqrasiya oluna bilər. Standart RS485 Modbus RTU uzaqdan işə salma/dayandırma, parametrlərin endirilməsi və siqnalizasiyanın DCS və ya SCADA-ya bildirilməsinə imkan verir. Tələb olunan zavod şəbəkələri üçün Profibus DP, Profinet və ya Ethernet/IP şlüzləri mövcuddur.

Mühafizə və Termal İdarəetmə

Döşəmə şkafı hava şəraitinə davamlı toz örtüklü ağır ölçülü sinklənmiş polad təbəqədən hazırlanmışdır. Tiristor istiliyi yalnız bir neçə saniyəlik başlanğıc və dayanma rampaları zamanı yarandığından, daxili şkaflar üçün təbii konveksiya ilə soyutma çox vaxt kifayətdir. Yüksək güclü qurğular və ya yüksək mühit mühitləri üçün termostatik idarəetmə ilə süzülmüş məcburi hava ventilyatorları təmin edilir. Standart qorunma reytinqi IP42-dən IP54-ə qədərdir; tozlu və ya açıq yerlər üçün daha yüksək reytinqlər mövcuddur.

Uyğunluq və Test

Hər bir şkaf zavod qəbulu testindən keçir, o cümlədən: güc dövrəsinin izolyasiya müqavimətinin ölçülməsi, SCR atəş dövrəsinin yoxlanılması, bypass kontaktorunun işləməsi və bütün proqramlaşdırılmış start/stop profillərinin və mühafizə funksiyalarının funksional testi. Yığma IEC 61439-1/2 standartına uyğun dizayn edilmiş və sınaqdan keçirilmişdir və bütün idarəetmə sxemləri səs-küy toxunulmazlığı standartlarına uyğun olaraq sınaqdan keçirilmişdir.

Tez-tez verilən suallar

1-ci sual: VFD və ya DOL starterinə nisbətən yumşaq başlanğıc şkafını nə vaxt seçməliyəm?

Mühərrikin hamar sürətləndirilməsi və azaldılmış başlanğıc cərəyanına ehtiyacınız olduqda, lakin davamlı sürət dəyişikliyinə ehtiyacınız olmadığı zaman yumşaq starter seçin. Yumşaq başlanğıclar VFD-lərə nisbətən daha sadədir, daha az istilik yaradır, daha ucuzdur və daha yığcamdır. DOL ilə müqayisədə onlar cari dalğalanmaları və mexaniki zərbələri aradan qaldırırlar. Ulduz üçbucaqlı ilə müqayisədə onlar tam tənzimlənən başlanğıc parametrləri təmin edir və nasos sistemlərini yumşaq dayandıra bilir.

2-ci sual: Şkaf hansı mühərrik ölçülərini yerləşdirə bilər?

Standart şkaflar 400 V-da (üç fazalı) 7,5 kVt-dan 800 kVt-a qədər mühərriklər üçün konfiqurasiya edilmişdir, daha böyük mühərriklər üçün isə 690 V reytinqləri mövcuddur. Yumşaq başlanğıcı, bypass kontaktorunu və elektrik açarını mühərrikinizin etiket cərəyanına uyğunlaşdıracağıq. Daha yüksək güclər üçün fərdi konfiqurasiyalar mümkündür.

S3: Yumşaq başlanğıc şkafı çoxmotorlu işə salmağı dəstəkləyirmi?

Bəli, ardıcıl tənzimləmə ilə: tək bir yumşaq başlanğıc bir-birinin ardınca bir neçə mühərriki işə sala bilər, hər birinin öz çıxış kontaktoru var. Birinci mühərrik tam sürətə çatdıqdan və yan keçdikdən sonra yumşaq starter ondan ayrılır və ikinci mühərrikə qoşulur və s. Oxşar ölçülü bir neçə nasos və ya ventilyator bir stansiyanı paylaşdıqda bu, xərcləri azaldır. Bununla belə, bütün mühərriklər eyni və ya oxşar başlanğıc parametrlərinə malik olmalıdır.

S4: Mühərrik işləyərkən yumşaq starter uğursuz olarsa nə baş verir?

Mühərrik tam sürətə çatdıqdan və bypass kontaktoru bağlandıqdan sonra mühərrik birbaşa elektrik şəbəkəsindən işləyir. Yumşaq başlanğıcın idarəetmə lövhəsi uğursuz olarsa və ya SCR-lər zədələnirsə, motor təsirsiz işləməyə davam edir. Səhv yalnız növbəti başlanğıc cəhdinə təsir edəcək. Bu xasiyyətsiz uğursuzluq əsas əməliyyat üstünlüyüdür.

S5: Yumşaq başlanğıc rampası nə qədərdir və onu tənzimləmək olar?

Gərginlik enişinin vaxtı tamamilə tənzimlənir, adətən 0,5 ilə 60 saniyə arasındadır və lazım olduqda daha da uzadıla bilər. İlkin başlanğıc gərginliyi (kick start) da tənzimlənə bilər. Optimal eniş motor və yüklə müəyyən edilir - mexaniki zərbəni aradan qaldırmaq üçün kifayət qədər uzun, başlanğıc zamanı tiristorun istiləşməsini məhdudlaşdırmaq üçün kifayət qədər qısadır.

6-cı sual: Yumşaq starter tez-tez işə salmağı idarə edə bilərmi?

Yumşaq başlanğıc saatda müəyyən sayda işə salınma üçün qiymətləndirilir (adətən 10 ağır işə salınma). Bu reytinq başlanğıc cərəyanı parametrindən, eniş müddətindən və mühərrik ölçüsündən asılıdır. Çox tez-tez işə salınan tətbiqlər üçün (məsələn, indeksləşdirmə konveyerləri) VFD daha uyğun ola bilər. Düzgün ölçü üçün iş dövrünüzlə bağlı bizə müraciət edin.

S7: Şkaf hansı texniki xidmətə ehtiyac duyur?

Müntəzəm texniki qulluq minimaldır: elektrik enerjisinin kəsilməsinin illik vizual yoxlanışı, ventilyasiya filtrlərinin təmizlənməsi (əgər quraşdırılıbsa) və bypass kontaktorunun funksional yoxlanışı. SCR-lərin hərəkət edən hissələri yoxdur və köhnəlmir. Bypass kontaktoru əsas xidmət edilə bilən komponentdir, mexaniki ömrü adətən bir milyon əməliyyatdan çox olur, bu da xidmət illərinə çevrilir.

8-ci sual: Yumşaq starter elektrik təchizatında harmoniklər yaradırmı?

Tiristor yumşaq startlar yalnız qısa başlanğıc və yumşaq dayanma rampaları zamanı harmonik cərəyanlar yaradır. Sabit vəziyyətli bypass əməliyyatı zamanı mühərrik sinusoidal cərəyan çəkir, buna görə də harmoniklər yaranmır. Bu, onları süzülmədikcə davamlı harmoniklər yarada bilən AC sürücülərdən daha çox şəbəkəyə uyğun edir.

Rayon Su Təchizatı Şəbəkəsi — 20 Nasos Stansiyası üçün Yumşaq Başlanğıcın Təkmilləşdirilməsi

Fon

Şərqi Avropadakı regional su idarəsi hər birində 37 ilə 132 kVt arasında dəyişən 2-4 şərti birbaşa-on-line (DOL) işəsalma nasosu olan 20 uzaqdan gücləndirici nasos stansiyası şəbəkəsini idarə etdi. Stansiyalar bir neçə şəhərə suyun paylanması üçün mühüm əhəmiyyət kəsb edirdi, lakin təkrarlanan problemlər qəbuledilməz əməliyyat xərclərinə və xidmətdə fasilələrə səbəb olurdu.

Çağırış

Əsas problem elektriklə bağlı idi. Qəfil DOL başlanğıc cərəyanı - tam yükün 7 qatına qədər - zəif kənd paylayıcı xətlərdə ciddi gərginlik enişlərinə səbəb oldu. Bu, yaxınlıqdakı yarımstansiyalarda mühafizə relesini söndürdü və bəzən nasos stansiyasının özünə enerjini kəsdi. Hakimiyyət yüksək mexaniki təmir xərcləri ilə də üzləşdi: nasosun işə salınması və dayandırılması zamanı su çəkicinin tez-tez qopması boru birləşmələri və zədələnmiş yoxlama klapanları, ani fırlanma momentinin tətbiqi nasosun rulmanının və birləşmənin ömrünü qısaltdı. Stansiyalar pilotsuz idi və ucqar ərazilərdə yerləşirdi, ona görə də istənilən avadanlıq möhkəm, sadə və uzaqdan nasazlıq barədə məlumat verə bilən olmalı idi.

Niyə Yumşaq Başlanğıc Şkafları?

Səlahiyyətli orqan həm VFD-ləri, həm də yumşaq başlanğıcları qiymətləndirdi. VFD-lər sürətə nəzarət təklif edirdilər, lakin həddindən artıq hesab olunurdular – nasoslar statik sistem əyrisinə qarşı sabit sürətlə işləmək üçün nəzərdə tutulmuşdu, burada tənzimləyici klapanlar artıq axının kəsilməsini təmin edirdi. Yumşaq başlanğıc şkafları ideal uyğunluğu təklif etdi: onlar davamlı sürücü itkiləri və ya kompleks soyutma təqdim etmədən başlanğıc cərəyanının artımını və su çəkiclərini aradan qaldıracaqlar.

Əsas seçim amilləri:

●  Yumşaq başlanğıcın daxili bypass kontaktoru o demək idi ki, mühərrik işə düşdükdən sonra heç bir tiristor itkisi olmadan güc çəkəcək və havalandırılmayan nasos otaqlarında kabinetin istilik istehsalı minimum səviyyədə saxlanılacaq.

●  Yumşaq dayanma funksiyası söndürmə zamanı nasosu tədricən aşağı endirərək su çəkicinə səbəb olan təzyiq zərbəsini aradan qaldıracaq.

●  Kabinetlərin sadə rəqəmsal interfeysi və RS485 Modbus bağlantısı birbaşa qurumun yeni yaranan SCADA şəbəkəsinə inteqrasiya edərək, sayta baş çəkmədən nasazlıqlar barədə hesabat verməyə imkan verir.

●  Azaldılmış başlanğıc cərəyan mövcud generator dəstlərinin (şəbəkə kəsilməsi zamanı istifadə edilən) eyni nasosları problemli gərginlik düşməsi olmadan işə sala bilməsi və effektiv ehtiyat tutumunu genişləndirməsi demək idi.

Yerləşdirmə

İyirmi standartlaşdırılmış yumşaq başlanğıc şkafı (45 ilə 160 A reytinqi) altı ay ərzində hazırlanıb, zavodda sınaqdan keçirilib və mövcud nasos otaqlarında quraşdırılıb. Hər bir kabinetə əsas elektrik açarı, bypass kontaktoru olan yumşaq starter, elektron həddən artıq yükləmə rölesi, Modbus rabitəsi və yağışa davamlı IP54 korpusu daxildir. İstifadəyə enmə vaxtı və cərəyan limiti üçün sadə parametrlərin daxil edilməsi və tək Modbus kabelinin stansiyanın uzaq terminal blokuna qoşulması daxildir.

Nəticələr

●  Nasosun işə salınması nəticəsində şəbəkə gərginliyi pozulmaları aradan qaldırıldı. Təkmilləşdirmədən sonra heç bir yarımstansiya səfərləri qeydə alınmayıb.

●  Birinci ildə boruların təmiri 80%-dən çox azalıb, belə ki, başlanğıc və dayanma zamanı su çəkicləri yumşaq başlanğıc və yumşaq dayanma profili vasitəsilə aradan qaldırılıb.

●  Nasosun yastıqları və möhürlərinin dəyişdirilməsi hamar, aşağı fırlanma anı ilə əlaqəli ölçülə bilən azalma göstərdi.

●  Dönmə dizaynı, yüksək tələbatlı nasosların uzun müddət işləməsi zamanı belə elektrik otaqlarının sərin qalmasını təmin etdi; kabinetin soyutmasında heç bir nasazlıq baş verməyib.

●  Səlahiyyətli orqan indi SCADA-da hər bir stansiyadan real vaxt rejimində start/dayanma statusu, başlanğıc cari və nasazlıq jurnallarını alır və fövqəladə zənglər əvəzinə proqnozlaşdırıcı cavab verməyə imkan verir.

●  Bir ildən sonra səlahiyyətli orqan bütün DOL-dan yumşaq təkmilləşdirmə layihələri üçün standart olaraq yumşaq start şkafını qəbul edərək proqramı on əlavə stansiyaya qədər genişləndirdi.
