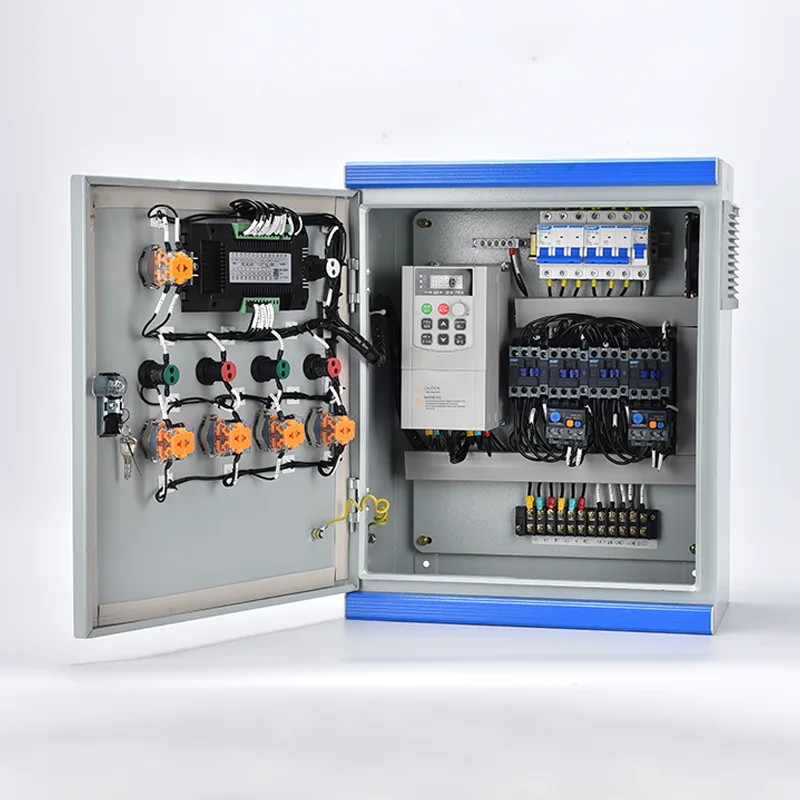

HVAC İdarəetmə Paneli

Hər bir HVAC İdarəetmə Paneli idarə etdiyi mexaniki sistemin spesifik tələblərinə uyğun olaraq hazırlanmışdır - istər tək qablaşdırılmış hava idarəetmə qurğusu, istər çoxsaylı nasosları və soyuducu qüllələri olan soyuducu qurğu, istərsə də bina miqyasında VAV zonasının idarəetmə sistemi. Panel korpusu tam elektrik infrastrukturunu özündə cəmləşdirir: daxil olan enerji izolyasiyası, dövrə mühafizəsi, motor starterləri (birbaşa on-line, ulduz üçbucaqlı, yumşaq starterlər və ya dəyişən tezlikli ötürücülər), idarəetmə röleləri, təhlükəsizlik bloklamaları və xüsusi nəzarətçi - adətən PLC və ya DDC - sahə sensoru, temperatur, rütubətin keyfiyyəti üçün hava sensoru terminalları. Qapıya quraşdırılmış HMI sensor ekranı və ya klaviatura displeyi operatorlara real vaxt rejimində sistemin görünməsini və parametrlərə nəzarəti təmin edir. BACnet, Modbus və ya Ethernet/IP vasitəsilə əlaqə bina idarəetmə sistemləri (BMS) ilə qüsursuz inteqrasiyaya imkan verir. IP42-dən IP65-ə qədər qorunma dərəcələri qapalı mexaniki otaqlara, damdakı zavod platformalarına və açıq açıq yerlərə uyğun gəlir. Kompleks mühafizə sxemləri hər dövrədə qısaqapanmanı, həddindən artıq yüklənməni, faza itkisini, aşağı/aşkar gərginliyi və torpaq sızmasını əhatə edir, yanğın siqnalının söndürülməsi, donmadan qorunma və hava axınının qarşısını almaq üçün bərkidilmiş məcburi təhlükəsizlik kilidləri ilə. IEC 61439-1/2, IEC 60364 və regional elektrik təhlükəsizliyi standartlarına tam uyğunluq təmin edilir.

İdeal Tətbiqlər

Tək hava emaledicisindən kampus miqyasında mərkəzi zavoda qədər HVAC İdarəetmə Panelləri mexaniki sistemlərin təhlükəsiz, səmərəli və daha geniş bina avtomatlaşdırma şəbəkəsi ilə koordinasiyada işləməsini təmin edən mərkəzləşdirilmiş elektrik intellektini təmin edir.

Ticarət Ofis Binaları və Qarışıq İstifadə Edilən İnkişaflar

Böyük ofis qüllələri, ticarət mərkəzləri və qarışıq istifadə kompleksləri çoxlu hava idarəetmə qurğuları, soyuducular, soyutma qüllələri və ventilyasiya zonalarını idarə edir. HVAC idarəetmə panelləri hər bir mexaniki paketin idarəetməsini və mühafizəsini mərkəzləşdirir - təchizat və geri qaytarma ventilyatorlarını, soyuducu rulonları, ekonomizer amortizatorları və filtr statusunu idarə edən AHU paneli və ya çoxsaylı kompressorları, əsas və ikinci dərəcəli nasosları və soyutma qülləsinin fanatlarını ardıcıllıqla birləşdirən soyuducu qurğu paneli. BACnet/IP və ya Modbus vasitəsilə binanın BMS ilə inteqrasiyası obyekt menecerlərinə mərkəzi iş stansiyasından bütün sistemləri izləmək və tənzimləmək imkanı verir.

Sənaye və İstehsalat Obyektləri

Fabriklər, emal fabrikləri və anbarlar çox vaxt komfortlu kondisionerdən ayrı xüsusi havalandırma və texnoloji soyutma tələb edir. Bu mühitlərdəki idarəetmə panelləri yüksək güclü işlənmiş ventilyatorları, makiyaj hava qurğularını, toz toplama sistemlərini və proses soyuducularını idarə edir. Sənaye rabitə protokolları ilə PLC-əsaslı idarəetmə mürəkkəb bloklama məntiqini dəstəkləyir - məsələn, istehsal xəttinin işləməsi və ya sobanın egzozu prosesi ilə ventilyasiyanın əlaqələndirilməsi. Gücləndirilmiş toz və nəm mühafizəsi ilə ağır yük daşıyan korpuslar çətin mühit şəraitinə cavab verir.

Məlumat Mərkəzləri və Kritik Missiya Obyektləri

Məlumat mərkəzinin soyudulması 24/7 kritik funksiyadır. Kompüter otağının hava idarəçilərini (CRAH), kompüter otağının kondisionerlərini (CRAC), soyudulmuş su nasoslarını və kondensator fanatlarını idarə edən HVAC idarəetmə panelləri ehtiyat və etibarlılıq üçün hazırlanmışdır. İkili güc girişi, avtomatik ötürmə açarı inteqrasiyası və nasazlığa qarşı təhlükəsiz siqnal çıxışları kommunal xətalar zamanı soyutmanın davam etməsini təmin edir. Data mərkəzi infrastrukturunun idarə olunması (DCIM) platformasına Modbus/BACnet bağlantısı ilə yüksək dəqiqlikli temperatur və rütubətə nəzarət real vaxt rejimində ətraf mühitin monitorinqini təmin edir.

Xəstəxanalar və Səhiyyə Obyektləri

Əməliyyat otaqları, izolyasiya otaqları, təmiz otaqlar və ümumi palataların hər biri xüsusi hava keyfiyyəti, temperatur, rütubət və təzyiq münasibətləri tələb edir. Səhiyyə parametrlərində HVAC idarəetmə panelləri bu dəqiq mühitləri idarə edir. Kritik siqnal funksiyaları - yüksək/aşağı temperatur, rütubət ekskursiyaları, hava axınının itirilməsi və filtr statusu - binanın tibb bacısı çağırışı və ya mərkəzi monitorinq sisteminə qoşulmuşdur. Panellər texniki xidmətin asanlığı üçün nəzərdə tutulmuşdur və sistem bağlanmadan xidmət göstərməyə imkan verən izolyasiya qurğularını özündə birləşdirir.

Otellər, kurortlar və qonaqpərvərlik

Qonaqların rahatlığı hər şeydən üstündür. HVAC idarəetmə panelləri mərkəzi soyuducu qurğuları, qazan sistemlərini, ictimai yerlərə xidmət edən hava idarəedicilərini və qonaq mərtəbələrində fan coil bölməsinin zona nəzarətçilərini idarə edir. Əvvəlcədən proqramlaşdırılmış doluluğa əsaslanan cədvəllər aşağı doluluq dövrlərində enerji istehlakını azaldır, eyni zamanda qonaq otaqlarının qeydiyyat zamanı rahatlıq səviyyəsinə çatmasını təmin edir.

Təhsil Kampusları və İnstitusional Binalar

Bir çox strukturlara yayılmış universitet binaları, məktəblər və dövlət obyektləri standartlaşdırılmış HVAC idarəetmə paneli platformalarından faydalanır. Hər bir binanın mexaniki otağına AHU-lar, nasoslar və terminal blokları üçün ayrılmış panellər xidmət göstərir, bunların hamısı kampus miqyasında BMS-yə şəbəkəyə qoşulur. Bu yanaşma texniki xidmət üzrə təlim və ehtiyat hissələrin idarə edilməsini asanlaşdırır.

Texniki Dərin Dalış

HVAC İdarəetmə Panelləri hərtərəfli enerji paylanması, mühərrik idarəetməsi və avtomatlaşdırma birləşmələri kimi hazırlanmışdır - hər biri mexaniki avadanlıqların cədvəlinə və əməliyyat ardıcıllığına uyğun olaraq xüsusi olaraq hazırlanmışdır.

Gücün paylanması və dövrələrin qorunması

Daxil olan bölmə üç fazalı gücü (adətən 400V/480V, 50/60Hz) kilidlənə bilən əsas ayırma açarı və ya dövrə açarı vasitəsilə qəbul edir, qısaqapanmaya tab gətirmə reytinqi saytın mövcud nasazlıq cərəyanı üçün hesablanır. Aşağı axın paylanması avadanlıq funksiyası ilə təşkil edilir: fanatlar, nasoslar, kompressorlar və idarəetmə sxemləri üçün ayrı-ayrı filiallar. Mühərrik dövrəsinin qorunması istilik-maqnit açarları və ya mühərrikin tam yük cərəyanına uyğunlaşdırılmış qorunan ayırıcılar tərəfindən təmin edilir, həddindən artıq yüklənmə röleləri (elektron və ya termal) IEC Class 10/20/30 açma əyrilərini təmin edir. Nəzarət gücü - adətən 24VAC, 24VDC və ya 230VAC - nəzarət elektronikasını güc tərəfindəki keçidlərdən təcrid edən, müstəqil olaraq əridilmiş ikincil sxemləri olan xüsusi idarəetmə transformatorundan əldə edilir.

Mühərrikin idarə edilməsi və işə salınma üsulları

Mühərrikin ölçüsündən, başlanğıc fırlanma anı tələblərindən və mexaniki sistemin başlanğıc cərəyana dözümlülüyündən asılı olaraq panel müvafiq başlanğıc metodunu özündə birləşdirir:

●  Birbaşa onlayn (DOL) : daha kiçik ventilyatorlar və təxminən 7,5 kVt-a qədər nasoslar üçün

●  Ulduz-üçgen : azaldılmış başlanğıc cərəyanının tələb olunduğu orta güclü mühərriklər üçün

●  Yumşaq başlanğıc : hamar enişin su çəkic və ya kəmər sürüşməsini aradan qaldırdığı nasoslar və ventilyatorlar üçün

●  Dəyişən tezlik ötürücü (VFD): tələb əsasında sürət modulyasiyası tələb edən tətbiqlər üçün — məsələn, kanalın statik təzyiqi ilə idarə olunan AHU təchizatı fanatları və ya dövrə boyunca diferensial təzyiqə cavab verən ikincil soyudulmuş su nasosları kimi

VFD-lər daxili harmonik yumşaldıcı (DC keçid boğucuları) və çıxış dV/dt filtrləri ilə müəyyən edilir, burada kabel uzunluğu istehsalçının hədlərini aşar. Bütün sürücülər sürət arayışı və status rəyi üçün panelin nəzarətçisi ilə serial əlaqə üçün konfiqurasiya edilmişdir.

Nəzarətçi Platforması: PLC və DDC

Nəzarət arxitekturası tətbiqin mürəkkəbliyi və inteqrasiya tələbləri əsasında seçilir:

●  DDC nəzarətçiləri yerli BACnet MS/TP və ya BACnet/IP vasitəsilə BMS-ə inteqrasiya edən kommersiya HVAC proqramları üçün xarakterikdir. Əvvəlcədən proqramlaşdırılmış proqram kitabxanaları standart AHU, soyuducu və qazan ardıcıllığını əhatə edir.

●  PLC əsaslı idarəetmə sənaye mühitləri, mürəkkəb multi-kompressor ardıcıllığı və ya sistemin texnoloji avadanlıq kimi qeyri-HVAC avadanlığı ilə əlaqə saxlamalı olduğu yerlərdə təyin edilir. PLC platformaları Profinet, Ethernet/IP və ya Modbus TCP rabitəsi ilə nərdivan məntiqini, funksiya blokunu və ya strukturlaşdırılmış mətn proqramlaşdırmasını dəstəkləyir.

●  Hər iki platforma müəyyən edilmiş əməliyyat ardıcıllığını yerinə yetirir: vaxt cədvəlləri, temperatur/təzyiq PID dövrələri, start/stop ardıcıllığı, siqnalizasiya yaradılması və iş vaxtının qeydi.

Sensor interfeysi və sahə naqilləri

Xüsusi klemens blokları temperatur sensorlarından (NTC termistorları, RTD, 4-20mA), təzyiq çeviricilərindən və açarlarından, rütubət sensorlarından, kanalda quraşdırılmış hava axını təsdiqləyən açarlardan, filtr statusu üçün diferensial təzyiq açarlarından və klapan/ötürücü əks siqnallardan gələn sahə naqillərini yerləşdirir. Bütün analoq girişlər süzülür və induksiya edilmiş keçidlərdən qorunur. Rəqəmsal girişlər optokuplerlər və ya interpozisiya röleləri vasitəsilə fərdi olaraq təcrid olunur. Sensor nasazlığı, konfiqurasiya edilə bilən geri qaytarma strategiyaları ilə aşkar edilir və həyəcanlanır - məsələn, kanal təzyiq sensoru itkisi zamanı sabit sürətli fan əməliyyatına defolt.

HMI və Operator interfeysi

Qapıya quraşdırılmış rəngli HMI sensor ekranı (adətən 7 düym və ya daha böyük) və ya diskret LED göstəriciləri və düymələri operatorun yerli interfeysini təmin edir. HMI real vaxt rejimində sistem statusu qrafiklərini - temperatur, rütubət, təzyiq, avadanlığın işləmə müddəti, enerji istehlakı tendensiyalarını - istifadəçi tərəfindən konfiqurasiya oluna bilən idarə panelləri ilə göstərir. Parametr tənzimləmələri çoxsaylı giriş səviyyələri (operator, nəzarətçi, mühəndis) ilə parolla qorunur. Siqnal elanına təsdiq izləmə ilə vaxt möhürlənmiş hadisə qeydi daxildir. BMS-ə inteqrasiya olunmuş panellər üçün HMI əsas gündəlik interfeysdən daha çox yerli əvəzləmə və istismara vermə vasitəsi kimi xidmət edə bilər.

Təhlükəsizlik Kilidləri və Qoruma Məntiqi

Kritik təhlükəsizlik funksiyaları, prosessorun nasazlığı halında belə nasazlıqla təhlükəsiz işləməyi təmin edərək, nəzarətçidən asılı olmayaraq, sabit məntiqdə həyata keçirilir:

●  Yanğın siqnalizasiya interfeysi: yanğın panelindən voltsuz kontakt girişi AHU-nun bağlanmasına və damperin bağlanmasına məcbur edir

●  Donmadan qorunma: su bobinlərindəki aşağı temperaturlu termostat qurğunu işə salır və bobin partlamasının qarşısını almaq üçün klapanı açır

●  Hava axınının sübutu: hava axınındakı diferensial təzyiq açarı təsdiqlənmiş hava axını olmadan elektrik və ya qaz qızdırıcısının enerjilənməsinin qarşısını alır

●  Yüksək və aşağı təzyiqli soyuducu açarları kompressorları qoruyur

●  Yerli kodun tələb etdiyi yerlərdə seysmik və vibrasiya açarları

Bütün təhlükəsizlik blokları dərhal və qeyd-şərtsiz bağlanmanı təmin edərək, əsas idarəetmə rölesinin və ya təhlükəsizlik PLC-nin işə salınma dövrəsində naqil edilir.

Mühafizə və Ətraf Mühitin Tikintisi

Panel korpusu 1,5 mm-dən 2,0 mm-ə qədər elektro-galvanizlənmiş və ya tozla örtülmüş paslanmayan polad təbəqədən hazırlanır. Ümumi reytinqlərə aşağıdakılar daxildir:

●  Təmiz, temperatura nəzarət edilən mühitləri olan qapalı mexaniki otaqlar üçün IP42/IP43

●  Avadanlıq otaqları, damdakı zavod qapaqları və ya yarı açıq yerlər üçün IP54/IP55

●  Yağış, toza və birbaşa günəşə məruz qalan açıq qurğular üçün IP65

Aktiv istilik idarəetməsi - termostatik fan nəzarəti ilə filtrlənmiş məcburi hava ventilyasiyası - VFD sıx panellər və ya yüksək mühit quraşdırma mühitləri üçün daxildir. Açıq şkaflar üçün günəşdən qoruyucu örtük, kondensasiya əleyhinə qızdırıcı və korroziyaya davamlı paslanmayan poladdan hazırlanmış qurğular nəzərdə tutulub.

Rabitə və BMS inteqrasiyası

Rabitə şlüzləri nəzarətçinin protokolunu obyektin BMS magistralına tərcümə edir. Native BACnet (MS/TP və ya IP), Modbus RTU/TCP və əlavə LonWorks və ya Ethernet/IP adapterləri mövcuddur. Bütün monitorinq olunan nöqtələr - temperaturlar, təzyiqlər, axın sürətləri, avadanlığın vəziyyəti, iş saatları, enerji məlumatları və həyəcan vəziyyətləri - BMS üçün görünən edilir. Uzaqdan təyin edilmiş nöqtənin tənzimlənməsi və cədvəlin idarə edilməsi bütün bina portfelində mərkəzləşdirilmiş enerji optimallaşdırılmasına imkan verir.

Enerji Effektivliyi Xüsusiyyətləri

İsteğe bağlı inteqrasiya edilmiş güc ölçülməsi panel səviyyəsində və ya fərdi yük istehlakını ölçür. Nəzarətçi iqtisadçısız soyutma, tələbatla idarə olunan ventilyasiya (CO₂ əsaslı), optimal işə salma/dayandırma və soyudulmuş suyun temperaturunun sıfırlanması kimi enerji optimallaşdırma ardıcıllığını icra edə bilər - sabit parametrli nəzarətlə müqayisədə illik HVAC enerji istehlakını 15% -dən 25% azaldır.

4. Tez-tez verilən suallar

S1: HVAC İdarəetmə Paneli standart məhsuldur, yoxsa hər bir layihə üçün xüsusi hazırlanmışdır?

Hər bir panel layihənin mexaniki avadanlıq cədvəlinə, əməliyyat ardıcıllığına və elektrik yüklərinin siyahısına uyğun olaraq xüsusi hazırlanmışdır. Tətbiq mühəndislərimiz sizin P&ID, avadanlıq məlumat cədvəlləri və nəzarət spesifikasiyası əsasında işləyirlər. Standartlaşdırılmış daxili arxitekturalar və komponent kitabxanaları sayta xas tələbləri yerinə yetirərkən ardıcıl keyfiyyəti təmin edir.

S2: Hansı nəzarətçi platformasından istifadə edirsiniz - PLC və ya DDC?

Biz hər ikisini təklif edirik və layihəniz əsasında müvafiq platformanı tövsiyə edəcəyik. DDC nəzarətçiləri (BACnet-doğma) BMS inteqrasiyası ilə kommersiya binası proqramlarına uyğun gəlir. PLC-lər sənaye obyektləri, mürəkkəb ardıcıllıqlar və ya qeyri-HVAC avadanlığı ilə inteqrasiyanın tələb olunduğu yerlərdə təyin edilir. Çox satıcı dəstəyi mövcuddur — biz aparıcı brendlərlə işləyirik və açıq platforma alternativləri də təmin edə bilərik.

Q3: Panel hansı HVAC avadanlığına nəzarət edə bilər?

Panellərimiz bütün ümumi HVAC avadanlığı üçün konfiqurasiya edilmişdir: kondisioner qurğuları (sabit həcm və VAV), qablaşdırılmış dam üstü qurğular, soyuducu qurğular (hava ilə soyudulmuş və su ilə soyudulmuş), qazan sistemləri, soyuducu qüllələr, nasos sistemləri (ilkin, ikinci və üçüncü), fan coil qurğuları, istilik bərpa ventilyatorları və xaricedici sistemlər. Bütün mexaniki otağı idarə edən çoxlu avadanlıq panelləri standart təklifdir.

S4: Panel mövcud Bina İdarəetmə Sistemimizlə inteqrasiya edə bilərmi?

Bəli. BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP və LonWorks daxil olmaqla rabitə protokolları mövcuddur. BMS ilə qüsursuz qoş və oynat inteqrasiyasını təmin etmək üçün mühəndislik mərhələsində xüsusi protokolu, ötürmə sürətini və nöqtə siyahısını təsdiq edəcəyik.

5-ci sual: Panellər hansı təhlükəsizlik standartlarına və sertifikatlarına cavab verir?

Panellər aşağı gərginlikli keçid qurğuları və idarəetmə qurğuları üçün IEC 61439-1/2 standartına uyğun hazırlanmış və sınaqdan keçirilmişdir. Bütün komponentlər CE işarəsinə malikdir. Əlavə regional sertifikatlar (UL, UKCA və s.) mövcuddur. Tam zavod qəbulu testi (FAT) sənədləri dövrə yoxlanışı, izolyasiya müqaviməti sınağı, funksional ardıcıllıq sınağı və təhlükəsizlik bloklamasının yoxlanılması daxil olmaqla, hər bir panellə təmin edilir.

S6: Panel göndərilməzdən əvvəl necə sınaqdan keçirilir?

Hər bir panel hərtərəfli zavod qəbulu testindən keçir: nöqtədən nöqtəyə naqillərin yoxlanılması, izolyasiya müqavimətinin sınağı (güc və idarəetmə sxemləri), bütün motor starterlərinin və ötürücülərinin tam funksional testi, nəzarətçinin giriş/çıxış dövrəsinin yoxlanılması, təsdiq edilmiş idarəetmə rəvayətinə qarşı simulyasiya edilmiş əməliyyat ardıcıllığı testi, HMI və rabitə interfeysi funksiyalarının yoxlanılması və təhlükəsizlik bloku. Panellə birlikdə ətraflı FAT hesabatı verilir.

S7: Quraşdırıldıqdan sonra hansı texniki xidmət tələb olunur?

Tövsiyə olunan illik texniki xidmətə aşağıdakılar daxildir: boş sonluqları müəyyən etmək üçün elektrik birləşmələrinin istilik təsviri, təhlükəsizlik bloklamalarının və qəza dayanmalarının funksional yoxlanışı, sensorun kalibrlənməsinin yoxlanılması, soyuducu fanların və filtrin vəziyyətinin yoxlanılması və korpusun daxili hissələrinin ümumi təmizlənməsi. Bütün komponentlərə ön qapılar vasitəsilə daxil olmaq mümkündür; qoruyucular və kontaktor bobinləri kimi kritik ehtiyat hissələri təchiz edilmiş texniki xidmət təlimatında müəyyən edilmişdir.

S8: Sahənin istismara verilməsini dəstəkləyə bilərsinizmi?

Video zəng vasitəsilə uzaqdan işəsalma dəstəyi hər panelə daxildir. Sahədə istismara vermə və BMS inteqrasiya xidmətləri layihənin yerindən və əhatə dairəsindən asılı olaraq təşkil edilə bilər.

Yeni Beynəlxalq Hava Limanı Terminalı — HVAC İdarəetmə Panelinin Yerləşdirilməsi

Fon

Yaxın Şərqdəki böyük beynəlxalq hava limanı artan tutum tələblərini ödəmək üçün yeni sərnişin terminalı inşa etdi. 700.000 kvadratmetrdən çox ərazini əhatə edən terminal, 50°C-ə çatan ekstremal açıq hava temperaturlarında gediş zalı, gəliş salonları, pərakəndə satış zonaları, istirahət otaqları və baqajın idarə edilməsi sahələrində sərnişinlərin rahatlığını təmin etmək üçün hərtərəfli HVAC infrastrukturunu tələb edirdi.

Çağırış

Mexanik dizayn 12 su ilə soyudulmuş mərkəzdənqaçma soyuducusu, 15 kVt-dan 160 kVt-a qədər dəyişən 48 kondisioner qurğusu, çoxsaylı soyudulmuş su nasos dəstləri (ilkin və ikincil), soyuducu qüllənin ventilyatorları, enerji bərpaedici ventilyatorları və qapalı zavod sahələri və əl çantaları üçün xüsusi ventilyasiya ilə mərkəzi soyuducu qurğunu müəyyən etdi. Bütün avadanlıq çoxsaylı mexaniki mərtəbələr və dam örtüyü zavod qapaqları arasında paylanmışdır.

Layihənin elektrik podratçısı çətin tikinti qrafiki ilə üzləşdi. Hər bir avadanlıq üçün fərdi idarəetmə panellərinin saytda istehsalı uzun müddət ərzində saytda çoxlu sayda elektrikçi tələb edəcək, keyfiyyət dəyişikliyi və elektrik və nəzarət subpodratçıları arasında koordinasiya xətaları riski yaradacaq. Hava limanının operatoru həmçinin mərkəzləşdirilmiş enerji idarəetməsi və proqnozlaşdırıcı texniki xidmət üçün obyektin müəssisə BMS ilə tam BACnet inteqrasiyasını tapşırıb.

Niyə Zavod Mühəndisli HVAC İdarəetmə Panelləri?

Layihə komandası bütün HVAC idarəetmə panellərini fabrikdə hazırlanmış, əvvəlcədən sınaqdan keçirilmiş montajlar kimi satın almağı seçdi. Üstünlüklər həlledici idi:

●  Hər bir panel mexaniki avadanlıq cədvəlindən və nəzarət üzrə məsləhətçinin iş ardıcıllığından tərtib edilib, hər bir panel və ona təyin edilmiş avadanlıq arasında təkbətək uyğunluğu təmin edilib.

●  Bütün daxili enerji paylanması, mühərrik mühafizəsi, VFD-lər, idarəetmə naqilləri, PLC/DDC məntiqi və HMI konfiqurasiyası tam yığılmış və göndərilməzdən əvvəl zavodda sınaqdan keçirilmişdir - panelin quraşdırılmasına, daxil olan gücün birləşdirilməsinə və sahə sensoru kabellərinin bağlanmasına qədər vaxtın sıxılması.

●  BACnet kommunikasiya şlüzü əvvəlcədən konfiqurasiya edilmişdi və panellər gəlməmişdən əvvəl BMS inteqratoruna tam nöqtələr siyahısı verilmişdir ki, bu da uzun sahə protokolunun sazlanmasının qarşısını alır.

●  Təhlükəsizlik bloklamaları — yanğın siqnalizasiyasının söndürülməsi, soyudulmuş su boruları üçün dondan qorunma, elektrik qızdırıcıları üçün hava axınını təsdiqləyən bloklama — fabrikdə hava limanının səlahiyyətli orqanlarının ciddi təhlükəsizlik tələblərinə cavab verən sənədləşdirilmiş yoxlama ilə bərkidilmişdir.

●  Bütün 48 AHU-da ardıcıl panel dizaynı sadələşdirilmiş operator təlimi və hava limanının texniki xidməti komandası üçün ehtiyat hissələri ehtiyatı.

Yerləşdirmə

Soyuducuları, nasosları, AHU-ları və enerji bərpa sistemlərini əhatə edən səksən altı HVAC İdarəetmə Paneli istehsal edilmiş və çatdırılmışdır. Panel ölçüləri kiçik ventilyasiya qurğuları üçün divara quraşdırılmış kompakt korpuslardan tutmuş, inteqrasiya olunmuş VFD-lərə malik 160 kVt gücündə AHU-lar üçün çox bölməli döşəməli şkaflara qədər dəyişirdi. Bütün panellər yerli operatora daxil olmaq üçün BACnet/IP kommunikasiya şlüzlərini və qapıya quraşdırılmış HMI sensor ekranlarını özündə birləşdirdi. Panellər əvvəlcədən proqramlaşdırılmış və FAT sınaqdan keçirilmiş, hər bir panelin sənədlər paketi, o cümlədən quraşdırılmış məftil diaqramları, nəzarətçi məntiqi çapları və FAT sertifikatları ilə göndərilmişdir.

Nəticələr

●  Sahədə istismara vermə vaxtı ənənəvi sahədə hazırlanmış panellərə əsaslanan büdcə təxminləri ilə müqayisədə təxminən 50% azaldıldı və terminalın açılış tarixinə çatmasına kömək etdi.

●  Fabrik FAT proqramı ilkin sınaq zamanı 12 ardıcıl məntiq ziddiyyətini müəyyən etdi və aradan qaldırdı — başqa halda bahalı yerlərdə problemlərin aradan qaldırılması zamanı ortaya çıxa biləcək problemlər.

●  BACnet-in hava limanı BMS ilə tam inteqrasiyası panelin enerjiləşdirilməsindən sonra üç həftə ərzində əldə edilib, bütün 86 panel əməliyyat məlumatlarını bildirir və nəzarət əmrlərini qəbul edir.

●  İstismarın birinci ilində BMS-də qeydə alınmış məlumatlar qurğular komandasına soyudulmuş suyun temperaturu sıfırlama cədvəllərini optimallaşdırmağa imkan verdi və ilkin dizayn bazası ilə müqayisədə soyuducu qurğunun enerji istehlakında 12% azalma əldə etdi.

●  Hava limanının texniki xidmət podratçısı komandanın səmərəli tanışlığı üçün standartlaşdırılmış panel dizaynını və hərtərəfli sənədləri əsas götürərək minimal düzəldici iş barədə məlumat verdi.
