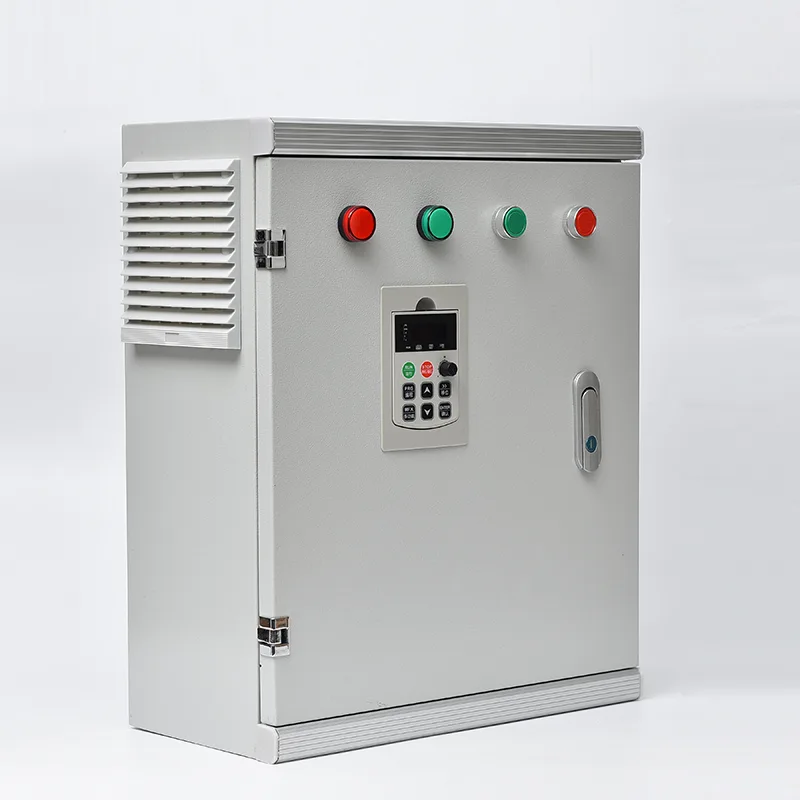

Ağıllı Suvarma İdarəetmə Qutusu

İdarəetmə qutusu bir PLC və ya xüsusi suvarma tənzimləyicisini, elektron açarları, nasos kontaktorlarını və ya VFD-ləri, klapan çıxış terminallarını, idarəetmə transformatorunu və tək divara və ya döşəməyə dayanan korpusa birləşir. O, torpağın nəmlik sensorlarından, yağış ölçənlərdən, temperatur və rütubət sensorlarından, axın sayğaclarından və təzyiq ötürücülərindən daxil olan məlumatları qəbul edir, sonra konfiqurasiya edilə bilən zonalar üzrə proqramlaşdırılmış suvarma cədvəllərini icra edir - modeldən asılı olaraq adətən 4-dən 120-dək solenoid klapan - ardıcıl və ya üst-üstə düşən qruplarda. Pompanın işə salınması məntiqi əsas nasosun və ya gücləndirici nasosun hər hansı bir klapan açılmazdan əvvəl işə düşməsini və bütün klapanlar bağlandıqdan sonra sönməsini təmin edərək quru işləmə və təzyiq artımının qarşısını alır. İnteqrasiya edilmiş 4G/LoRa/Wi-Fi kommunikasiya modulu real vaxt rejimində tarla məlumatlarını və əməliyyat vəziyyətini bulud platformasına ötürür, burada yetişdiricilər suvarma tarixçəsinə baxa, cədvəlləri tənzimləyə və smartfon proqramı və ya veb idarəetmə paneli vasitəsilə nasazlıq siqnalları ala bilərlər. Hədəf EC və pH dəyərlərinə əsaslanan konfiqurasiya edilə bilən inyeksiya nasosları vasitəsilə maye gübrə və ya turşunun dəqiq dozasını təyin etməyə imkan verən çoxkanallı gübrələmə nəzarəti seçim kimi mövcuddur. Korpus, açıq havada quraşdırma üçün IP55 və ya daha yüksək qiymətləndirilmiş, hava şəraitinə davamlı toz örtüklü sinklənmiş və ya paslanmayan poladdan hazırlanır. Batareyanın ehtiyat nüsxəsi ilə günəş enerjisi uyğunluğu şəbəkədən kənar saytlar üçün mövcuddur, standart AC modelləri isə 110 V-dan 415 V-a qədər tək fazalı və ya üç fazalı təchizatı əhatə edir.

İdeal Tətbiqlər

Kiçik bağçılıq tunellərindən tutmuş geniş meyvə bağlarına qədər, Ağıllı Suvarma İdarəetmə Qutusu əl ilə suvarma və təxminləri məhsulun həqiqətən ehtiyac duyduqlarına cavab verən avtomatlaşdırılmış, sensorla idarə olunan su idarəetməsi ilə əvəz edir.

Kənd Təsərrüfatı Suvarma və Geniş Bitkiçilik

Geniş miqyaslı tarla bitkiləri, meyvə bağları və üzüm bağları əmlak boyunca onlarla solenoid klapanları idarə edən çox zonalı avtomatlaşdırılmış suvarmadan faydalanır. Nəzarətçi torpaq rütubəti hədlərinə, məhsulun böyümə mərhələsinə və yerli buxarlanma məlumatlarına uyğun olaraq suyu çatdırarkən sabit sistem təzyiqini saxlamaq üçün zonaları bir-bir sıralayır. Axın sayğacının inteqrasiyası real vaxt rejimində hər bir suvarma dövrünün nəzərdə tutulan həcmi çatdırdığını, tıxanmaları və ya boruların qırılmalarını dərhal qeyd edir.

İstixana və Qorunan Əkinçilik

İstixana mühitləri məhdud böyüyən məkanda su və qida maddələrinə dəqiq nəzarət tələb edir. Nəzarət qutusu ətraf mühit sensorları ilə - temperatur, rütubət, işıq intensivliyi və substratın rütubəti ilə birləşir ki, sabit taymerlər deyil, bitki tələbi əsasında suvarmağa başlayır. Çoxkanallı gübrələmə injektorları maye gübrəni və pH tənzimləyicilərini qapalı dövrəli EC/pH nəzarəti altında dozalayır və hər bir məhsulun lazımi konsentrasiyada dəqiq qida reseptini almasını təmin edir. Uzaqdan giriş yetişdiricilərə bir smartfondan birdən çox istixana körfəzinə nəzarət etməyə imkan verir.

Landşaft və Bələdiyyə Yaşıl Məkanı

Bələdiyyə orqanları tərəfindən idarə olunan parklar, idman meydançaları, qolf meydançaları və yol kənarındakı abadlıq dağılmış ərazilərdə etibarlı, proqramlaşdırıla bilən suvarma tələb edir. Nəzarət qutusu vaxta əsaslanan və ya sensor tərəfindən işə salınan cədvəl üzrə çoxsaylı solenoid klapan stansiyalarını idarə edir, yağış sensoru girişi ilə su israfının qarşısını almaq üçün yağışlı hava zamanı suvarmağı avtomatik dayandırır. 4G bağlantısı şəhər əməliyyat mərkəzindən mərkəzləşdirilmiş idarəetməyə imkan verir və texniki xidmət qruplarının hər bir sahəyə baş çəkməsinə ehtiyacı azaldır.

Günəş enerjisi ilə işləyən Uzaq Təsərrüfatlar

Bir çox kənd təsərrüfatı sahələrində etibarlı elektrik şəbəkəsi yoxdur. İdarəetmə qutusu tam avtonom şəbəkədən kənar işləmə üçün günəş paneli sırası, batareya bankı və aşağı güclü DC qapanma solenoid klapan çıxışları ilə konfiqurasiya edilə bilər. Nəzarətçi nasosun işə salınmasını (günəş enerjisi ilə işləyən quyudan və ya çən axınından), zonalı klapan sıralamasını və məlumat ötürülməsini idarə edir - bunların hamısı yerində fotovoltaik sistemlə təchiz edilir.

Bağçılıq, Fidanlıq və Xüsusi Bitkilər

Konteynerlər, giləmeyvə təsərrüfatları və kəsilmiş çiçək əməliyyatları tez-tez müxtəlif məhsul növləri olan kiçik zonaları suvarır, hər biri fərqli suvarma rejimi tələb edir. İdarəetmə qutusu müstəqil başlanğıc vaxtları, işləmə müddətləri və gübrələmə reseptləri ilə zona üzrə proqramlaşdırılmış cədvəlləri dəstəkləyir. Torpağın rütubətinə əsaslanan aşındırma həssas bitkilərin həddindən artıq suvarılmasının qarşısını alır, eyni zamanda şaxtadan qoruyan çiləyici ardıcıllıqlar temperatur sensoru hədləri ilə işə salına bilər.

Suvarma rayonları və kommunal sxemlər

Suyun həcminə və ya vaxtına görə fərdi yetişdiricilərə ayrıldığı bölgələrdə idarəetmə qutusu kənd təsərrüfatı suyunun ölçülməsi üçün IC kartı və ya RFID istifadəçi autentifikasiyasını dəstəkləyir. Hər bir istifadəçinin istehlakı qeyd olunur və idarəetmə platformasına yüklənir, bu da ödəniş əsasında suyun bölüşdürülməsinə, illik çəkilmə limitlərinə və kvotalar aşıldığında nasosun avtomatlaşdırılmış şəkildə bağlanmasına imkan verir.

3. Texniki Dərin Dalış

Ağıllı Suvarma İdarəetmə Qutusu, müxtəlif sahə şəraitində etibarlı, nəzarətsiz suvarma avtomatlaşdırmasını təmin edərək, PLC-əsaslı ardıcıllığı, çox sensorlu giriş emalını və sənaye səviyyəli enerji idarəetməsini bir zavodda sınaqdan keçirilmiş korpusda birləşdirir.

Nəzarətçinin nüvəsi və proqramlaşdırma məntiqi

İdarəetmə qutusu konfiqurasiya edilə bilən I/O ilə sənaye PLC və ya xüsusi suvarma nəzarətçisi ətrafında qurulmuşdur. Nəzarətçi hansı zonaların, hansı ardıcıllıqla, nə qədər müddətə və hansı başlanğıc şərtlərində aktivləşdiyini müəyyən edən suvarma proqramlarını icra edir. Planlaşdırma seçimlərinə vaxt əsaslı (konkret günlər və vaxtlar), sensor əsaslı (torpağın nəmlik həddi, yağışın aşkarlanması) və interval əsaslı (hər N saat və ya gündə) daxildir. Nəzarətçi həmçinin nasosun işə salınması məntiqini idarə edir: birinci klapan solenoidi enerji verməzdən əvvəl əsas nasos rölesi bağlanır və sonuncu klapan bağlanana qədər bağlı qalır, əlavə olaraq magistral xətti yumaq üçün konfiqurasiya edilə bilən işləmə müddəti. Bu ardıcıllıq quru nasosa qarşı klapan açılmasının qarşısını alır, su çəkicinin qəfil işə düşməsini və dayanmasını aradan qaldırır və nasosu ölü başlıqdan qoruyur. Çox zonalı əməliyyat üçün tənzimlənən zonalararası gecikmə sistem təzyiqini klapan keçidləri arasında sabitləşdirməyə imkan verir.

Sensor Girişi və Ətraf Mühitin Monitorinqi

İdarəetmə qutusu bir sıra sahə sensoru girişlərini qəbul edir: torpağın nəmlik zondlarından, təzyiq ötürücülərindən və axın sayğaclarından analoq 4–20 mA və ya 0–10 V siqnalları; axın sayğaclarından və yağış ölçmə cihazlarından rəqəmsal impuls girişləri; float açarlarından və təzyiq açarlarından rəqəmsal açma/söndürmə girişləri; və rütubəti, temperaturu və elektrik keçiriciliyini ölçən çox parametrli torpaq sensorlarından RS485 Modbus RTU məlumatları. Nəzarətçi davamlı olaraq bütün girişləri skan edir, oxunuşları istifadəçi tərəfindən müəyyən edilmiş hədlərlə müqayisə edir. Torpağın rütubəti hədəfdən aşağı düşərsə, suvarma işə salınır. Yağış aşkar edilərsə, planlaşdırılmış suvarma dayandırılır. Əgər axın sürəti gözlənilən diapazondan kənara çıxarsa, boru qırılması və ya bloklanmış emitent siqnalı yaradılır. Bütün sensor məlumatları vaxt möhürlənir və trend təhlili üçün daxil edilir.

Valf və Nasos İdarəetmə Çıxışları

Valf çıxışları adətən 24 VAC və ya 12 VDC-dir, standart suvarma solenoid klapanları ilə uyğun gəlir. Çıxış konfiqurasiyası həm AC qapanma solenoidlərini (açmaq/bağlamaq üçün ani nəbz) və aşağı gücə malik şəbəkədənkənar tətbiqlər üçün DC kilidləmə solenoidlərini dəstəkləyir. Nasos çıxışları nasos motorunun kontaktor bobini və ya VFD işə salma əmri üçün qiymətləndirilmiş rele kontaktlarıdır. Dəyişən sürətli nasoslardan istifadə edən saytlar üçün 4–20 mA və ya 0–10 V analoq çıxış sistem təzyiqinə və ya axın tələbinə əsasən VFD-yə sürət istinadını təmin edir. Sahə naqillərindəki nasazlıqların prosessoru zədələməsinin qarşısını almaq üçün hər bir çıxış fərdi olaraq qorunur və optik olaraq nəzarətçidən təcrid olunur.

Rabitə və Uzaqdan İdarəetmə

İdarəetmə qutusuna sayt infrastrukturundan asılı olaraq 4G mobil modem, LoRa modulu, Wi-Fi interfeysi və ya Ethernet portu daxildir. Məlumat MQTT və ya HTTP protokolundan istifadə edərək bulud platformasına ötürülür. Platforma bütün qoşulmuş sensorlar və çıxışların real vaxt rejimində monitorinqi, cədvəlin uzaqdan tənzimlənməsi, fərdi klapanların və ya nasosların əl ilə dəyişdirilməsi, təkan mesajı və ya SMS vasitəsilə həyəcan bildirişi və torpağın rütubəti, axını, təzyiqi və suvarma hadisələrinin tarixi məlumat qrafiki üçün veb tablosunu və smartfon tətbiqini (iOS və Android) təmin edir. Mövcud SCADA sistemi olan saytlar üçün nəzarətçi bulud qatı olmadan birbaşa inteqrasiya üçün bütün I/O nöqtələrini və konfiqurasiya parametrlərini üzə çıxararaq RS485 və ya Modbus TCP üzərindən Modbus RTU-nu dəstəkləyir.

Fertiqasiya inteqrasiyası

İsteğe bağlı gübrələmə modulu daxil olduqda, idarəetmə qutusu hər birində xüsusi dozaj pompası və ya venturi injektoru olan bir-dörd enjeksiyon kanalını idarə edir. Nəzarətçi hədəf gübrə nisbətinə əsaslanaraq tələb olunan enjeksiyon dərəcəsini hesablamaq üçün suvarma magistral axını ölçən cihazına nəzarət edir, sonra təyin edilmiş nöqtəni saxlamaq üçün dozaj nasosunu modulyasiya edir. EC/pH ilə idarə olunan konfiqurasiyalarda, suvarma magistral və ya qayıdış xəttindəki sensorlar rəy verir və nəzarətçi müəyyən edilmiş zolaqlar daxilində qida konsentrasiyasını və pH-ı saxlamaq üçün PID dövrəsi vasitəsilə enjeksiyon dərəcələrini tənzimləyir. Qarışdırıcı nəzarət çıxışları gübrə ehtiyatı çənlərini qarışıq saxlayır.

Enerji təchizatı və şəbəkədən kənar konfiqurasiya

Standart idarəetmə qutusu birfazalı 110–240 VAC və ya üç fazalı 380–415 VAC şəbəkə təchizatı ilə işləyir. İdarəetmə transformatoru nəzarətçi və klapan çıxışları üçün 24 VAC/VDC təmin edir. Şəbəkədən kənar konfiqurasiyalar bir MPPT günəş enerjisi doldurma tənzimləyicisini, PV massivini (adətən 300 Vt-dan 1000 Vt-a qədər) və dərin dövrəli batareya bankını (12 V və ya 24 V) birləşdirir. Nəzarətçi batareyanın doldurulma vəziyyətinə nəzarət edir və batareyanın gərginliyi istifadəçi tərəfindən müəyyən edilmiş aşağı güc həddinə düşərsə, qeyri-kritik yükləri azalda və ya planlaşdırılan suvarmanı təxirə sala bilər. Batareyanın tutum tələblərini minimuma endirmək üçün günəş enerjisi sahələri üçün yalnız bir anlıq açıq/bağlanan impuls zamanı enerji istehlak edən DC kilidli solenoid klapanlar təyin edilmişdir.

Mühafizə və Ətraf Mühitin Mühafizəsi

Korpus 1,5-2,0 mm sinklənmiş polad təbəqədən və ya UV şüalarına davamlı toz örtüklü 304 dərəcəli paslanmayan poladdan hazırlanır. Standart IP55 reytinqi açıq havada divar montajı və ya suvarılan ərazinin kənarında dirək montajı üçün uyğundur. Daşqınlara meylli və ya yüksək rütubətli mühitlər üçün IP65 mövcuddur. Tropik iqlimlərdə birbaşa günəş qurğuları üçün günəşdən qoruyucu örtük tövsiyə olunur. Kabel girişi korpusun bazasında yerləşən IP dərəcəli sıxılma vəziləri vasitəsilə həyata keçirilir. Daxili ventilyasiya passivdir, rütubət və həşəratlar istisna olmaqla, tənəffüs drenajları təzyiqi bərabərləşdirir. Bütün daxili dövrə lövhələri rütubət və kənd təsərrüfatı kimyəvi buxarlarının korroziyasının qarşısını almaq üçün uyğun şəkildə örtülmüşdür. Daxil olan elektrik və rabitə xətlərindəki dalğalanmadan qorunma qurğuları ildırım vurması nəticəsində yaranan keçidlərdən qoruyur. Qapı ilə kilidlənmiş əsas izolyator təhlükəsiz texniki girişi təmin edir. Nəzarətçi bütün proqramları, cədvəlləri və daxil edilmiş məlumatları qeyri-sabit yaddaşda saxlayır və enerji kəsilməsi zamanı sıfır məlumat itkisini təmin edir.

4. Tez-tez verilən suallar

S1: İdarəetmə qutusu hansı növ sensorlara qoşula bilər?

İdarəetmə qutusu aşağıdakıları qəbul edir: torpağın nəmlik sensorları (4–20 mA, 0–10 V və ya Modbus RS485 çıxışı olan tənziometrik, tutum və ya TDR tipli), yağış ölçənlər (puls girişi), axın ölçənlər (puls və ya 4–20 mA), təzyiq ötürücüləri (4–20 mA), temperatur vericiləri (Flome 2), temperatur və ya temperatur 0, və ya modbus çənlər və rezervuarlar üçün açarlar və səviyyə ötürücüləri və meteoroloji stansiya məlumatları (xarici hava stansiyasından və ya bulud API-dən Modbus vasitəsilə). Mühəndislərimiz layihənin spesifikasiyası zamanı sensor uyğunluğunu təsdiq edəcəklər.

2-ci sual: Bir idarəetmə qutusu neçə suvarma zonasını idarə edə bilər?

Standart konfiqurasiyalar 4-dən 24-ə qədər simli zonaları dəstəkləyir. Genişləndirmə modulları 48, 72 və ya daha çox zonaya miqyaslamağa imkan verir. Çox böyük yerləşdirmələr üçün LoRa vasitəsilə əlaqə quran simsiz uzaq terminal blokları əsas idarəetmə qutusundan bir neçə kilometrə qədər olan əlavə klaster klasterlərini idarə edə bilər ki, bu da əmlak boyunca yüzlərlə zonanın mərkəzləşdirilmiş şəkildə idarə olunmasına imkan verir.

S3: İdarəetmə qutusu şəbəkə gücü olmadan işləyə bilərmi?

Bəli. Şəbəkədən kənar konfiqurasiya inteqrasiya olunmuş MPPT günəş enerjisi şarj tənzimləyicisi, PV panelləri və dərin dövrəli akkumulyator anbarı ilə mövcuddur. Enerji istehlakını minimuma endirmək üçün DC kilidli solenoid klapanlar istifadə olunur. Nəzarətçi batareyanın vəziyyətinə nəzarət edir və gərginlik aşağı güc həddinə düşərsə, kritik olmayan əməliyyatları təxirə salır. Bu konfiqurasiya şəbəkə enerjisinin sərfəli olmadığı uzaq fermalarda və otlaqlarda geniş istifadə olunur.

4-cü sual: Mən smartfonumdan suvarma sisteminə nəzarət edə bilərəmmi?

Bəli. İdarəetmə qutusu məlumatları 4G, Wi-Fi və ya Ethernet vasitəsilə bulud platformasına ötürür. Siz real vaxt rejimində torpağın nəmini, axın məlumatlarını və klapan statusunu görə bilərsiniz; suvarmaya uzaqdan başlamaq və ya dayandırmaq; cədvəlləri və hədləri tənzimləmək; və təkan mesajı və ya SMS vasitəsilə həyəcan bildirişləri alın - hamısını müşayiət edən smartfon proqramından və ya veb tablosundan.

S5: Nəzarətçi nasosun qorunmasını necə idarə edir?

Nəzarətçi, hər hansı bir klapan açılmadan əvvəl nasosun işə salınmasını və bütün klapanlar bağlandıqdan sonra nasosun dayanmasını ardıcıllıqla həyata keçirərək ölü başlıq işinin qarşısını alır. Əgər axın ölçən nasosun işləməsinə baxmayaraq axın olmadığını aşkar edərsə, quru işləmə siqnalı yaradılır və nasos bağlanır. Təzyiq sensoru girişi yüksək təzyiq və aşağı təzyiqdən qorunmağa imkan verir. Nasos çıxışı daha böyük mühərriklər üçün yumşaq starter və ya VFD ilə əlaqə qura bilər.

6-cı sual: Əgər rabitə itərsə, suvarma ilə nə baş verir?

Nəzarətçi bütün proqramları və cədvəlləri yerli qeyri-sabit yaddaşda saxlayır. Bulud platforması ilə əlaqə kəsilərsə, nəzarətçi daxili real vaxt saatından istifadə edərək avtonom şəkildə proqramlaşdırılmış cədvəlini icra etməyə davam edir. Sensor əsaslı başlanğıc şərtləri (torpağın rütubəti, yağış ölçmə cihazı) da işləməyə davam edir. Rabitə bərpa edildikdə, buferləşdirilmiş məlumat buludla sinxronlaşdırılır.

S7: Bir idarəetmə qutusu həm suvarma, həm də gübrələməni idarə edə bilərmi?

Bəli. İsteğe bağlı gübrələmə modulu xüsusi nasos və ya venturi nəzarəti ilə bir-dörd enjeksiyon kanalını idarə edir. Dozlama vaxta, axına mütənasib inyeksiyaya və ya suvarma magistralındakı sensorların rəyindən istifadə edərək qapalı dövrə EC/pH nəzarətinə əsaslana bilər. Qarışdırıcı çıxışları gübrə ehtiyatı çənlərini asma vəziyyətdə saxlayır.

S8: Nəzarət qutusuna hansı texniki qulluq tələb olunur?

Müntəzəm texniki qulluq minimaldır: korpusun və qapı möhürünün aylıq vizual təftişi, rübdə bir dəfə elektrik kəsişmələrinin möhkəmliyə görə yoxlanılması və bütün klapan çıxışlarının və sensor girişlərinin illik funksional sınağı. Günəş enerjisi sistemi quraşdırılıbsa, batareya terminalları və elektrolit səviyyələri (su basmış batareyalar üçün) hər rüb yoxlanılmalıdır. Nəzarətçinin özündə hərəkət edən hissələr yoxdur və planlaşdırılmış dəyişdirmə tələb etmir.

5.Böyük Miqyaslı Meyvə Bağçası Əməliyyatı — Avtomatlaşdırılmış Çox Zonalı Suvarma Yerləşdirməsi

Fon

Cənubi Avropada meyvə yetişdirən müəssisə dalğalı ərazidə 180 hektar daş meyvə və sitrus bağlarını idarə edirdi. Suvarma bir neçə quyudan və ümumi su anbarından çəkilib, magistral xətlər şəbəkəsi vasitəsilə ayrı-ayrı bağ bloklarına xidmət edən təxminən 90 solenoid klapan klasterinə paylanıb. Əməliyyat, gecə-gündüz klapanları açmaq və bağlamaq üçün bloklar arasında hərəkət edən sahə işçiləri tərəfindən əl ilə idarə olunan sabit vaxt cədvəlləri əsasında suvarılırdı.

Çağırış

Klapanın əllə işləməsi əmək tutumlu və qeyri-dəqiq idi. Suvarmaçılar bloklar arasında torpaq rütubətinin dəyişməsindən asılı olmayaraq eyni iş vaxtını tətbiq edirdilər ki, bu da gil üstünlük təşkil edən zonalarda həddən artıq suvarmaya və qumlu silsilələrdə az suvarmaya səbəb olur. Yayın pik dövründə komanda 24 saat ərzində planlaşdırılan bütün dəstləri tamamlamaq üçün mübarizə apardı. Nasos işə salınması çox vaxt klapan mövqeləri ilə əlaqələndirilmirdi - nasos işləməzdən əvvəl klapanlar açılır, bu da hava qıfıllarına və magistral armaturları zədələyən su çəkicinə səbəb olur. Təsərrüfatdakı quyu nasosları da növbələrin sonunda qapalı siyirtmələrə qarşı işləyərək həddindən artıq yüklənmələri dayandırırdı. Gübrə yeridilməsi blok başına tətbiq dərəcəsi qeyd edilmədən ayrıca əl ilə venturi sistemi ilə idarə olunurdu.

Yetiştirici bütün klapanları, nasosları və gübrələməni idarə edə bilən, uzaqdan izlənilə bilən və suvarma əməyini nəzarətçi roluna endirə bilən vahid inteqrasiya olunmuş idarəetmə sistemi istəyirdi.

Nə üçün Ağıllı Suvarma İdarəetmə Qutuları?

Təsərrüfat blokunun yerləşdirilməsi mərkəzləşdirilmiş bir arxitektura təklif etdi: nasos anbarındakı bir əsas idarəetmə qutusu nasosun bütün işə salınmasını və magistral təzyiqi idarə edir, hər bir peyk klapan klasterində LoRa simsiz uzaq terminal blokları əsas nəzarətçi ilə əlaqə saxlayır. Bu, meyvə bağçası boyunca nəzarət kabellərinin xəndəklərin açılmasının qarşısını aldı.

İdarəetmə qutusu altı nasos çıxış kanalı (dörd quyu, iki gücləndirici nasos), magistral xəttdə təzyiq ötürücü girişi, quru işdən qorunmaq və ümumi axını izləmək üçün hər nasosun boşaldılması üzrə debimetr girişləri və peyk RTU-larda 90 simsiz klapan çıxışı ilə konfiqurasiya edilmişdir. Torpağın rütubətinin monitorinqi şəbəkəsi yerləşdirildi - təmsil olunan torpaq zonalarında altı çox dərinlikli tutumlu zond - Modbus RS485 vasitəsilə nəzarətçiyə qoşuldu.

Gübrələmə üç dozaj kanalı vasitəsilə inteqrasiya edilib, hər biri axın-mütənasib məntiqlə idarə olunan dəyişən sürətli inyeksiya nasosu ilə. Nəzarətçi magistral axın sayğacına nəzarət etdi və hansı blokların suvarılmasından asılı olmayaraq hədəf gübrə konsentrasiyasını saxlamaq üçün inyeksiya sürətini tənzimlədi.

Proqramlaşdırma hər bir blok üçün planlaşdırılmış suvarma dövrünün davam edib-etməyəcəyini müəyyən edən torpaq rütubəti hədləri ilə meyvə bağı bloku ilə qurulmuşdur. Yağış ölçmə cihazı 5 mm yağışdan sonra 24 saat ərzində bütün planlaşdırılan suvarmanı avtomatik dayandırdı. Bütün məlumatlar 4G vasitəsilə bulud platformasına ötürülüb, təsərrüfat menecerinə bütün əməliyyat üçün vahid idarəetmə paneli verilib.

Yerləşdirmə

Meyvə bağçasında paylanmış 16 LoRa simsiz RTU ilə iki əsas nasos anbarında iki əsas Ağıllı Suvarma İdarəetmə Qutuları quraşdırılmışdır. Sistem altı nasosu, 90 suvarma klapanını və üç gübrələmə kanalını idarə edirdi. Nasos anbarlarında elektrik şəbəkəsi verilirdi; RTU-lar daxili batareyalarla günəş enerjisi ilə işləyirdi. Təsərrüfatda mövcud elektromaqnit klapanlar və nasos kontaktorları saxlanılmaqla, məhsul yığımı dövründən kənarda dörd həftə ərzində quraşdırma və istismara vermə işləri başa çatdırıldı.

Nəticələr

●  Suvarma əməyi dörd nəfərlik sahə qrupundan bulud tablosuna nəzarət edən və ara-sıra sahə yoxlamaları həyata keçirən bir nəzarətçiyə endirildi.

●  Daha ağır torpaqlarda lazımsız suvarmanı aradan qaldıran torpaq rütubətinə əsaslanan blok cədvəli ilə idarə olunan ilk tam mövsümdə su sərfi təxminən 28% azalıb.

●  Nasosla bağlı texniki xidmət çağırışları əhəmiyyətli dərəcədə azalıb: quru işləmə səfərləri axına əsaslanan qorunma ilə aradan qaldırıldı və koordinasiyalı nasos-klapan ardıcıllığı ilə magistral armaturlara su çəkiclərinin zədələnməsi dayandırıldı.

●  Axına mütənasib inyeksiya vasitəsilə gübrə istifadəsi 15% azaldıldı, hər blok üzrə tətbiq qeydləri indi uyğunluq və aqronomik yoxlama üçün avtomatik daxil edilir.

●  Təsərrüfat meneceri bildirdi ki, smartfonda bütün suvarma sisteminin statusuna baxmaq imkanı - xüsusilə işdənkənar və həftə sonları - əhəmiyyətli əməliyyat faydası olub.
