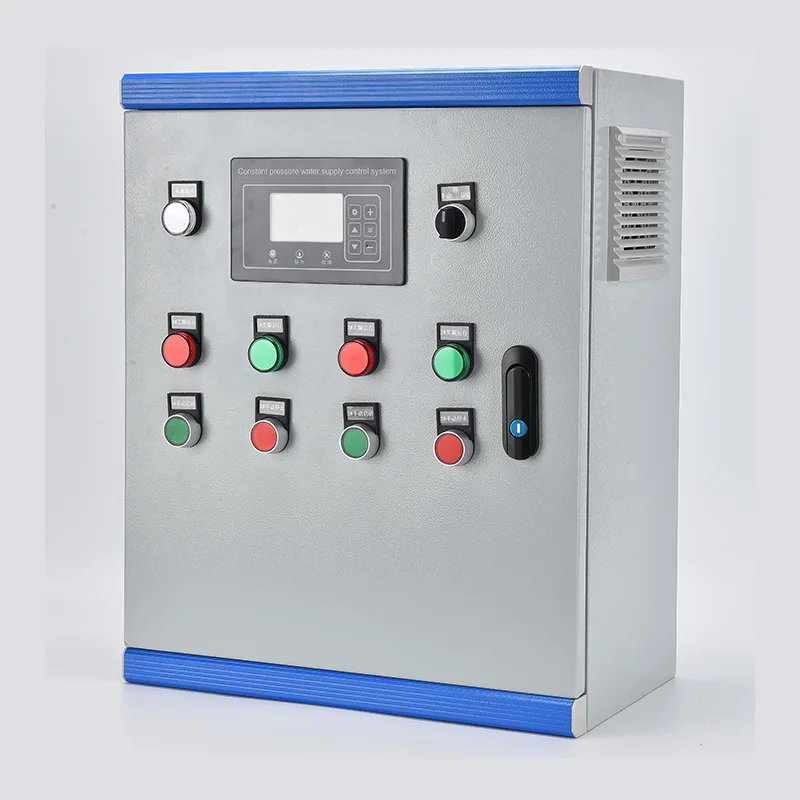

Daimi Təzyiqli Su Təchizatı İdarəetmə Şkafı

Daimi Təzyiqli Su Təchizatı İdarəetmə Şkafı VFD, PLC və ya xüsusi nasos tənzimləyicisini, daxil olan elektrik açarlarını, nasos başına çıxış kontaktorlarını, idarəetmə transformatorunu və təzyiq ötürücü interfeysini tək mərtəbədə dayanan korpusa birləşdirir. Güc göstəriciləri 380-480 V üç fazada 0,75 kVt-dan 400 kVt-a qədərdir. Əsas başlıqdakı təzyiq sensoru nəzarətçiyə 4-20 mA siqnal verir, o, faktiki təzyiqi istifadəçi tərəfindən müəyyən edilmiş təyinat nöqtəsi ilə davamlı olaraq müqayisə edir və tənzimləməni ±0,02 MPa daxilində saxlamaq üçün PID dövrəsi vasitəsilə VFD çıxış tezliyini tənzimləyir. Çox nasoslu sistemlərdə aparıcı nasos VFD nəzarəti altında işləyir, gecikmə nasosları isə ardıcıl olaraq işə salınır və ya tələb dəyişdikcə tökülür. Növbətçi dövriyyə balansları bütün nasoslarda saatlarla işləyir. Qoruma quru işləmə, həddindən artıq yüklənmə, faza itkisi, qısaqapanma və həddindən artıq təzyiqi əhatə edir. Qapıya quraşdırılmış HMI sensor ekranı sistem təzyiqini, nasosun vəziyyətini, tezliyi, nasazlıq qeydlərini və enerji məlumatlarını göstərir. Modbus RTU/TCP və ya əlavə 4G bulud şlüzü vasitəsilə əlaqə uzaqdan monitorinq və SCADA inteqrasiyasına imkan verir. Korpus toz örtüklü sinklənmiş poladdan hazırlanmışdır, IP54 standartı və ya açıq havada istifadə üçün IP65-ə qədərdir.

İdeal Tətbiqlər

Dəyişən tələbata baxmayaraq su təzyiqinin sabit qalmalı olduğu yerlərdə, Daimi Təzyiqli Su Təchizatı İdarəetmə Şkafı çəkisi saxlama və sabit sürət nasosunu avtomatlaşdırılmış, tələbata cavab verən idarəetmə ilə əvəz edir.

Bələdiyyə su təchizatı və gücləndirici stansiyalar

Şəhər su şəbəkələri pik saatlar və gecə aşağı axın dövrləri arasında geniş təzyiq dəyişiklikləri ilə qarşılaşır. Şkaf nasosun sürətini və quruluşunu modulyasiya edərək, boru birləşmələrini gərginləşdirən və xidmət şikayətləri yaradan enişləri və dalğaları aradan qaldıraraq təyin edilmiş şəbəkə nöqtələrində sabit təzyiqi saxlayır. Uzun ötürmə şəbəkələri boyunca gücləndirici stansiyalar üçün PID dövrəsi dəyişən yuxarı təzyiqə və dəyişən aşağı axın axınına uyğunlaşır.

Hündürmərtəbəli yaşayış və kommersiya binaları

Mənzil qüllələri, otellər və ofis blokları yuxarı mərtəbələrdə etibarlı təzyiqə ehtiyac duyur. Çoxsaylı şaquli çoxmərhələli nasosları olan sabit təzyiq şkafı, doluluğa əsaslanan tələbata uyğun olaraq çıxışı avtomatik tənzimləyir – günorta saatlarında aşağı, səhər və axşam zirvələrində daha yüksəkdir. Sistem, struktur yükü, legionella riski və texniki xidmətə giriş tələbləri ilə birlikdə böyük dam çənlərinə ehtiyacı aradan qaldırır.

Sənaye Prosesi və Soyuducu Su

İstehsal zavodları, qida emalı müəssisələri və elektrik stansiyaları sıx nəzarət olunan təzyiqdə emal suyuna ehtiyac duyur. Şkaf soyuducu qüllənin makiyajını, yuyulma xətlərini, qazan yemini və istehsal suyu dövrələrini proses ehtiyaclarına uyğun tənzimləmə dəqiqliyi ilə təmin edir. VFD-əsaslı nəzarət tənzimləmə ilə bağlı enerji israfını və klapan aşınmasını aradan qaldırır.

Kənd Təsərrüfatı Suvarma

Böyük miqyaslı damcı, çiləyici və mərkəz dönmə sistemləri müxtəlif emitent xüsusiyyətlərinə malik sahə zonalarında sabit təzyiqdə dəyişən axına ehtiyac duyur. Şkaf sualtı quyu və üfüqi gücləndirici nasoslar da daxil olmaqla bir çox nasos konfiqurasiyasını idarə edir və çıxışı avtomatik olaraq açıq suvarma zonalarının sayına uyğunlaşdırır. Quraşdırılmış quru işdən qorunma mənbəyi suyun səviyyəsinin dəyişməsi zamanı nasosları qoruyur.

Kənd və İcma Su Təchizatı

Kənd sistemləri və ucqar yaşayış məntəqələri nasosun əllə işləməsini əvəz edən avtomatlaşdırılmış təzyiqin idarə edilməsindən faydalanır. Saxlama çəni səviyyəsinin sensoru ilə inteqrasiya olunmuş kabinet, istehlakçılara daimi təzyiq göstərərkən çən doldurulmasını saxlamaq üçün avtomatik işə başlayır və dayanır. 4G vasitəsilə uzaqdan monitorinq bir operatora mobil telefondan və ya mərkəzi SCADA-dan çoxlu səpələnmiş stansiyaları idarə etməyə imkan verir.

Otel, kurort və qonaqpərvərlik

Ərazidə yayılmış binaları olan kurortlar və istirahət obyektləri qonaq otaqları, mətbəxlər, camaşırxana və abadlıq üçün vahid təzyiqə ehtiyac duyur. Şkaf səhər və axşam pik tələbatını ödəmək üçün çoxlu nasosları idarə edir, eyni zamanda qeyri-pik saatlarda enerjini azaldır, sistem əsasən gecə ərzində yuxu rejimində olur.

Texniki Dərin Dalış

Daimi Təzyiqli Su Təchizatı İdarəetmə Şkafı VFD sürətinə nəzarəti, PLC əsaslı nasos ardıcıllığını və hərtərəfli mühafizəni bir nasosdan çox nasoslu qurğulara üçün avtonom təzyiqin idarə edilməsini təmin edərək, zavodda yığılmış tək korpusda birləşdirir.

PID Qapalı Döngü Təzyiq Tənzimlənməsi

Əsas başlıq borusundakı təzyiq ötürücü su təzyiqini 4-20 mA analoq siqnala çevirir. Nəzarətçi rəqəmsal PID alqoritmini işlədir: mütənasib qazanc sistemin təzyiq sapmasına nə dərəcədə aqressiv reaksiya verdiyini müəyyənləşdirir, inteqral vaxt sabit vəziyyətin ofsetini aradan qaldırır və törəmə sönümləmə ani axın dəyişiklikləri zamanı həddi aşmağı dayandırır. PID çıxışı birbaşa VFD tezliyi arayışını təyin edir, nasos sürətini real vaxt tələbinə uyğunlaşdırmaq üçün tənzimləyir. Xüsusi sistem xüsusiyyətlərinə - boru uzunluğuna, nasos əyrisinə və təzyiq qabının həcminə uyğunlaşdırıldıqdan sonra tipik tənzimləmə dəqiqliyi ±0,02 MPa daxilində olur.

Çox Pompalı Sıralama Məntiqi

Tələb bir VFD ilə idarə olunan nasosun tutumunu aşdıqda, nəzarətçi əlavə nasosları işə salır. Qurğuşun nasosu VFD nəzarəti altında işləyir. Əgər o, maksimum tezlikə çatırsa və təzyiq hələ də təyin olunmuş nöqtədən aşağı düşərsə, nəzarətçi bu nasosu bypass kontaktoru vasitəsilə sabit sürətli işə köçürür və VFD nəzarəti altında lag nasosunu işə salır. Tələb azaldıqca və VFD təyin olunmuş nöqtədən yuxarı təzyiqlə minimum tezlikə çatdıqda, gecikmə nasosları bir-bir boşaldılır və aparıcı nasos dəyişən sürət idarəetməsinə qayıdır. Bu, istənilən vaxt yalnız bir nasosun dəyişkən sürətlə işləməsini təmin edir, digərləri isə ən yaxşı səmərəlilik nöqtəsinə yaxın sabit sürətlə işləyir.

Vəzifə fırlanma və bərabərləşdirmə

Aşınmanı bərabər paylamaq üçün nəzarətçi məcmu iş saatlarına və ya başlanğıc sayına əsaslanaraq aparıcı nasos təyinatını fırladır. Təzyiq pozulmaması üçün aşağı axın şəraitində baş verən fırlanma tetiklendiğinde ən aşağı saatları olan nasos növbəti aparıcı olur. Baxım üçün oflayn götürülən nasos rəqəmsal giriş vasitəsilə fırlanmadan bloklanır və nəzarətçi qalan nasoslar arasında vəzifəni yenidən bölüşdürür.

Yuxu, Oyanma və Aşağı Axın İdarəetmə

Sıfır tələb dövrlərində - məsələn, kommersiya binalarında bir gecədə - təzyiq təyin olunmuş nöqtədə saxlanarkən VFD nəhayət minimum tezliyinə çatır. Konfiqurasiya edilə bilən gecikmədən sonra nəzarətçi yuxu rejiminə keçir və bütün nasosları dayandırır. Kiçik bir diafraqma tankı yuxu zamanı sistem təzyiqini saxlayır. Təzyiq oyanma həddinə qədər azaldıqda, nəzarətçi aparıcı nasosu yenidən işə salır və təzyiqi bərpa etmək üçün yüksəlir. Bu dövr nasosların uzun müddət qapalı klapanla işləməsinin qarşısını alır, enerjiyə qənaət edir və nasosu həddindən artıq istiləşmədən qoruyur.

Nasosdan qorunma dəsti

Nəzarətçi standart mühərrik həddindən artıq yüklənməsindən kənarda nasos üçün xüsusi qorunma təmin edir. Quru işin aşkarlanması ya quyu səviyyəsinin zondundan gələn rəqəmsal girişdən, ya da motorun aşağı cərəyanının təyin edilməsindən istifadə edir. Avtomatik sıfırlama ilə həddindən artıq təzyiq klapan qəfil bağlanarsa, boru zədələnməsinin qarşısını alır. Sürətli dövrə kilidi mühərrik sarımlarını qorumaq üçün saatda başlanğıc sayını məhdudlaşdırır. Faza itkisi və faza ardıcıllığının monitorinqi əks fırlanma nəticəsində mexaniki zədələnmənin qarşısını alır. Bütün səfər hadisələri vaxt möhürü ilə vurulur və xəta jurnalında saxlanılır, kilidləmə operatorun müdaxiləsini tələb etməzdən əvvəl konfiqurasiya edilə bilən sayda avtomatik sıfırlama cəhdləri ilə.

VFD Sürücü Memarlığı

VFD, 60 saniyə ərzində 110% həddən artıq yükləmə dərəcəsi ilə dəyişən fırlanma anı nasos vəzifəsi üçün seçilir. Uçuşla işə salma qabiliyyəti həddindən artıq cərəyanda sönmədən sahilə çıxan nasosda fasiləsiz yenidən işə salmağa imkan verir. Atlama tezliyi proqramlaşdırma mexaniki rezonans zolaqlarından qaçır. Avtomatik enerji optimallaşdırılması yüngül yükdə mühərrikin maqnitləşmə cərəyanını azaldır, nasos tam sürətdən aşağı işlədikdə əlavə enerjiyə qənaət edir. Daxili DC keçid boğucusu və RFI filtri harmonik cərəyanın təchizatına enjeksiyonunu minimuma endirir.

HMI və Operator interfeysi

Qapıya quraşdırılmış rəngli sensor ekran real vaxt rejimində sistem təzyiqi və təyinat nöqtəsi, fərdi nasos statusu, məcmu iş saatları və hər nasos üzrə başlanğıc sayı, nasazlıq tarixçəsi olan aktiv həyəcan siqnalları və parolla qorunan parametrlərə girişi təmin edir. Manual override nəzarət istismara vermə və təmir fəaliyyətlərini dəstəkləyir.

Uzaqdan Nəzarət və Əlaqə

Standart RS485 Modbus RTU sayt SCADA və ya telemetriya avadanlığına qoşulur. Opsiyonel 4G və ya Ethernet bulud şlüzü real vaxt təzyiqi, nasos vəziyyəti, enerji sərfiyyatı və həyəcan siqnalı bildirişləri ilə veb brauzer və ya smartfon proqramı vasitəsilə uzaqdan giriş imkanı verir. Operatorlar xüsusi sistem tələbləri üçün təzyiq təyinat nöqtələrini uzaqdan tənzimləyə bilərlər.

Mühafizə və Ətraf Mühitin Tikintisi

Döşəmə şkafında ultrabənövşəyi şüalara davamlı toz örtüklü 1,5-2,0 mm sinklənmiş polad təbəqə istifadə olunur. IP54 daxili nasos otaqları üçün standartdır. IP55 və ya IP65 açıq hava və su təmizləyici mühitlər üçün mövcuddur. Termostatik ventilyator nəzarəti ilə filtrlənmiş məcburi hava ventilyasiyası daxili temperaturu VFD-nin işləmə diapazonunda saxlayır. Tropik və ya səhrada açıq hava qurğuları üçün günəş kölgəsi örtüyü və kondensasiya əleyhinə qızdırıcı təyin edilə bilər. Kabel girişi şkafın bazasında olan vəz lövhələri vasitəsilə həyata keçirilir. Şkaf IEC 61439-1/2 standartına uyğun dizayn edilmiş və qurulmuşdur, bütün komponentlər CE işarəli və regional sertifikatlara malikdir.

Tez-tez verilən suallar

S1: Kabinet sabit təzyiqi necə saxlayır?

Əsas su başlığında təzyiq sensoru davamlı olaraq sistem təzyiqini ölçür və nəzarətçiyə 4-20 mA siqnal göndərir. Nəzarətçinin PID alqoritmi faktiki təzyiqi istifadəçinin təyin etdiyi hədəflə müqayisə edir. Təzyiq düşürsə, nasosun sürətini artırmaq üçün VFD çıxış tezliyini artırır. Təzyiq yüksəlirsə, nasosun işini yavaşlatır. Bu qapalı dövrə tənzimləməsi davamlı olaraq işləyir, adətən təyin olunmuş nöqtənin ±0,02 MPa daxilində təzyiqi saxlayır.

S2: Bir Daimi Təzyiqli Su Təchizatı İdarəetmə Şkafı neçə nasosu idarə edə bilər?

Standart konfiqurasiyalar 1-dən 6-a qədər nasosu dəstəkləyir, 2 və ya 3 nasos ən çox yayılmış yerləşdirmədir. Çox nasoslu sistemlərdə tək VFD dəyişən sürətli nasosu idarə edir, əlavə nasoslar isə tələb artdıqca sabit sürətlə işə başlayır. Bütün nasos ardıcıllığı, alternativ və nasazlıqların dəyişdirilməsi məntiqi nəzarətçidə quraşdırılmışdır.

3-cü sual: Bu şkaf ilə hər nasosda ayrıca VFD quraşdırmaq arasında fərq nədir?

Şkaf tam idarəetmə sistemini təmin edir - nasos ardıcıllığı məntiqi, təzyiq PID dövrəsi, avtomatik alternativ, nasazlığın dəyişdirilməsi, yuxu/oyanma funksiyası və tək istifadəçi interfeysi - hamısı əvvəlcədən naqillənmiş və zavodda sınaqdan keçirilmişdir. Fərdi VFD-lər əhəmiyyətli xarici mühəndislik olmadan çox nasosun işini koordinasiya edə bilməz.

S4: Sistem saxlama çəni ilə və ya olmadan işləyə bilərmi?

Hər ikisi. Tank doldurma proqramında nəzarətçi sistem təzyiqini saxlayır, çəndəki səviyyə sensoru isə işə salma/dayandırma səlahiyyətini təmin edir. Birbaşa əsas konfiqurasiyada nəzarətçi heç bir saxlama anbarı olmadan istehlakçı tələbinə uyğunlaşdırmaq üçün nasosun sürətini modulyasiya edərək paylayıcı boru kəmərində birbaşa xətt təzyiqini saxlayır.

S5: Hansı nasos növləri uyğun gəlir?

Şkaf 380-480 V, 50/60 Hz diapazonunda sualtı quyu nasoslarında, şaquli çoxpilləli nasoslarda, üfüqi sorma mərkəzdənqaçma nasoslarında və daxili gücləndirici nasoslarda istifadə olunan standart üç fazalı induksiya mühərriklərinə nəzarət edir. Daimi maqnit mühərrikləri də uyğun VFD-lərlə idarə oluna bilər.

S6: Hansı güc diapazonu mövcuddur?

Standart konfiqurasiyalar 0,75 kVt-dan 400 kVt-a qədərdir. Şkafın ölçüləri nasosların sayına, hər nasosun mühərrikinin tam yük cərəyanına və sahənin nasazlıq səviyyəsinə əsaslanır. Mühəndislərimiz nasos məlumatlarınızdan VFD, kontaktorlar, elektrik açarları və şin sistemini seçəcəklər.

S7: Hansı uzaqdan monitorinq variantları mövcuddur?

Standart RS485 Modbus RTU SCADA saytına qoşulur. İsteğe bağlı 4G və ya Ethernet şlüzləri veb brauzer və ya smartfon proqramı vasitəsilə real vaxt təzyiqinə, nasosun vəziyyətinə, enerji sərfiyyatına, nasazlıq siqnalları və tarixi məlumatlara girişi təmin edən bulud platformasına keçid verir. SMS və ya proqram push bildirişləri operatorları nasazlıqlar barədə xəbərdar edir.

8-ci sual: Şkaf hansı texniki xidmətə ehtiyac duyur?

Qapı möhürlərinin və havalandırma filtrlərinin aylıq yoxlanılması. Elektrik enerjisinin kəsilməsinin rüblük yoxlanılması. Təhlükəsizlik cihazlarının və alternativ məntiqin illik funksional testi. VFD soyutma fanatları və DC keçid kondensatorlarının xidmət müddəti 5-10 ildir və dəyişdirilə bilər. Təzyiq ötürücü hər il kalibrlənməlidir.

S9: Bu sistem ənənəvi nasosla müqayisədə enerjiyə necə qənaət edir?

Bir tənzimləyici klapanı olan sabit sürətli nasos, süni məhdudiyyətə qarşı enerji nasosunu sərf edir. VFD nasos sürətini birbaşa tələbata uyğunlaşdırır. Nasosun gücü sürət kubu ilə ölçüldüyü üçün 80% sürətdə nasos tam sürət enerjisinin təxminən 50%-ni çəkir. Sıfır tələb dövrlərində yuxu rejimi ilə qurğular adətən 20% - 40% enerji azalmasına nail olur.

Bələdiyyə İkinci Su Təchizatının Yenilənməsi — Hündürmərtəbəli Yaşayış Məhəlləsi

Fon

Böyük Asiyanın bir şəhərindəki bələdiyyə su idarəsi çoxmərtəbəli yaşayış icmalarına xidmət göstərən 80-dən çox ikinci dərəcəli su təchizatı gücləndirici stansiyanı idarə edirdi. Hər bir stansiya 18-dən 35-ə qədər qüllələr boyunca 200-dən 800-ə qədər mənzil təmin etdi. Mövcud avadanlıq köhnəlmişdi - bəzi stansiyalar üzən klapanla doldurulmuş dam çənlərindən, digərləri təzyiqi azaldan klapanlı sabit sürətli nasos dəstlərindən istifadə edirdilər. Şəhər hökuməti təzyiq keyfiyyətini yaxşılaşdırmaq, ictimai sağlamlıq səbəbiylə dam çənlərini çıxarmaq və nasosun enerji istehlakını azaltmaq üçün təkmilləşdirmə tələb etdi.

Çağırış

Hər bir gücləndirici stansiya fərqli tələb profilinə malik bir qülləyə xidmət edirdi: kəskin səhər və axşam zirvələri, orta gündüz tələbatı və gecə ərzində sıfıra yaxın axın. Mövcud sabit sürətli nasoslar tələbatdan asılı olmayaraq tam gücü ilə işləyir, təzyiq azaldıcı klapanlar vasitəsilə artıq təzyiqi çıxarırdı. Bu, nasos otaqlarında istilik və səs-küy yaradaraq əhəmiyyətli enerji sərf etdi. Yeni sağlamlıq qaydalarına cavab vermək üçün dam çənləri çıxarılmalı idi və hakimiyyət bütün yeni stansiyalardan məlumatları mərkəzi SCADA platformasına bildirməyi tələb etdi. Fiziki məkan da dar idi - əksər nasos otaqları tavan hündürlüyü və girişi məhdud olan zirzəmi sahələrinə yenidən təchiz edilmişdir.

Niyə Daimi Təzyiqli Su Təchizatı İdarəetmə Şkafını Seçməlisiniz?

Üç stansiyada uğurlu sınaqdan sonra hakimiyyət zavod istehsalı olan sabit təzyiq şkaflarını seçdi. Tək korpusda VFD, nəzarətçi, üç şaquli çoxmərhələli nasos üçün çıxış kontaktorları, təzyiq interfeysi və köhnə panelin izinə uyğun HMI toxunma ekranı yerləşirdi. PID təzyiq nəzarəti təzyiq azaldıcı klapanları tamamilə çıxarmağa imkan verdi. Qurğuşun nasosu tələbata uyğun sürəti dəyişdi, lazım olduqda əlavə nasoslar işə salındı. Gecədə sistem yatdı, təzyiq kiçik bir diafraqma gəmisi tərəfindən saxlanıldı.

Ən üst mərtəbədəki mənzillərdə suyun təzyiqi tələbdən asılı olmayaraq, aşağı mərtəbələrdə köhnə sistemin yaratdığı izafi təzyiq olmadan normativ minimumda sabitləşib. Enerji sərfiyyatı hər stansiya üzrə ölçüldü və Modbus üzərindən səlahiyyətli orqanın SCADA-ya ötürüldü, bu da operatorlara real vaxt rejimində görünürlük və hər bir qüllənin xüsusi hündürlüyü üçün təzyiq təyinat nöqtələrini uzaqdan tənzimləmək imkanı verdi.

Yerləşdirmə

18 ay ərzində birinci mərhələdə 32 daimi təzyiq şkafı quraşdırılmışdır. Hər bir şkaf xüsusi qülləyə uyğun gələn nasos məlumatları və təzyiq təyinat nöqtələri ilə əvvəlcədən yüklənmişdir. Birləşdirilmiş elektrik təchizatı, nasos mühərriki kabelləri və təzyiq ötürücüsünün yerində istismara verilməsi — adətən hər stansiya üçün bir gündə tamamlanır.

Nəticələr

●  İstifadəyə verildikdən sonra üç ay ərzində 32 icmanın yuxarı mərtəbələrində yaşayan sakinlərdən gələn təzyiq şikayətləri sıfıra enib.

●  Nasosun enerji istehlakı əvvəlki sabit sürət bazası ilə müqayisədə orta hesabla 35% azalaraq səlahiyyətli orqanın 25% hədəfini keçib.

●  Dam çənləri istismardan çıxarıldı və çıxarıldı, bununla əlaqədar texniki qulluq və suyun keyfiyyətinə uyğunluq xərcləri aradan qaldırıldı.

●  İki nəfərlik əməliyyat qrupu indi bütün 32 stansiyanı mərkəzi SCADA-dan uzaqdan idarə edir.

●  Hökumət qalan 50 stansiya üçün daimi təzyiq şkafını standartlaşdırıb və hazırda ikinci mərhələ davam edir.
