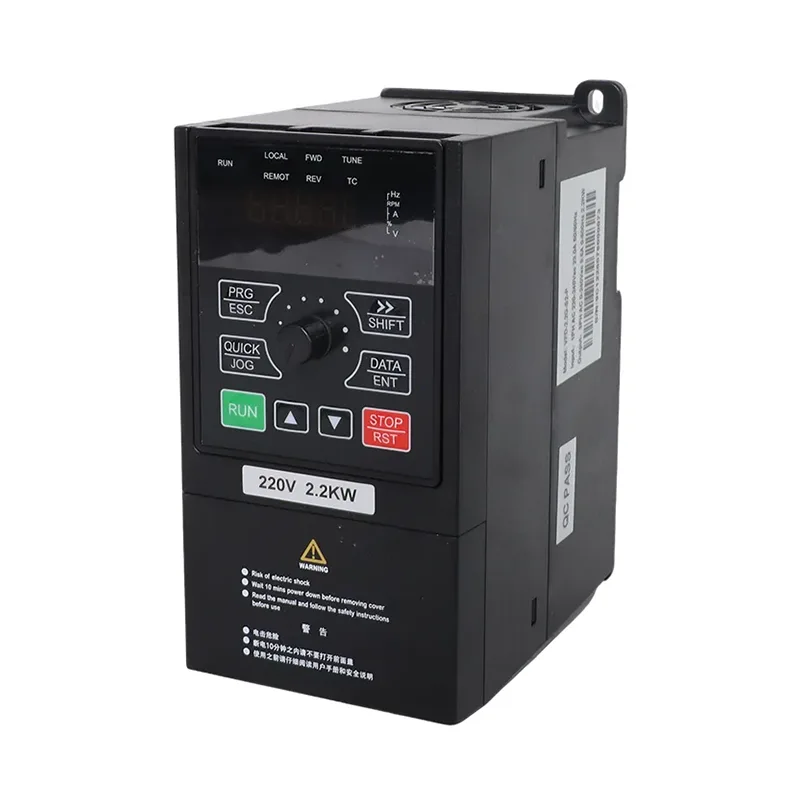

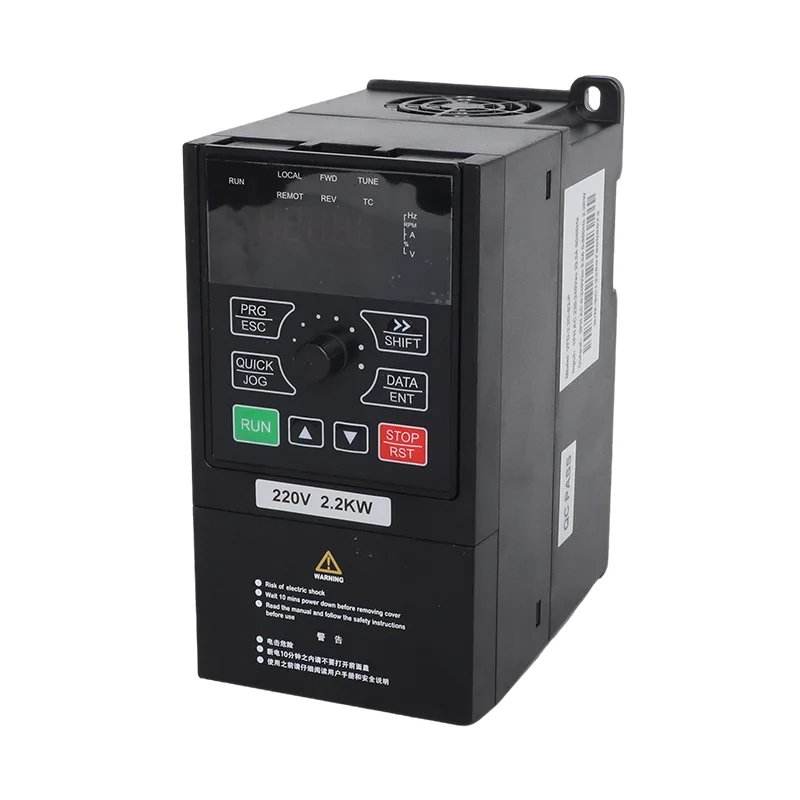

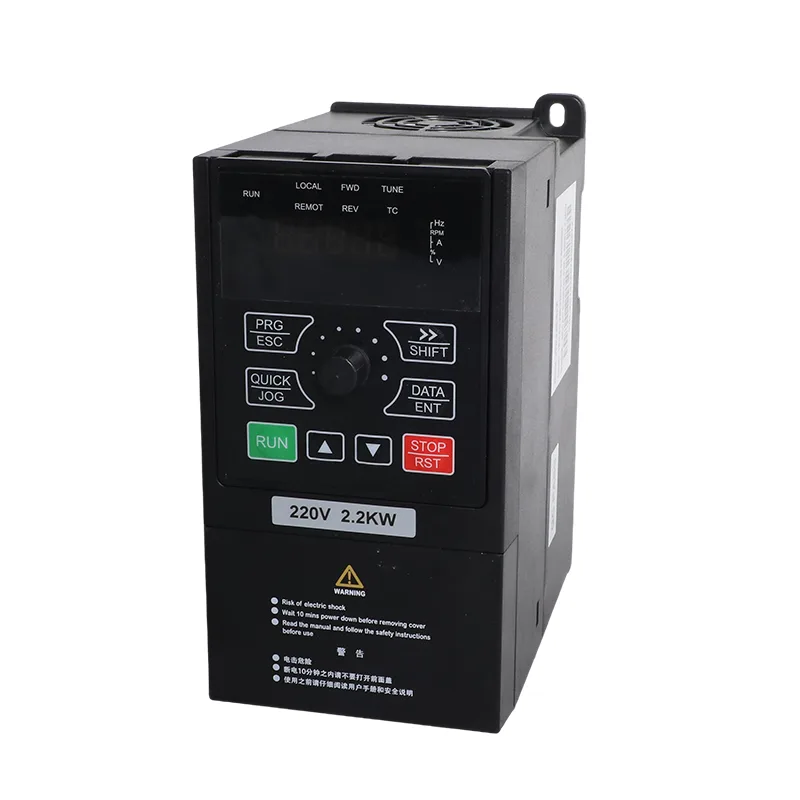

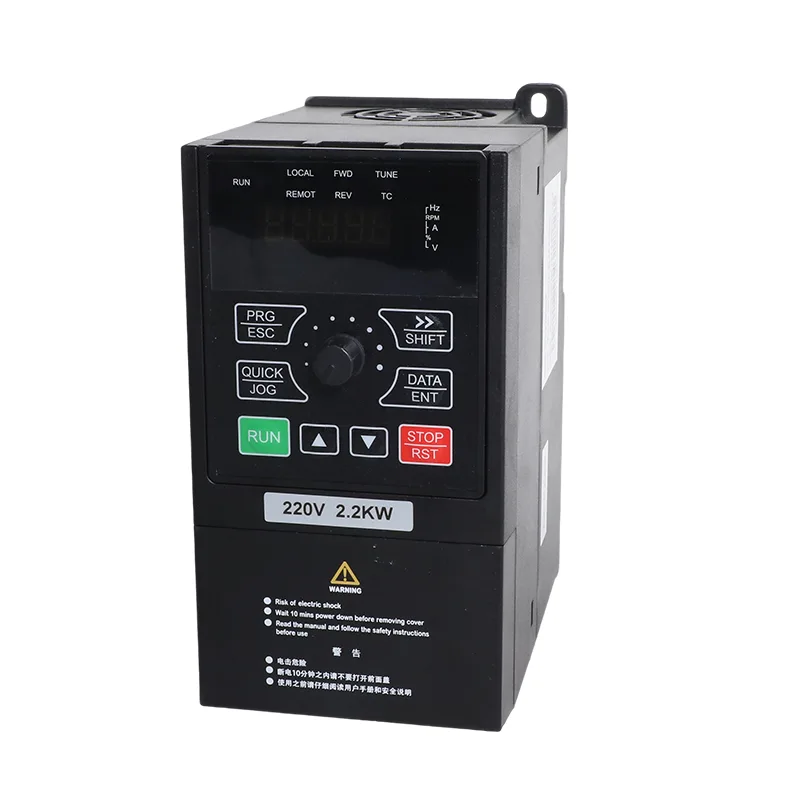

CSIVEI iMaster VFD-PC10 seriyasına üç fazalı 380 V tətbiqləri üçün VFD-PC10-7.5G-T4 və VFD-PC10-11G-T4-MK modelləri daxildir. Siyahıda göstərilən çıxış cərəyanları 7,5 kVt model üçün 17 A və 11 kVt model üçün 25 A-dır. Hər iki reytinq seçilmiş sürücünün elektrik xüsusiyyətlərinə uyğun olaraq günəş enerjisi ilə işləyən nasos sistemlərində və uyğun sənaye motor tətbiqlərində istifadə olunur.
Günəş nasosu rejimində 7,5 kVt/11 kVt 3 Fazalı 380 V Günəş Nasosu və Ümumi Məqsədli İnverter VFD fotovoltaik massivdən DC enerjisindən istifadə edir və mövcud günəş enerjisi girişinə uyğun olaraq mühərriki idarə etmək üçün maksimum güc nöqtəsi izləmə (MPPT) tətbiq edir. Ümumi təyinatlı rejimdə, uyğun nasoslar və digər avadanlıqlar üçün dəyişən tezlikli motorun idarə edilməsini təmin edir. İş rejimi tələb olunan proqrama və təchiz edilmiş konfiqurasiyaya uyğun olaraq P8-00 parametri vasitəsilə seçilir.
Əsas motor sürəti tənzimləyicisi ilə müqayisədə, sadalanan PC10 funksiyalarına su səviyyəsinin monitorinqi, aşağı yükün aşkarlanması və zond nasazlığı hesabatı da daxildir. Bu funksiyalar su mənbəyinə, saxlama anbarına və nasosun işinə sürücü vasitəsilə nəzarət edilməli olan nasos sistemlərinə aiddir.
| Maddə | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| Tətbiq olunan motor | 7,5 kVt / 10 HP | 11 kVt / 15 HP |
| Nominal tutum | 15 kVA | 30 kVA |
| Giriş cərəyanı | 18.9 A | 27.8 A |
| Çıxış cərəyanı | 17 A | 25 A |
| AC giriş gərginliyi | AC 3 PH 380 V (-15%) ilə 440 V (+10%) | |
| Maks. DC giriş gərginliyi | 900 VDC | |
| Tövsiyə olunan Voc diapazonu | 550 - 750 VDC | |
| Tövsiyə olunan MPPT diapazonu | 450-600 VDC | |
| Başlanğıc gərginlik diapazonu | 300 - 900 VDC, parametr tənzimlənə bilər | |
| Səs-küy səviyyəsi | 65 dBA maks. |
Təkcə motor gücünə güvənməkdənsə, mühərrikin nominal cərəyanını çeviricinin çıxış cərəyanı reytinqi ilə müqayisə edərək modeli seçin. Quraşdırmadan əvvəl dəqiq model şəkilçisini, giriş gərginliyi tələblərini və müvafiq ad lövhəsi məlumatlarını təsdiq edin.
Aşağıdakı istinad konfiqurasiyaları iki sürücü reytinqi üçün sadalanan modul kəmiyyətlərini göstərir. Onlar PV sisteminin dizaynı üçün başlanğıc nöqtəsini təmin edir; yekun tənzimləmə seçilmiş modulun elektrik məlumatlarına, sahənin minimum temperaturuna və nasos tələblərinə uyğun olaraq yoxlanılmalıdır.
| Model | 37±1 V modullar, 250 Vt±5 Vt | 45±1 V modullar, 300 Vt±5 Vt | ||
| Sətir başına modullar | Simlər | Sətir başına modullar | Simlər | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Maddə | Spesifikasiya |
| Nominal tezlik | 50/60 Hz |
| Giriş tezlik diapazonu | ±5% (47,5 - 63 Hz) |
| Çıxış gərginliyi | 0 giriş gərginliyi |
| Çıxış tezliyi | 0,1 - 500 Hz |
| Maksimum tezlik | 0 - 500 Hz (SVC və V/F nəzarəti) |
| Daşıyıcı tezliyi | 0,8 kHz-dən 8 kHz-ə qədər, yükləməyə avtomatik tənzimlənir (16 kHz-ə qədər dəstəklənir) |
| Tezlik həlli | Rəqəmsal parametr 0,01 Hz; analoq qəbulu maksimum tezlik 0,025% |
| Nəzarət rejimi | Sensorsuz vektor nəzarəti (SVC); V/F nəzarət |
| Başlanğıc fırlanma anı | 0,5 Hz / 150% (SVC) |
| Sürət diapazonu | 1:100 (SVC) |
| Sürət sabitliyinin dəqiqliyi | ±0,5% (SVC) |
| Həddindən artıq yükləmə qabiliyyəti | 60 s üçün 150% nominal cərəyan; 12 s üçün 170%; 1,5 s üçün 190% |
| Torkun gücləndirilməsi | Avtomatik fırlanma anı gücləndirilməsi; əl ilə 0,1% - 30,0% artım |
| V/F əyrisi | Xətti, çox nöqtəli və kvadrat əyri (1.2 / 1.4 / 1.6 / 1.8 / 2.0 güc) |
| V/F ayrılması | Tam ayrılıq, yarı ayrılıq |
| Sürətlənmə / yavaşlama | Xətti və ya S əyrisi, 0,0 - 6500,0 s |
| DC əyləc | Başlanğıc tezliyi 0,00 Hz-dən maksimum tezlikə qədər; vaxt 0,0 ilə 36,0 s; cari 0,0% - 100,0% |
| JOG nəzarəti | JOG tezliyi 0,00 Hz-dən maksimum tezliyə (standart 5 Hz); sürətləndirmə/yavaşlama 0,0 - 6500,0 s |
| Daxili PID | Bəli, xarici nəzarətçi olmadan təzyiq, axın və ya temperatur qapalı dövrə üçün |
| AVR | Şəbəkə gərginliyi dəyişdikdə çıxış gərginliyi sabit saxlanılır |

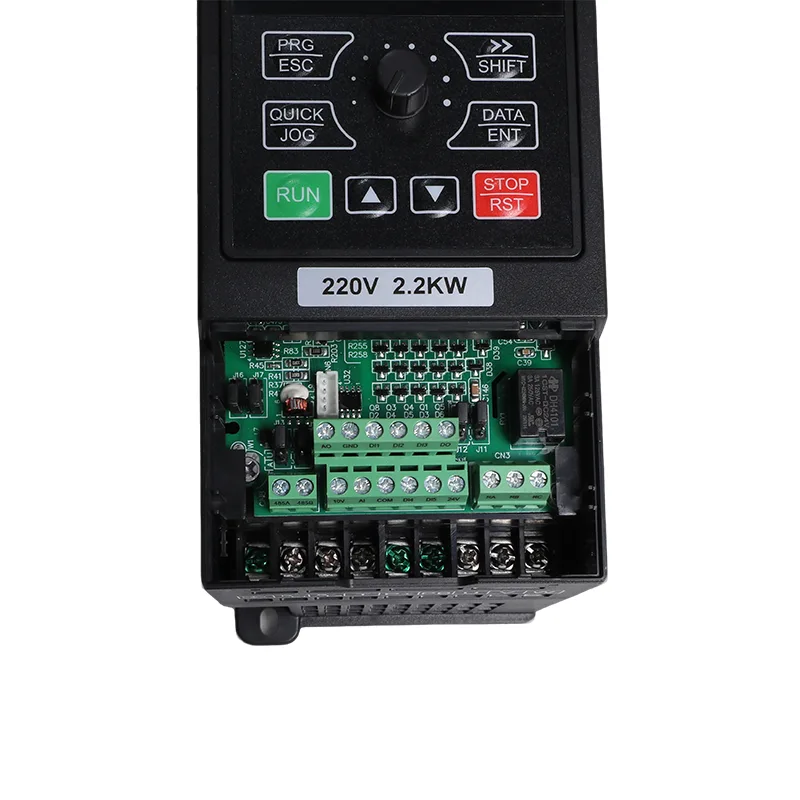

| Giriş terminalları | 5 rəqəmsal giriş, DI5 50 kHz-ə qədər yüksək sürətli impulsları dəstəkləyir; 1 analoq giriş 0-10 V və ya 0-20 mA; 1 klaviatura potensiometr girişi |
| Çıxış terminalları | 50 kHz-ə qədər 1 yüksək sürətli impuls çıxışı; 1 rele çıxışı; 1 analoq çıxış 0-20 mA və ya 0-10 V |
| Ünsiyyət | RS485, Modbus RTU |
| Qoruma | Açılış zamanı mühərrikin qısaqapanmasının aşkarlanması, çıxış fazasının itməsi, həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq temperatur, həddindən artıq yüklənmə, az yüklənmə, zəif işıq |
| İşləmə temperaturu | -10°C-dən 50°C-dək; 40°C-dən yuxarı 1°C-də 1% azalma |
| Saxlama temperaturu | -20°C ilə 60°C arasında |
| Rütubət | 95% RH-dən aşağı, kondensasiya yoxdur |
| Hündürlük | 1000 m-dən aşağı; 1000-dən 3000 m-ə qədər 100 m-ə 1% azaldın |
| Vibrasiya | 5,9 m/s²-dən aşağı (0,6 g) |
| Qapalı | IP20, divar montajı və ya şkaf, şaquli quraşdırma |
| Paylama sistemi | TN, TT |
| EMC / təhlükəsizlik | IEC 61800-3 (C3); IEC 61800-5-1 |
PC10 seriyası məlumatı günəş və şəbəkə enerjisi üçün konfiqurasiya edilmiş qurğular üçün avtomatik əməliyyat ardıcıllığını təsvir edir. Sənədləşdirilmiş konfiqurasiyada P8-15 parametri təchizat rejiminin davranışını seçir. P8-15 0-a təyin edildikdə, sürücü mövcud olduqda günəş enerjisi ilə işləyir və konfiqurasiya edilmiş zəif işıq və keçid məntiqinə uyğun olaraq şəbəkədən istifadə edir.
Təqdim olunan parametr məlumatı standart olaraq 60 dəqiqə olan şəbəkə əməliyyat intervalı kimi P8-16-nı, günəş enerjisi ilə işləməyə qayıtmaqla bağlı gecikmə kimi P8-17-ni defolt olaraq 4 saniyə göstərir. İstifadəyə verməzdən əvvəl dəqiq model və proqram təminatı versiyası üçün təlimata uyğun olaraq dəstəklənən ardıcıllığı və parametrlərin defoltlarını təsdiq edin.
AC ehtiyat mənbəyindən istifadə edən sistem üçün naqil və keçid sxemi müvafiq dövrə diaqramına uyğun olmalıdır. Xarici keçid avadanlığının tələb olunduğunu təsdiqləyin; İnvertorun hər bir mənbə dəyişdirmə funksiyasını tək yerinə yetirdiyini düşünməyin.
Birgə su təchizatı, suvarma və akvakultura sistemləri üçün nasosun işləməsi həm anbardakı suyun səviyyəsindən, həm də mənbədə suyun mövcudluğundan asılı ola bilər. Siyahıda göstərilən PC10 parametrləri su səviyyəsinin aşkarlanması, aşağı yükün monitorinqi və zond nasazlığının diaqnostikası ilə bağlı funksiyaları təmin edir.
Təqdim olunan parametr məlumatı AI su səviyyəsinin aşkarlanması üçün P8-18, tam səviyyəli həddi üçün P8-19 və yuxu gecikməsi üçün P8-20-ni müəyyən edir. Konfiqurasiya edilmiş səviyyə siqnalı və həddi sürücünün nəzarət edilən çən vəziyyətinə necə reaksiya verdiyini müəyyən edir. Sensor növü, naqillər və faktiki idarəetmə ardıcıllığı müvafiq məftil diaqramına və parametr təlimatlarına əməl etməlidir.
Mənbə-suyun mühafizəsi məlumatı aşağı yükün aşkarlanması səviyyəsi üçün P8-24, aşkarlanma vaxtı üçün P8-25 və sıfırlama parametri üçün P8-26 istifadə edir. Mümkün su çatışmazlığını və ya əlaqəli nasos vəziyyətini müəyyən etmək üçün mühərrik yükünün azaldılmasından istifadə edildikdə bu parametrlər aktualdır.
Təchiz edilmiş mənbə P8-22-ni zond zədəsinin monitorinq həddi və E43-ü müvafiq zond nasazlığının göstəricisi kimi müəyyən edir. Sistemi konfiqurasiya edərkən və ya nasazlıqları aradan qaldırarkən müvafiq model təlimatında həyəcan tərifi və aşkarlanma şərtlərini təsdiq edin.
Su səviyyəsi və aşağı yükləmə funksiyaları sensorun düzgün seçilməsindən, quraşdırılmasından və parametr parametrlərindən asılıdır. Onlar məhsulun sənədlərində göstərilən şərtlər daxilində istismara verilməli və sınaqdan keçirilməlidir.
Təchiz edilmiş PC10 seriyası məlumatı bildirir ki, panel əmrləri və rabitə əmrləri enerji dövrü ərzində saxlanıla bilər. Faktiki yenidən başlatma davranışı konfiqurasiya edilmiş əmr mənbəyi, yenidən başladın parametrləri və tətbiqin təhlükəsizlik tələbləri ilə yoxlanılmalıdır.
RS485 Modbus RTU rabitə interfeysi kimi qeyd edilmişdir. Mənbə monitorinq parametri U0-49-u tədarük rejimi statusu kimi müəyyən edir, 0 şəbəkənin işini, 1 isə günəş enerjisi ilə işləməsini göstərir. Bu məlumat müvafiq rabitə sənədlərində reyestrin tərifini və mövcud status dəyərlərini təsdiq etdikdən sonra uyğun monitorinq sistemi tərəfindən istifadə edilə bilər.
Disk su çəni, suvarma stansiyası və ya nəzarətçinin davamlı olmadığı yerdə işləyərkən uzaqdan monitorinq faydalıdır. Göstərilən statusun faktiki əməliyyat vəziyyətinə uyğun olduğunu təsdiqləmək üçün rabitə konfiqurasiyası sınaqdan keçirilməlidir.
Ümumi təyinatlı rejimdə çevirici uyğun avadanlıq üçün dəyişən tezlikli motorun idarə edilməsini təmin edir. Sadalanan idarəetmə üsulları daxili PID, tənzimlənən sürətləndirmə və yavaşlama, JOG nəzarəti və Modbus RTU rabitəsi daxil olmaqla əlavə funksiyaları olan sensorsuz vektor nəzarəti (SVC) və V/F nəzarətidir.
Ümumi təyinatlı konfiqurasiya mədən suyunun təmizlənməsi, karxananın tozunun qarşısının alınması, sənaye dövriyyəsi və texnoloji nasoslar kimi uyğun tətbiqlər üçün nəzərdə tutula bilər. Model mühərrikin nominal cərəyanına, yük xüsusiyyətlərinə, sürətlənmə tələblərinə və əməliyyat vəzifəsinə uyğun olmalıdır.
P8-00 parametri verilən məlumatda iş rejiminin seçim parametri kimi müəyyən edilmişdir. Rejim faktiki tətbiqə və təchiz edilmiş model üçün təlimatlara uyğun olaraq konfiqurasiya edilməlidir. Günəş nasosu ilə ümumi təyinatlı əməliyyat arasında hər hansı dəyişiklik müəyyən edilmiş parametrlərin təyin edilməsi və istismara verilməsi proseduruna uyğun olmalıdır.
Quyu və ya çay suyunun paylayıcı çənə vurulması üçün sürücünün günəş enerjisi ilə işləməsi və sadalanan səviyyəyə nəzarət funksiyaları sistemin dizaynının bir hissəsi kimi qəbul edilə bilər. Sürücü seçilməzdən əvvəl mühərrikin reytinqi, nasosun başlığı, tələb olunan suyun həcmi və çən səviyyəsinə nəzarət müəyyən edilməlidir.
Birgə suvarma sistemləri bir çox sahələri və ya suvarma zonalarını təmin etmək üçün mərkəzi nasosdan istifadə edə bilər. Seçim tələb olunan axını, ümumi dinamik başlığı, gündəlik iş qrafikini və günəş və ya şəbəkə enerjisinin mövcudluğunu əks etdirməlidir.
Akvakultura sahələrində su dəyişdirmə və sirkulyasiya nasosları mühərrik və nasos qurğusunun uyğun olduğu yerlərdə dəyişən tezlikli nəzarətdən istifadə edə bilər. Tələb olunan nasos cədvəli və suyun idarə edilməsinə nəzarət sahənin enerji təchizatı ilə yanaşı nəzərə alınmalıdır.
Ümumi təyinatlı rejimdə sürücü uyğun şaxta susuzlaşdırması, çuxur suyunun idarə edilməsi və tozun qarşısını alan nasos avadanlığı üçün qiymətləndirilə bilər. Mühərrikin reytinqini, yük şəraitini, ətraf mühit tələblərini və xüsusi quraşdırma üçün tələb olunan nəzarət metodunu yoxlayın.
Ümumi təyinatlı konfiqurasiya uyğun proses-suyun dövriyyəsi, soyutma qülləsinin düzəltməsi və digər sənaye nasos vəzifələri üçün nəzərdə tutula bilər. Tələb olunan axın, iş təzyiqi və motor xüsusiyyətləri sistem dizaynının bir hissəsi kimi qiymətləndirilməlidir.
| Maddə | Spesifikasiya |
|---|---|
| Nominal tezlik | 50/60 Hz |
| Giriş tezlik diapazonu | ±5% (47,5 - 63 Hz) |
| Çıxış gərginliyi | 0 giriş gərginliyi |
| Çıxış tezliyi | 0,1 - 500 Hz |
| Maksimum tezlik | 0 - 500 Hz (SVC və V/F nəzarəti) |
| Daşıyıcı tezliyi | 0,8 kHz-dən 8 kHz-ə qədər, yükləmək üçün avtomatik tənzimlənir; 16 kHz-ə qədər dəstəklənir |
| Tezlik həlli | Rəqəmsal parametr 0,01 Hz; analoq qəbulu maksimum tezlik 0,025% |
| Nəzarət rejimi | Sensorsuz vektor nəzarəti (SVC); V/F nəzarət |
| Başlanğıc fırlanma anı | 0,5 Hz / 150% (SVC) |
| Sürət diapazonu | 1:100 (SVC) |
| Sürət sabitliyinin dəqiqliyi | ±0,5% (SVC) |
| Həddindən artıq yükləmə qabiliyyəti | 60 s üçün 150% nominal cərəyan; 12 s üçün 170%; 1,5 s üçün 190% |
| Torkun gücləndirilməsi | Avtomatik fırlanma anı gücləndirilməsi; əl ilə 0,1% - 30,0% artım |
| V/F əyrisi | Xətti, çox nöqtəli və kvadrat əyri (1.2 / 1.4 / 1.6 / 1.8 / 2.0 güc) |
| V/F ayrılması | Tam ayrılıq, yarı ayrılıq |
| Sürətlənmə / yavaşlama | Xətti və ya S əyrisi, 0,0 - 6500,0 s |
| DC əyləc | Başlanğıc tezliyi 0,00 Hz-dən maksimum tezlikə qədər; vaxt 0,0 ilə 36,0 s; cari 0,0% - 100,0% |
| JOG nəzarəti | JOG tezliyi 0,00 Hz-dən maksimum tezliyə (standart 5 Hz); sürətləndirmə/yavaşlama 0,0 - 6500,0 s |
| Daxili PID | Bəli, xarici nəzarətçi olmadan təzyiq, axın və ya temperatur qapalı dövrə üçün |
| AVR | Şəbəkə gərginliyi dəyişdikdə çıxış gərginliyi sabit saxlanılır |
| Giriş terminalları | 5 rəqəmsal giriş, DI5 50 kHz-ə qədər yüksək sürətli impulsları dəstəkləyir; 1 analoq giriş 0-10 V və ya 0-20 mA; 1 klaviatura potensiometr girişi |
| Çıxış terminalları | 50 kHz-ə qədər 1 yüksək sürətli impuls çıxışı; 1 rele çıxışı; 1 analoq çıxış 0-20 mA və ya 0-10 V |
| Ünsiyyət | RS485, Modbus RTU |
| Qoruma | Açılış zamanı mühərrikin qısaqapanmasının aşkarlanması, çıxış fazasının itməsi, həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq temperatur, həddindən artıq yüklənmə, az yüklənmə, zəif işıq |
| İşləmə temperaturu | -10°C-dən 50°C-dək; 40°C-dən yuxarı 1°C-də 1% azalma |
| Saxlama temperaturu | -20°C ilə 60°C arasında |
| Rütubət | 95% RH-dən aşağı, kondensasiya yoxdur |
| Hündürlük | 1000 m-dən aşağı; 1000-dən 3000 m-ə qədər 100 m-ə 1% azaldın |
| Vibrasiya | 5,9 m/s²-dən aşağı (0,6 g) |
| Qapalı | IP20, divar montajı və ya şkaf, şaquli quraşdırma |
| Paylama sistemi | TN, TT |
| EMC / təhlükəsizlik | IEC 61800-3 (C3); IEC 61800-5-1 |
Korpus IP20 dərəcəsinə malikdir və suyun daxil olmasına qarşı qorunma təmin etmir. Sürücü adekvat ventilyasiya ilə və onun temperaturu, rütubəti və quraşdırma tələblərinə uyğun olaraq uyğun daxili və ya qoruyucu korpusda quraşdırılmalıdır.
Təchiz edilmiş istinad konfiqurasiyaları 250 Wp ilə qiymətləndirilən 18 moduldan ibarət üç sətir və ya 300 Vt ilə qiymətləndirilən 15 moduldan ibarət üç sətir müəyyən edir. Bu tənzimləmələr müvafiq olaraq 54 modul və ya 45 modula və hər iki halda 13,5 kVt hesablanmış nominal massiv gücünə uyğundur. Son simli dizayn modulun məlumat cədvəlinə, saytın minimum temperaturuna və çeviricinin DC gərginlik limitlərinə uyğun olaraq yoxlanılmalıdır.
Təqdim olunan spesifikasiya maksimum 65 dBA səs-küy səviyyəsini qeyd edir. Əlavə akustik müalicənin lazım olub-olmaması quraşdırma yerindən, otaq akustikasından, əməliyyat avadanlıqlarından və müvafiq səs-küy tələblərindən asılıdır. Sürücünü işğal olunmuş binada və ya qapalı avadanlıq otağında yerləşdirərkən quraşdırma mühitini nəzərə alın.
Ümumi təyinatlı konfiqurasiya ümumi yükə və dəstəklənən idarəetmə metoduna uyğunlaşdırılmalıdır. Vektor-nəzarət proqramları üçün təlimatda müvafiq mühərrik quruluşunu təsdiqləyin. Bir sürücüdən birdən çox mühərriki işə salmaq, birləşdirilmiş cərəyanın sürücünün reytinqi daxilində qalmasını və hər bir motorun müvafiq həddindən artıq yüklənmədən qorunmasını tələb edir. Seçilmiş idarəetmə rejimi üçün istehsalçının təlimatlarına əməl edin.
Təqdim olunan məlumat, monitorinq parametri U0-49-u tədarük rejiminin göstəricisi kimi müəyyən edir, 0 şəbəkənin işini, 1 isə günəş enerjisini təmsil edir. Parametr dəstəkləndiyi yerlərdə Modbus RTU üzərindən oxuna bilər. Uzaqdan monitorinq sisteminə inteqrasiya etməzdən əvvəl reyestrin tərifini və əlaqə parametrlərini müvafiq təlimatla təsdiqləyin.
Soyuducu və soyuducu fanı tozdan təmizləyin, texniki xidmət cədvəlinə uyğun olaraq terminalları və naqil birləşmələrini yoxlayın, ətraf mühitin temperaturu və ventilyasiyasına nəzarət edin. Siyahıda göstərilən əməliyyat temperaturu diapazonu -10°C ilə 50°C arasındadır, azalma 40°C-dən yuxarıdır. Təchiz edilən hündürlük təlimatı həmçinin 1000 m-dən yuxarı azalmaları da müəyyən edir. Yoxlama intervalları və texniki qulluq prosedurları üçün dəqiq model təlimatlarına əməl edin.
Xeyr. Təchiz edilən PC10 seriyası məlumatında günəş nasosu rejimi və ümumi təyinatlı çevirici rejimi göstərilir. Günəş nasosunun işləməsinə MPPT və sənədləşdirilmiş nasosla bağlı qorunma funksiyaları daxildir, ümumi təyinatlı əməliyyat isə SVC və ya V/F motor idarəetməsini, PID və Modbus RTU-nu dəstəkləyir. P8-00 parametri rejim seçimi parametri kimi müəyyən edilir. Model üçün xüsusi təlimatda icazə verilən parametrləri və rejimi dəyişdirmə prosedurunu təsdiqləyin.
