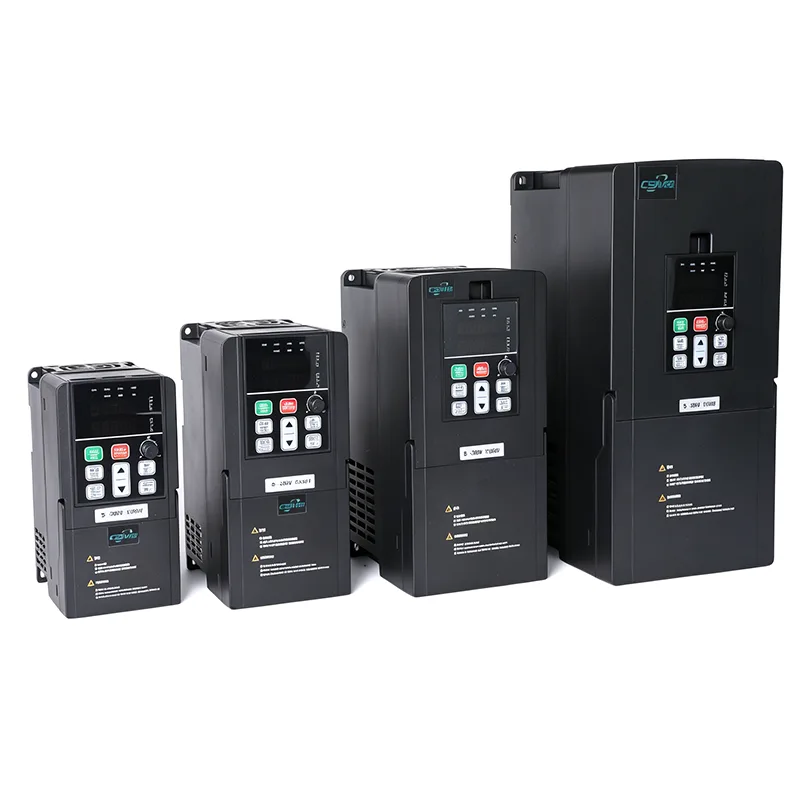

15HP 11kw VFD Tezlik Sürücü Pompası VFD

Əsas xüsusiyyətlərə yüksək həddən artıq yükləmə qabiliyyəti, harmonik təsirlərin azaldılması üçün quraşdırılmış DC reaktoru, çoxsaylı rabitə interfeysləri və konfiqurasiya edilə bilən I/O genişləndirilməsi daxildir. Gücləndirilmiş soyutma sistemi ilə ağır yük korpusu yüksək temperaturlu sənaye mühitlərində etibarlı işləməyi təmin edir.

Enerjiyə qənaət imkanlarını ağıllı mühafizə xüsusiyyətləri ilə birləşdirən CSIVEI 15HP 11kw VFD Tezlik Ötürmə Pompası VFD böyük güc tətbiqləri üçün sistemin işləmə müddətini və əməliyyat səmərəliliyini artırır.

Əsas Parametrlər və Spesifikasiyalar

Tipik Tətbiqlər

CSIVEI 15HP 11kw VFD Tezlik Sürücü Nasosu VFD davamlı işləmə tələb edən ağır sənaye avadanlıqları üçün möhkəm performans təmin edir:

●  Böyük nasoslar – əsas su təchizatı nasosları, sənaye soyutma nasosları

●  Sənaye ventilyatorları – mədən ventilyasiyası, sement zavodunun fanatları, toz toplayıcılar

●  Kompressorlar – böyük hava kompressorları, azot kompressorları

●  Qarışdırıcılar – beton qarışdırıcılar, kimyəvi reaktorlar, pulpa qarışdırıcılar

●  Sentrifuqalar – şəkər sentrifuqaları, yağ sentrifuqaları, dekanterlər

Gücləndirilmiş soyutma və harmonik yumşaldıcı xüsusiyyətləri ilə sərt mühitlərdə etibarlı işləməyi təmin edir.

Güclü Qoruma və Etibarlılıq

Tələbkar sənaye mühitlərinə tab gətirmək üçün qurulmuş CSIVEI VFD seriyası davamlı işləməyi və uzun xidmət müddətini təmin etmək üçün çoxsaylı qorunma mexanizmlərini özündə birləşdirir.

Kompleks Mühərrik Mühafizəsi – İnteqrasiya edilmiş mühafizəyə həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq cərəyan, həddindən artıq temperatur, faza itkisi və qısaqapanmadan mühafizə daxildir. Sürücü həm sürücüyə, həm də qoşulmuş motora zərər verməmək üçün avtomatik olaraq işə düşür və ya çıxışı məhdudlaşdırır.

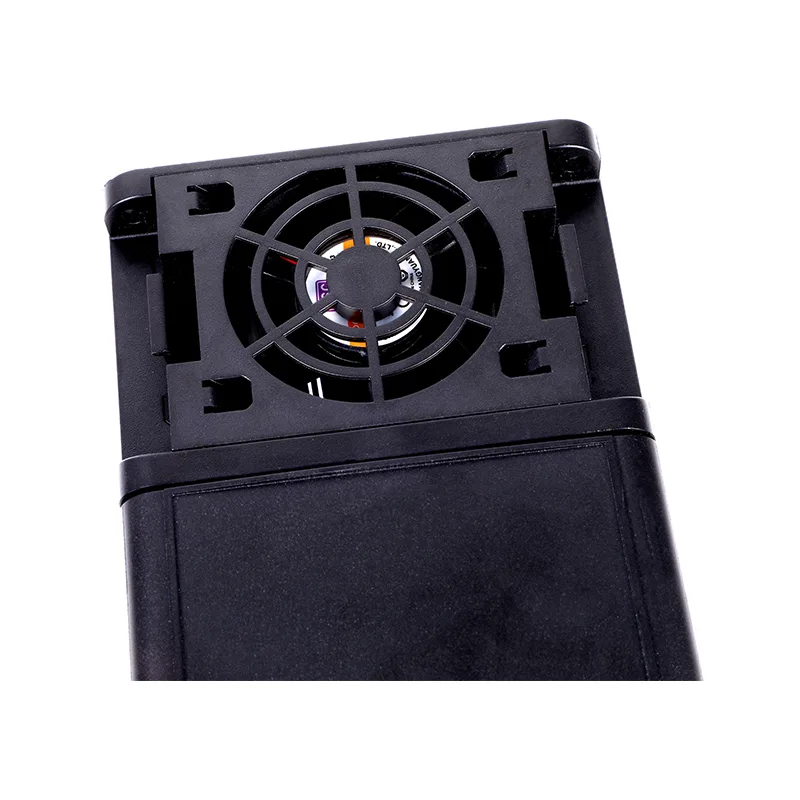

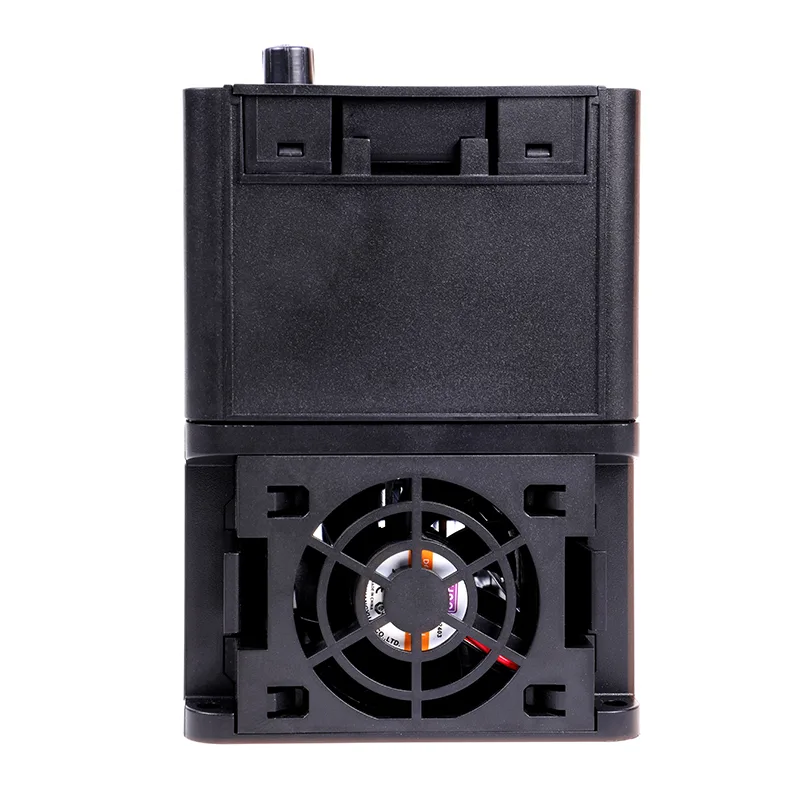

Termal İdarəetmə – Ağıllı fan nəzarəti daxili temperatur və yük şəraitinə əsasən soyutmanı tənzimləyir, səs-küyü minimuma endirir və ventilyatorun ömrünü uzadır. Yüksək güclü modellər gücləndirilmiş istilik yayılması üçün gücləndirilmiş soyuducu dizaynlarına malikdir.

Ətraf Mühitin Mühafizəsi – İdarəetmə panelinin quraşdırılması üçün uyğun olan standart IP20 korpus. İsteğe bağlı IP40/IP54/IP66 korpusları tozlu, rütubətli və ya yuyulan mühitlərdə tətbiqlər üçün mövcuddur. PCB-lərdəki uyğun örtük nəm və çirkləndiricilərə qarşı əlavə qorunma təmin edir.

Daxili EMC Filtri – Seçilmiş modellərə CE və digər EMC standartlarına uyğunluğu sadələşdirən və quraşdırma xərclərini azaldan inteqrasiya olunmuş elektromaqnit uyğunluq filtri daxildir.

Tez-tez verilən suallar

V/F nəzarəti ilə vektor nəzarəti arasında fərq nədir?

V/F nəzarəti sabit gərginlik-tezlik nisbətini saxlayır. Azarkeşlər, nasoslar və dəqiq sürət nəzarətinin vacib olmadığı ümumi tətbiqlər üçün yaxşıdır. Vektor nəzarəti axını və fırlanma anı ayırır ki, siz onları müstəqil idarə edə biləsiniz - bu, sizə daha yüksək başlanğıc fırlanma anı (0,5Hz-də 150%-ə qədər) və daha yaxşı sürət dəqiqliyi verir. Sensorsuz vektorun kodlayıcıya ehtiyacı yoxdur; qapalı döngə vektoru edir və o, sürət dəqiqliyini 0,1%-ə çatdırır. Əksər CSIVEI sürücüləri hər ikisini dəstəkləyir, ona görə də tətbiqinizə uyğun olanı seçə bilərsiniz.

Motorum üçün düzgün VFD-ni necə seçə bilərəm?

Nəzərə alınmalı bir neçə şey:

●  Motor gücü—VFD mühərrik reytinqinə uyğun olmalıdır və ya ondan bir qədər böyük olmalıdır.

●  Giriş gərginliyi—birfazalı 230V və ya üçfazalı 400V, onun təchizatınıza uyğun olduğundan əmin olun.

●  Yük növü—konveyerlər və ya ekstruderlər kimi sabit fırlanma momenti yükləri adətən motor gücünün 100-120%-i həcmində VFD tələb edir. Azarkeşlər və nasoslar kimi dəyişən fırlanma anı yükləri tez-tez motor gücünə uyğun VFD-dən istifadə edə bilər, üstəlik siz enerjiyə qənaət əldə edirsiniz.

●  Ətraf mühit—tozlu, rütubətli və ya açıq məkanlar üçün daha yüksək IP reytinqinə (IP40, IP54, IP66) keçin və ya diski qorunan korpusa qoyun.

●  Rabitə—Əgər PLC və ya SCADA ilə danışmaq lazımdırsa, sürücünün protokolunuzu dəstəklədiyini yoxlayın (Modbus RTU standartdır; Profibus, Ethernet/IP və s. isteğe bağlıdır).

●  CSIVEI həmçinin ölçü alətinə və ikinci rəy istəyirsinizsə, texniki dəstəyə malikdir.

Bir fazalı giriş VFD-ni üç fazalı mühərriklə istifadə edə bilərəmmi?

Bəli. CSIVEI-nin tək fazalı 230V sürücüləri tək fazalı girişi qəbul edir və mühərrikə üç fazalı gücü verir. Bu, yalnız bir fazalı güc mövcud olduqda, lakin siz üç fazalı mühərrikin səmərəliliyini və etibarlılığını istədiyiniz zaman ümumi quraşdırmadır. Sadəcə motorun gərginliyinin sürücünün çıxışına uyğun olduğundan əmin olun - 230V üç fazalı.

Xarici əyləc rezistoruna ehtiyacım varmı?

Bu asılıdır. Əgər sürətli yavaşlamaya ehtiyacınız varsa və ya yükün yüksək ətaləti varsa, məsələn, sentrifuqalar, kranlar, qaldırıcılar və ya sarıcılar - onda bəli, sizə lazım olacaq. Daxili əyləc bloku olan sürücülərdə rezistor həddindən artıq gərginlik nasazlıqlarının qarşısını almaq və dayanma vaxtlarını qısaltmaq üçün bərpaedici enerjini idarə edir. Yavaş yavaşlayan fanatlar və nasoslar üçün adətən bunu atlaya bilərsiniz.

Hansı rabitə protokolları dəstəklənir?

Bütün CSIVEI sürücüləri standart olaraq RS485 üzərindən Modbus RTU ilə gəlir. Əlavə modullar Profibus DP, Profinet, Ethernet/IP, CANopen və DeviceNet üçün mövcuddur. Bunlar sizə uzaqdan monitorinq, parametr dəyişiklikləri və mərkəzləşdirilmiş nəzarət üçün əsas PLC və SCADA sistemləri ilə inteqrasiya etməyə imkan verir.

Diski ilk dəfə necə qura bilərəm?

CSIVEI disklərində bir neçə dəqiqə ərzində sizi əsas şeylər üzərində gəzdirən Tez Başlama Sihirbazı var:

Mühərrikin ad lövhəsi məlumatlarını (güc, gərginlik, cərəyan, tezlik, RPM) daxil edin, tətbiq makrosu seçin (Fan/Nasos, Konveyer, Sabit fırlanma anı), sürətlənmə və yavaşlama vaxtlarını təyin edin, tezlik mənbəyini (klaviatura, analoq giriş, rabitə) seçin və motora nəzarəti optimallaşdırmaq üçün avtomatik tənzimləməni işə salın. Təlimatda bütün təfərrüatlar var və klaviatura çıxarıla biləndir, belə ki, lazım olduqda onu uzaqdan idarə edə bilərsiniz.

Sürücüyə hansı qorumalar quraşdırılmışdır?

CSIVEI sürücülərinə möhkəm qorunma dəsti daxildir: həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq cərəyan, qısaqapanma, həddindən artıq temperatur (soyuducu), giriş və ya çıxışda faza itkisi və motorun həddindən artıq yüklənməsi (elektron istilik yükü, I²t). Bunlar əşyaların etibarlı işləməsinə və avadanlığın ömrünü uzatmağa kömək edir.

Bir VFD-dən bir neçə mühərrik işlədə bilərəmmi?

Bəli, bir sürücüdən bir neçə mühərriki paralel olaraq işlədə bilərsiniz, o şərtlə ki: ümumi cərəyan çəkilməsi sürücünün çıxış reytinqi daxilində qalsın, hər bir motorun öz istilik həddindən artıq yüklənməsinə mühafizəsi var və siz V/F nəzarətindən istifadə edirsiniz (çox motorlu quraşdırmalar üçün vektor nəzarəti tövsiyə edilmir). Bu, mühərriklərin eyni sürətlə işlədiyi ventilyator massivləri, konveyer bölmələri və ya nasos stansiyaları üçün ümumi haldır.

Ümumi nasazlıqları necə aradan qaldıra bilərəm?

Sürətli diaqnoz üçün sürücü klaviaturada nasazlıq kodlarını göstərir:

●  OC (həddindən artıq cərəyan) – şortlar, motor sarğı problemləri və ya sürətlənmə vaxtının çox qısa olub olmadığını yoxlayın

●  OV (həddindən artıq gərginlik) – əyləc rezistorunu yoxlayın (istifadə edildikdə) və ya yavaşlama müddəti çox qısa

●  UV (aşağı gərginlik) – giriş gücünü və naqilləri yoxlayın

●  OH (həddindən artıq temperatur) – soyutma fanını, ətraf mühitin temperaturunu və montaj boşluğunu yoxlayın

●  OL (həddindən artıq yükləmə) – motor yükünü yoxlayın, sürətlənmə vaxtını artırın və ya diski böyütməyi düşünün

Təlimatda ətraflı addımlarla tam nasazlıq kodu cədvəli var. Nə isə hələ də nasazdırsa, CSIVEI texniki dəstəyi kömək edə bilər.

VFD enerjiyə necə qənaət edir?

Fanatlar və nasoslar kimi dəyişən fırlanma anı yükləri üçün güc yaxınlıq qanunlarına əməl edir - bu, sürət kubu ilə mütənasibdir. Sürəti 20% azaltmaq enerji istehlakını təxminən 50% azaldır. Avtomatik Enerji Optimizasiyası (AEO) funksiyası əlavə qənaət üçün gərginliyi faktiki yükə uyğunlaşdırmaq üçün azaldır. Yuxu rejimi həm də aşağı tələbat dövrlərində motoru söndürür və boş enerji sərfini aradan qaldırır.

VFD-nin tipik ömrü nədir və onu necə qoruya bilərəm?

Düzgün quraşdırma və şərtlərlə VFD 10-15 il davam edə bilər. Əsas texniki qulluq: korpusu təmiz saxlayın—toz yığılması soyutma səmərəliliyini azaldır; soyutma fanatlarını yoxlayın (adətən 3-7 il davam edir; səs-küylü və ya uğursuz olarsa dəyişdirin); DC avtobus kondensatorlarını yoxlayın - onlar vaxt və temperaturla köhnəlir - əgər sürücü iki ildən çox saxlanılıbsa, işə başlamazdan əvvəl qapaqları dəyişdirin; ətraf mühitin istiliyinə nəzarət etmək; parametrləri vaxtaşırı klaviaturaya və ya xarici yaddaşa ehtiyat nüsxəsini çıxarın. Hər 6-12 aydan bir sürətli yoxlama sürprizlərin qarşısını almağa kömək edir.

Mən VFD-dən açıq havada və ya yuyulan mühitlərdə istifadə edə bilərəmmi?

Standart IP20 sürücüləri təmiz, quru paneldə olmalıdır. Xarici və ya sərt mühitlər üçün CSIVEI daha yüksək IP reytinqləri təklif edir:

●  IP40 – toxuculuq fabrikləri və ya ağac emalı kimi tozlu yerlər üçün yaxşıdır

●  IP54/IP55 – toz keçirməz və sıçramaya davamlıdır; açıq örtüklər və yuyulma sahələri üçün işləyir

●  IP66 – tam toz keçirməz və güclü su axını ilə işləyir; qida emalı, avtomobil yuma və ya əlavə qapaqlar olmadan açıq havada istifadə üçün uyğundur

●  Aşındırıcı qazlar varsa, PCB-yə uyğun örtük tövsiyə olunur.

VFD zəmanət və texniki dəstək ilə təmin olunurmu?

Bəli. CSIVEI diskləri istehsal tarixindən etibarən standart 18 aylıq zəmanətlə təmin edilir (və ya quraşdırıldıqdan sonra 12 ay, hansı daha gecdir). Kritik tətbiqlər üçün genişləndirilmiş zəmanət variantları mövcuddur. Qlobal texniki dəstək e-poçt, telefon və onlayn resurslar vasitəsilə əldə edilə bilər - istifadəçi təlimatları, proqram təlimatları və konfiqurasiya proqramı hamısı daxil edilmişdir.

Müştəri işi: Sənaye havalandırma fanatı

Mebel istehsalı müəssisəsi toz toplama sistemi üçün dəqiq hava axınına nəzarət tələb edirdi. Fanatların davamlı olaraq tam sürətlə işləməsi səmərəsiz idi və həddindən artıq səs-küy yaratdı.

Həll yolu: Əsas egzoz ventilyatorunda fan sürətini tənzimləmək üçün kanal təzyiqinə nəzarət edən təzyiq sensoru olan CSIVEI 18-30kW VFD quraşdırılıb.

Nəticələr:

●  Fanın sürəti toz toplama tələbinə uyğun olaraq avtomatik tənzimlənir

●  Qısmi yüklə işləmə zamanı 45% enerji qənaəti

●  Səs-küy səviyyəsi 12 dB azaldılıb, iş şəraiti yaxşılaşdırılıb

●  Ventin rulmanları və kəmərlərində mexaniki aşınma azaldı

●  Sistem indi həm ətraf mühitə uyğunluq, həm də əməliyyat səmərəliliyi hədəflərinə cavab verir.
