CSIVEI fotovoltaik nasos nəzarəti və ya adi dəyişən tezlikli əməliyyat tələb edən üç fazalı mühərrik sistemləri üçün 4.0kW/5.5kW 3 Fazalı 380V Günəş Pompası və Ümumi Məqsədli İnverter VFD istehsal edir. VFD-PC10-4.0G-T4 və VFD-PC10-5.5G-T4 modelləri müvafiq olaraq 9 A və 13 A nominal çıxış cərəyanları ilə 4,0 kVt və 5,5 kVt mühərrik reytinqlərini əhatə edir. Hər iki model 380 V (-15%) ilə 440 V (+10%) arasında üç fazalı AC girişini qəbul edir.
Bu seriya günəş nasosunun idarə edilməsini bir çevirici platformasında ümumi təyinatlı motor idarəetməsi ilə birləşdirir. Seçilmiş iş rejimi sürücünün enerji mənbəyini və mühərrik işini necə idarə etdiyini müəyyən edir, daxili idarəetmə və mühafizə funksiyaları isə nasos qurğularını, eləcə də uyğun ventilyatorları, üfleyiciləri və texnoloji mexanizmləri dəstəkləyir. Kotirovka tələb edərkən, müvafiq model və konfiqurasiyanı qurmağa kömək etmək üçün motorun ad lövhəsinin reytinqlərini və nəzərdə tutulan tətbiqi təqdim edin.
4.0kW/5.5kW 3 Fazalı 380V Günəş Pompası və Ümumi Məqsədli İnverter VFD P8-00 parametri ilə seçilmiş iki iş rejimini dəstəkləyir.
Günəş nasosunun rejimi — P8-00 = 1
Bu rejimdə sürücü MPPT nəzarəti və avtomatik şəbəkə dəyişdirmə funksiyaları ilə uyğun nasosu idarə etmək üçün fotovoltaik enerjidən istifadə edir. Günəş enerjisi qeyri-kafi olduqda, konfiqurasiya edilmiş keçid ardıcıllığı sistemə şəbəkə enerjisindən istifadə etməyə imkan verir. Bu tənzimləmə iş gününün bir hissəsində günəş enerjisinin mövcud olduğu kənd təsərrüfatı suvarma, quyu suyu təchizatı və digər nasos tətbiqləri üçün uyğundur.
Ümumi təyinatlı rejim — P8-00 = 0
Bu rejimdə sürücü nasoslar, ventilyatorlar, üfleyicilər və texnoloji mexanizmlər daxil olmaqla, uyğun mühərriklər üçün şərti dəyişən tezlikli çevirici kimi işləyir. Sensorsuz vektor nəzarəti (SVC) və V/F nəzarəti fotovoltaik nasos funksiyasından istifadə etmədən müxtəlif mühərrik idarəetmə tələblərini dəstəkləyir.
CSIVEI göndərilməzdən əvvəl iş rejimini konfiqurasiya edə bilər. Quraşdırma tələbləri dəyişdikdə sürücünün başqa proqrama təyin edilməsinə imkan verən P8-00-ni tənzimləməklə rejim də dəyişdirilə bilər. Müvafiq parametrlər və naqillər seçilmiş iş rejiminə uyğun olmalıdır.
Tövsiyə olunan fotovoltaik massiv inverterin reytinqindən və modulların elektrik xüsusiyyətlərindən asılıdır. Cədvəl B iki modul variantı üçün modul və sim konfiqurasiyalarını təqdim edir: 250 Vt±5 Vt gücündə qiymətləndirilən 37±1 V modullar və 300 Vt±5 Vt gücündə qiymətləndirilən 45±1 V modullar.
Əsas DC tərəfi məhdudiyyətləri bunlardır:
Seriya-sətir gərginliyi faktiki modulun açıq dövrə gərginliyinə və gözlənilən iş temperaturlarına qarşı qiymətləndirilməlidir. Paralel simli tənzimləmələr tövsiyə olunan konfiqurasiyaya və müvafiq DC mühafizə tələblərinə uyğun olmalıdır. İnverterin düzgün işləməsi üçün massivin müəyyən edilmiş gərginlik həddində saxlanılması vacibdir.
Hər iki model 245 × 142 × 181,3 mm və 107 × 235 mm montaj nümunəsi olan eyni korpus ölçülərini bölüşür. Kompakt divar montajı və ya şkaf montajı mühərrikin reytinqini və ya tətbiqini yalnız çeviricinin yerləşdirilməsi üçün dəyişdirmədən sürücünü nasos idarəetmə qurğusuna daxil etməyə imkan verir.
Sürücü IP20 korpusuna malikdir və uyğun qorunan yerdə şaquli quraşdırma üçün nəzərdə tutulub. Quraşdırmanın planlaşdırılması iş mühitini, elektrik mühafizəsini, kabelin marşrutunu və istismara vermə və təmir üçün girişi nəzərə almalıdır. Ümumi işləmə temperaturu diapazonu -10°C ilə 50°C arasındadır, 40°C-dən yuxarı azalma tələb olunur.
| Maddə | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| Tətbiq olunan motor | 4,0 kVt / 5 HP | 5,5 kVt / 7,5 HP |
| Nominal tutum | 6 kVA | 11 kVA |
| Giriş cərəyanı | 10,5 A | 13.9 A |
| Çıxış cərəyanı | 9 A | 13 A |
| AC giriş gərginliyi | AC 3 PH 380 V (-15%) ilə 440 V (+10%) | |
| Maks. DC giriş gərginliyi | 900 VDC | |
| Tövsiyə olunan Voc diapazonu | 550 - 750 VDC | |
| Tövsiyə olunan MPPT diapazonu | 450-600 VDC | |
| Başlanğıc gərginlik diapazonu | 300 - 900 VDC, parametr tənzimlənə bilər | |
| Çıxış tezliyi diapazonu | 0 - 500.00 Hz | |
| Səs-küy səviyyəsi | 50 dBA maks. |
| Model | 37±1 V modullar, 250 Vt±5 Vt | 45±1 V modullar, 300 Vt±5 Vt | ||
| Sətir başına modullar | Simlər | Sətir başına modullar | Simlər | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| Maddə | Spesifikasiya |
| Nominal tezlik | 50/60 Hz |
| Giriş tezlik diapazonu | ±5% (47,5 - 63 Hz) |
| Çıxış gərginliyi | 0 giriş gərginliyi |
| Çıxış tezliyi | 0,1 - 500 Hz |
| Maksimum tezlik | 0 - 500 Hz (SVC və V/F nəzarəti) |
| Daşıyıcı tezliyi | 0,8 kHz-dən 8 kHz-ə qədər, yükləməyə avtomatik tənzimlənir (16 kHz-ə qədər dəstəklənir) |
| Tezlik həlli | Rəqəmsal parametr 0,01 Hz; analoq qəbulu maksimum tezlik 0,025% |
| Nəzarət rejimi | Sensorsuz vektor nəzarəti (SVC); V/F nəzarət |
| Başlanğıc fırlanma anı | 0,5 Hz / 150% (SVC) |
| Sürət diapazonu | 1:100 (SVC) |
| Sürət sabitliyinin dəqiqliyi | ±0,5% (SVC) |
| Həddindən artıq yükləmə qabiliyyəti | 60 s üçün 150% nominal cərəyan; 12 s üçün 170%; 1,5 s üçün 190% |
| Torkun gücləndirilməsi | Avtomatik fırlanma anı gücləndirilməsi; əl ilə 0,1% - 30,0% artım |
| V/F əyrisi | Xətti, çox nöqtəli və kvadrat əyri (1.2 / 1.4 / 1.6 / 1.8 / 2.0 güc) |
| V/F ayrılması | Tam ayrılıq, yarı ayrılıq |
| Sürətlənmə / yavaşlama | Xətti və ya S əyrisi, 0,0 - 6500,0 s |
| DC əyləc | Başlanğıc tezliyi 0,00 Hz-dən maksimum tezlikə qədər; vaxt 0,0 ilə 36,0 s; cari 0,0% - 100,0% |
| JOG nəzarəti | JOG tezliyi 0,00 Hz-dən maksimum tezliyə (standart 5 Hz); sürətləndirmə/yavaşlama 0,0 - 6500,0 s |
| Daxili PID | Bəli, xarici nəzarətçi olmadan təzyiq, axın və ya temperatur qapalı dövrə üçün |
| AVR | Şəbəkə gərginliyi dəyişdikdə çıxış gərginliyi sabit saxlanılır |

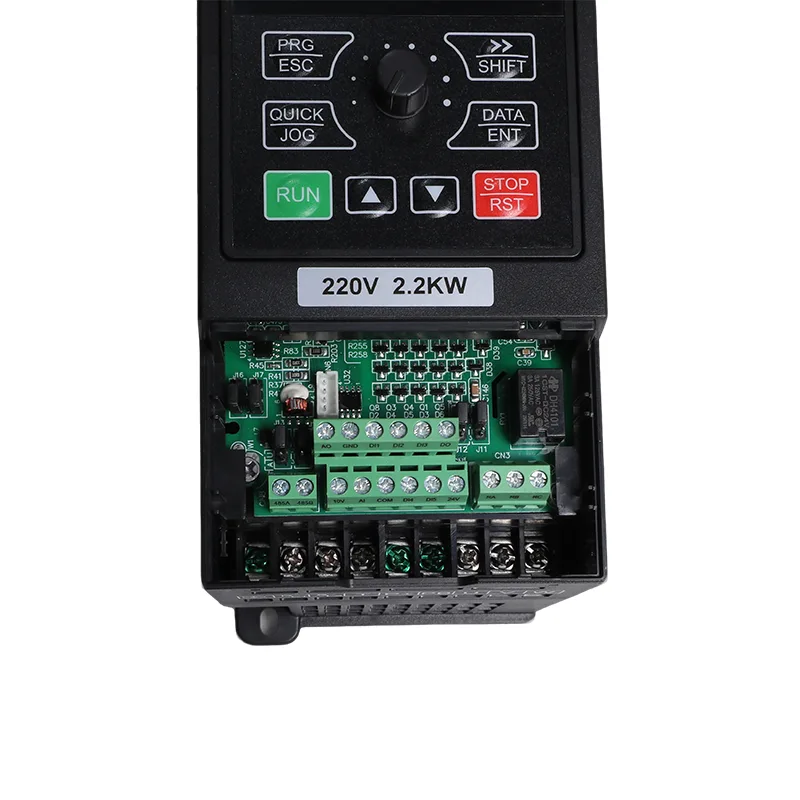

| Giriş terminalları | 5 rəqəmsal giriş, DI5 50 kHz-ə qədər yüksək sürətli impulsları dəstəkləyir; 1 analoq giriş 0-10 V və ya 0-20 mA; 1 klaviatura potensiometr girişi |
| Çıxış terminalları | 50 kHz-ə qədər 1 yüksək sürətli impuls çıxışı; 1 rele çıxışı; 1 analoq çıxış 0-20 mA və ya 0-10 V |
| Ünsiyyət | RS485, Modbus RTU |
| Qoruma | Açılış zamanı mühərrikin qısaqapanmasının aşkarlanması, çıxış fazasının itməsi, həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq temperatur, həddindən artıq yüklənmə, az yüklənmə, zəif işıq |
| İşləmə temperaturu | -10°C-dən 50°C-dək; 40°C-dən yuxarı 1°C-də 1% azalma |
| Saxlama temperaturu | -20°C ilə 60°C arasında |
| Rütubət | 95% RH-dən aşağı, kondensasiya yoxdur |
| Hündürlük | 1000 m-dən aşağı; 1000-dən 3000 m-ə qədər 100 m-ə 1% azaldın |
| Vibrasiya | 5,9 m/s²-dən aşağı (0,6 g) |
| Qapalı | IP20, divar montajı və ya şkaf, şaquli quraşdırma |
| Paylama sistemi | TN, TT |
| EMC / təhlükəsizlik | IEC 61800-3 (C3); IEC 61800-5-1 |
iMaster VFD-PC10 seriyası günəş nasosunun idarə edilməsini dəyişən tezlikli mühərrik idarəetməsi ilə birləşdirərək, 4,0 kVt və 5,5 kVt-lıq modelləri bir sıra su emalı və sənaye tətbiqləri üçün uyğun edir.
Həm fotovoltaik nasosun, həm də adi mühərrikin idarə edilməsinə ehtiyacı olan qurğular üçün 4.0kW/5.5kW 3 Fazalı 380V Günəş Pompası və Ümumi Məqsədli İnverter VFD nəzərdə tutulan vəzifə üçün təyin oluna və müvafiq olaraq konfiqurasiya edilə bilər.
Təzyiq tənzimləməsini tələb edən su sistemləri üçün daxili PID funksiyası konfiqurasiya edilmiş təyinat nöqtəsi ətrafında motorun işini tənzimləmək üçün uyğun əks əlaqə siqnalından istifadə edə bilər. Müvafiq seçilmiş təzyiq ötürücü və düzgün konfiqurasiya edilmiş idarəetmə parametrləri ilə sürücü tələb dəyişdikcə sistem təzyiqini tənzimləyə bilər. Son parametrlər nasosdan, motordan və tətbiqdən asılıdır.
Daxili PID qapalı dövrə təzyiqi, axını və ya temperatur nəzarətini dəstəkləyir. Təyinat nöqtəsi və əks əlaqə mənbələri mövcud FC-qrup parametrləri vasitəsilə seçilir.
Ümumi təyinatlı rejim SVC və V/F nəzarətini, 60 saniyə ərzində 150% həddindən artıq yükləmə qabiliyyətini və Modbus RTU ilə RS485 rabitəsini dəstəkləyir.
P8-00 = 1: günəş nasosu rejimi. P8-00 = 0: ümumi təyinatlı çevirici rejimi. CSIVEI göndərilməzdən əvvəl iş rejimini və tələb olunan parametrləri təyin edə bilər.
4 kVt-lıq blok tək bir simlə işləyir, ona görə də sim 550-750 VDC pəncərəsinə çatmaq üçün daha uzun qurulur. 5,5 kVt gücündə bloka 18-lik iki paralel tel ilə çatmaq daha asan olan massiv vatını təxminən iki dəfə artırmaq lazımdır. Hər ikisi maksimum 900 VDC altında qalır.
Bəli və bu, ən çox yayılmış quraşdırmadır. Nasos və kabelləri tək buraxın, massivi və DC açarını əlavə edin və mövcud təchizatı R, S və T-yə naqil edin. Avtomatik keçid üçün P8-15-i 0-a qoyun. Günəş gündüz yükünü daşıyır və kifayət qədər günəş olmadığı zaman şəbəkə öz üzərinə götürür.
Şamandıra və ya səviyyə açarını DI2 və ya DI3-ə yerləşdirin. Terminal polaritesi F6-10-da təyin olunur, buna görə də ya əlaqə tənzimlənməsi işləyir. Siz həmçinin P8-18-i 1-ə təyin etməklə və P8-19-da tam həddi və P8-20-də yuxu gecikməsini tənzimləməklə AI su səviyyəsinin aşkarlanmasından istifadə edə bilərsiniz.
Ümumi olanlar A01 zəif günəş enerjisi, A02 çəni dolu, A03 su çatışmazlığı və A04 motorun az yüklənməsidir. E01-dən E30-a qədər aparat xətaları həddindən artıq cərəyanı, həddindən artıq gərginliyi, aşağı gərginliyi, faza itkisini və həddindən artıq temperaturu əhatə edir, uğursuz səviyyə zondu üçün E43 və aydın olmayan aşağı yükləmə vəziyyəti üçün E44.
Bəli. Aşırı cərəyan, həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq temperatur və həddindən artıq yüklənmə ilə birlikdə çıxış fazasının itkisinin qorunması və mühərrikin qısaqapanmasının aşkarlanması standartdır.
Bəli. Ümumi təyinatlı rejimdə bu, SVC və ya V/F idarəetmə, PID və Modbus ilə fanatlar, üfleyicilər, kompressorlar və texnoloji nasoslar üçün standart üç fazalı çeviricidir. Onu bu rejimdə sifariş edin və o, iş üçün konfiqurasiya edilmiş şəkildə gəlir. Günəş nasosu rejimində alınan qurğu isə P8-00 ilə sonradan keçə bilər.
Bəli. Bizə motor reytinqlərini, panel konfiqurasiyasını və istədiyiniz hər hansı sayta xas parametrləri deyin və biz onları qurğu getməzdən əvvəl yükləyirik. Bu, saytda istismara vermə vaxtına qənaət edir və bu, bir çox distribyutorların standart deyil, konfiqurasiya edilmiş satın almalarının səbəbidir.
