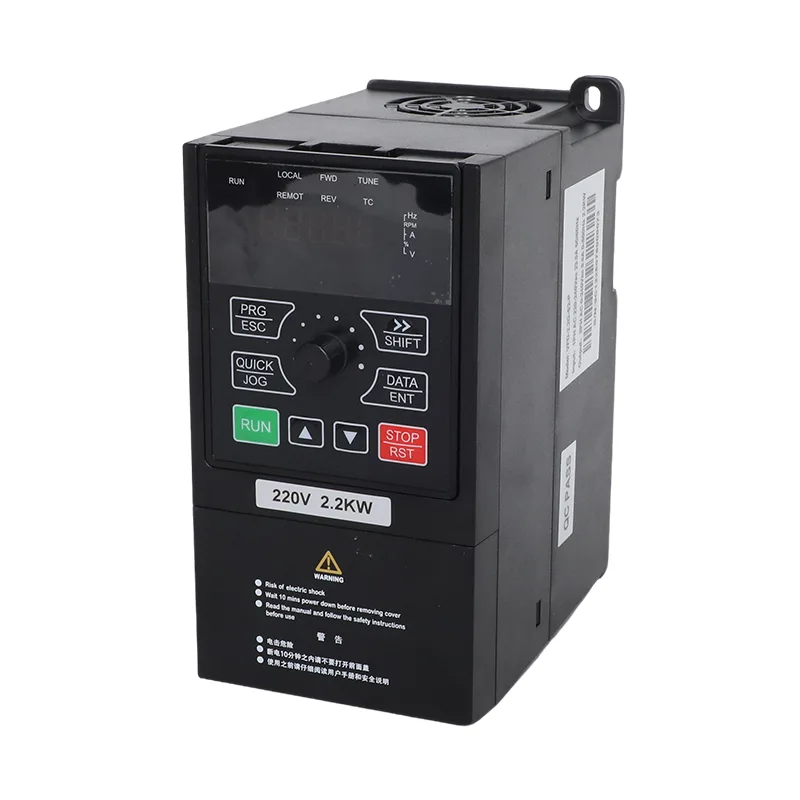

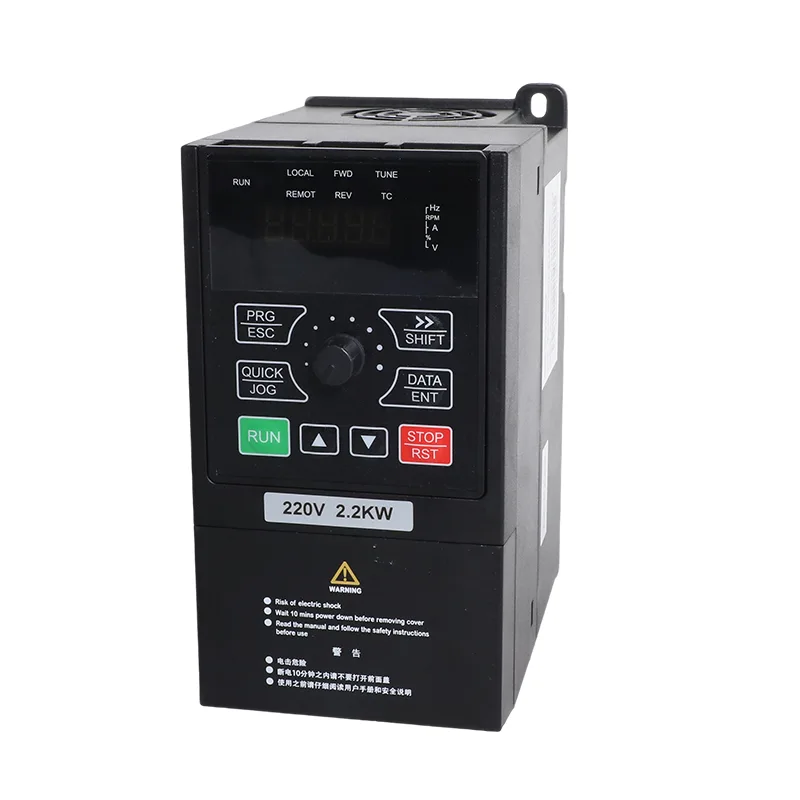

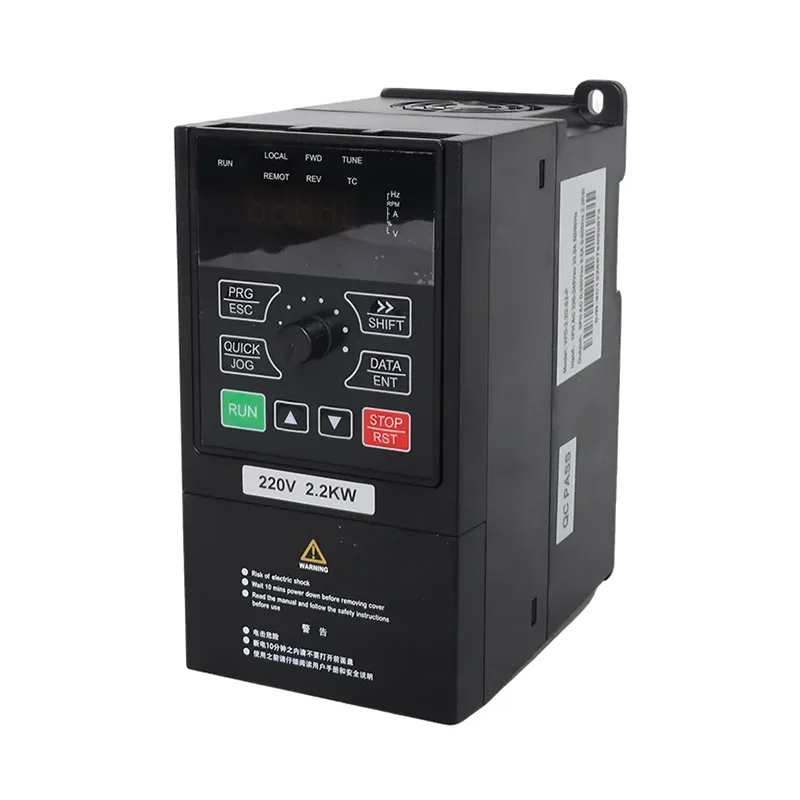

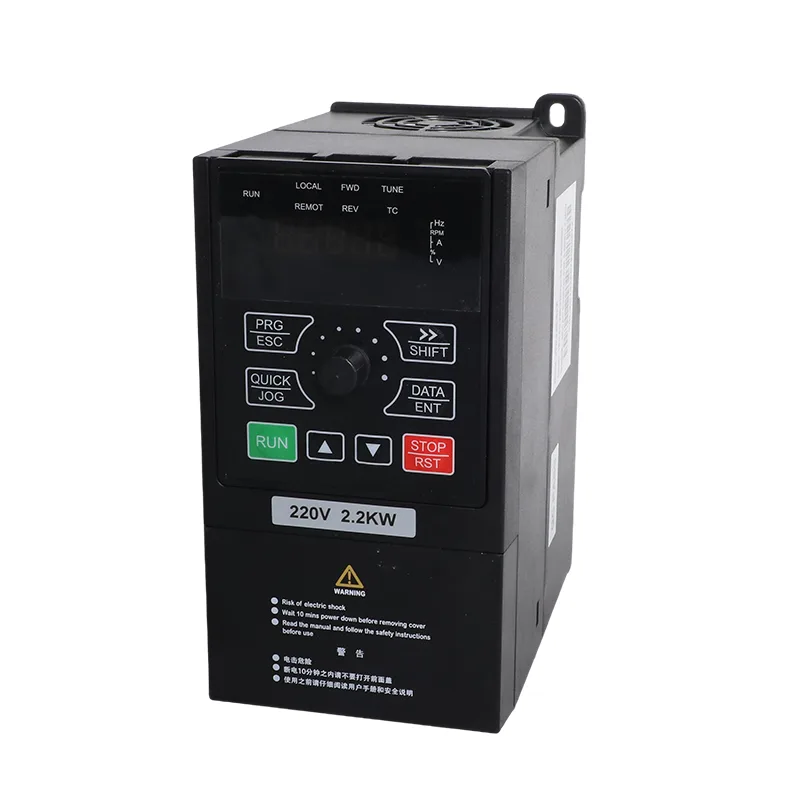

CSIVEI 4,0 kVt/5,5 kVt 1 Fazalı 230 V Günəş Nasosu və Ümumi Məqsədli İnverter VFD 4,0 kVt və ya 5,5 kVt mühərrikləri işlətməli olan, lakin üç fazalı kommunal əlaqədən daha çox bir fazalı AC təchizatı olan saytlar üçün nəzərdə tutulub. VFD-PC10-4.0G-S2-MK 17 A çıxış cərəyanı verir, VFD-PC10-5.5G-S2-MK isə 25 A verir. Onların sadalanan AC giriş cərəyanları müvafiq olaraq 32 A və 45 A-dır, ona görə də faktiki giriş cərəyanı üçün təchizat dövrəsi, kəsici və kabel seçilməlidir.
DC tərəfində sürücü öz gərginlik hədləri üçün konfiqurasiya edilmiş fotovoltaik massivi qəbul edir. Tövsiyə olunan MPPT diapazonu 250–350 VDC, tövsiyə olunan massiv açıq dövrəli gərginlik diapazonu 360–430 VDC və maksimum DC giriş gərginliyi 450 VDC-dir. Bu məhdudiyyətlər simlər paralel bağlandıqda və ya massiv soyuq şəraitdə işləyərkən, modulun açıq dövrə gərginliyinin yüksələ biləcəyi hallarda xüsusilə vacibdir.
Günəş nasosu rejimi (P8-00 = 1): Sürücü fotovoltaik nasos üçün MPPT-dən istifadə edir və zəif işıqdan idarəetmə, aşağı yükdən qorunma və su səviyyəsinə nəzarət seçimləri daxil olmaqla nasosla əlaqəli funksiyaları təmin edir. Şəbəkə ehtiyat nüsxəsi quraşdırmanın bir hissəsi olduqda, keçid parametrləri və xarici keçid təşkili təlimata uyğun olaraq konfiqurasiya edilməlidir.
Ümumi təyinatlı rejim (P8-00 = 0): Sürücü SVC və ya V/F nəzarəti, daxili PID və RS485 Modbus RTU rabitəsi ilə şərti çevirici kimi işləyir. Bu rejim günəş nasosunun idarəetmə funksiyasından istifadə etmədən uyğun nasoslar, ventilyatorlar, üfürücülər və digər motorla idarə olunan avadanlıqlar üçün istifadə edilə bilər.
İş rejimi göndərilməzdən əvvəl təyin edilə bilər və tətbiq tələbləri dəyişdikdə P8-00 vasitəsilə dəyişdirilə bilər. Bu, distribyutorlara və quraşdırıcılara uyğun motor reytinqlərinə, naqillərə və parametr parametrlərinə uyğun olaraq sürücünü daha sonra yenidən konfiqurasiya etmək imkanı saxlamaqla nəzərdə tutulan istifadəni müəyyən etmək üçün bir yol verir.
Günəş nasosu üçün 4,0 kVt/5,5 kVt 1 Fazalı 230 V Günəş Pompası və Ümumi Məqsədli İnverter VFD model üçün xüsusi simli sxemdən istifadə edir: 4,0 kVt versiyada iki paralel simdən istifadə olunur, 5,5 kVt versiya isə üçdən istifadə edir. 37±1 V, 250 W±5 Wp modulları ilə cədvəldə hər sətirdə 11 modul göstərilir; 45±1 V, 300 W±5 Wp modulları ilə hər sətirdə 9 modul müəyyən edir. Massivi qoşmazdan əvvəl seçilmiş modul məlumatlarından və yerli temperatur şəraitindən istifadə edərək sətir açıq dövrə gərginliyini hesablayın və onu sürücünün qeyd olunmuş hədləri daxilində saxlayın.
Saxlama çənini istifadə edən və ya quyu suyunun mövcudluğundan asılı olan qurğular üçün sürücü su səviyyəli giriş seçimlərini və aşağı yükdən qorunmanı dəstəkləyir. AI su səviyyəsinin aşkarlanması P8-18 və P8-19 və P8-20 vasitəsilə təyin olunan həddi və yuxu gecikməsi ilə P8-18 istifadə edərək konfiqurasiya edilə bilər. Az yükləmə sıfırlama davranışı P8-26 vasitəsilə konfiqurasiya edilir. Bu funksiyalar düzgün sensorlar və parametrlər quraşdırıldıqda nasosun işini çən səviyyəsi və suyun mövcudluğu ilə əlaqələndirməyə kömək edir.
| Maddə | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Tətbiq olunan motor | 4,0 kVt / 5 HP | 5,5 kVt / 7,5 HP |
| Nominal tutum | 5,9 kVA | 11 kVA |
| Giriş cərəyanı | 32 A | 45 A |
| Çıxış cərəyanı | 17 A | 25 A |
| AC giriş gərginliyi | AC 1 PH 220 V (-15%) ilə 240 V (+10%) | |
| Maks. DC giriş gərginliyi | 450 VDC | |
| Tövsiyə olunan Voc diapazonu | 360 - 430 VDC | |
| Tövsiyə olunan MPPT diapazonu | 250-350 VDC | |
| Başlanğıc gərginlik diapazonu | 160 - 450 VDC, parametr tənzimlənə bilər | |
| Nominal çıxış gərginliyi | 3 PH və ya 1 PH 220 V AC | |
| Səs-küy səviyyəsi | 50 dBA maks. |
| Model | 37±1 V modullar, 250 Vt±5 Vt | 45±1 V modullar, 300 Vt±5 Vt | ||
| Sətir başına modullar | Simlər | Sətir başına modullar | Simlər | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Maddə | Spesifikasiya |
| Nominal tezlik | 50/60 Hz |
| Giriş tezlik diapazonu | ±5% (47,5 - 63 Hz) |
| Çıxış gərginliyi | 0 giriş gərginliyi |
| Çıxış tezliyi | 0,1 - 500 Hz |
| Maksimum tezlik | 0 - 500 Hz (SVC və V/F nəzarəti) |
| Daşıyıcı tezliyi | 0,8 kHz-dən 8 kHz-ə qədər, yükləməyə avtomatik tənzimlənir (16 kHz-ə qədər dəstəklənir) |
| Tezlik həlli | Rəqəmsal parametr 0,01 Hz; analoq qəbulu maksimum tezlik 0,025% |
| Nəzarət rejimi | Sensorsuz vektor nəzarəti (SVC); V/F nəzarət |
| Başlanğıc fırlanma anı | 0,5 Hz / 150% (SVC) |
| Sürət diapazonu | 1:100 (SVC) |
| Sürət sabitliyinin dəqiqliyi | ±0,5% (SVC) |
| Həddindən artıq yükləmə qabiliyyəti | 60 s üçün 150% nominal cərəyan; 12 s üçün 170%; 1,5 s üçün 190% |
| Torkun gücləndirilməsi | Avtomatik fırlanma anı gücləndirilməsi; əl ilə 0,1% - 30,0% artım |
| V/F əyrisi | Xətti, çox nöqtəli və kvadrat əyri (1.2 / 1.4 / 1.6 / 1.8 / 2.0 güc) |
| V/F ayrılması | Tam ayrılıq, yarı ayrılıq |
| Sürətlənmə / yavaşlama | Xətti və ya S əyrisi, 0,0 - 6500,0 s |
| DC əyləc | Başlanğıc tezliyi 0,00 Hz-dən maksimum tezlikə qədər; vaxt 0,0 ilə 36,0 s; cari 0,0% - 100,0% |
| JOG nəzarəti | JOG tezliyi 0,00 Hz-dən maksimum tezliyə (standart 5 Hz); sürətləndirmə/yavaşlama 0,0 - 6500,0 s |
| Daxili PID | Bəli, xarici nəzarətçi olmadan təzyiq, axın və ya temperatur qapalı dövrə üçün |
| AVR | Şəbəkə gərginliyi dəyişdikdə çıxış gərginliyi sabit saxlanılır |

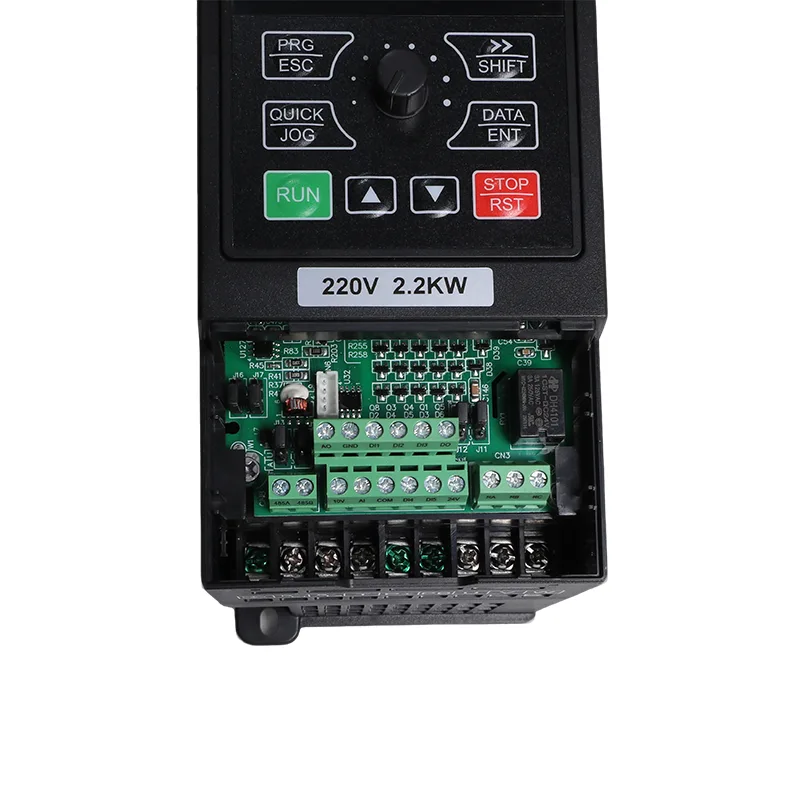

| Giriş terminalları | 5 rəqəmsal giriş, DI5 50 kHz-ə qədər yüksək sürətli impulsları dəstəkləyir; 1 analoq giriş 0-10 V və ya 0-20 mA; 1 klaviatura potensiometr girişi |
| Çıxış terminalları | 50 kHz-ə qədər 1 yüksək sürətli impuls çıxışı; 1 rele çıxışı; 1 analoq çıxış 0-20 mA və ya 0-10 V |
| Ünsiyyət | RS485, Modbus RTU |
| Qoruma | Açılış zamanı mühərrikin qısaqapanmasının aşkarlanması, çıxış fazasının itməsi, həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq temperatur, həddindən artıq yüklənmə, az yüklənmə, zəif işıq |
| İşləmə temperaturu | -10°C-dən 50°C-dək; 40°C-dən yuxarı 1°C-də 1% azalma |
| Saxlama temperaturu | -20°C ilə 60°C arasında |
| Rütubət | 95% RH-dən aşağı, kondensasiya yoxdur |
| Hündürlük | 1000 m-dən aşağı; 1000-dən 3000 m-ə qədər 100 m-ə 1% azaldın |
| Vibrasiya | 5,9 m/s²-dən aşağı (0,6 g) |
| Qapalı | IP20, divar montajı və ya şkaf, şaquli quraşdırma |
| Paylama sistemi | TN, TT |
| EMC / təhlükəsizlik | IEC 61800-3 (C3); IEC 61800-5-1 |
4,0 kVt və 5,5 kVt olan modellər 17 A və 25 A çıxış cərəyanını təmin edir. SVC başlanğıc fırlanma anı 0,5 Hz-də 150%, 60 saniyə ərzində 150% nominal cərəyan həddindən artıq yükləmə qabiliyyəti ilə müəyyən edilmişdir. Onların 32 A və 45 A giriş cərəyanı reytinqləri düzgün təchizatı, açarı və kabel seçimini vacib edir.
4,0 kVt model iki simdən, 5,5 kVt model isə üç simdən istifadə edir. Massivi tövsiyə olunan 360–430 VDC açıq dövrə diapazonu və maksimum 450 VDC daxilində saxlayın; paralel simlər üçün bir PV açarı və birləşdirici qutudan istifadə edin.
Aşağı yükdən qorunma və konfiqurasiya edilə bilən su səviyyəsinin aşkarlanması müvafiq girişlər və parametrlər təyin edildikdə nasosun bağlanmasını və yenidən başlama məntiqini dəstəkləyir.
P8-00 günəş nasosu rejimini və ya ümumi təyinatlı rejimi seçir. Sonuncu SVC/V/F nəzarətini, quraşdırılmış PID və RS485 Modbus RTU-nu dəstəkləyir.
Massiv sürücüdən 10 m-dən çox məsafədə olduqda II tip dalğalanmadan qorunma qurğusundan istifadə edin. Təlimat nasos kabeli 50 m-dən çox olduqda çıxış reaktorunu tövsiyə edir.
4,0 kVt/5,5 kVt 1 Fazalı 230 V Günəş Pompası və Ümumi Məqsədli İnverter VFD 4,0 kVt və ya 5,5 kVt mühərrik gücünə ehtiyacı olan, lakin üç fazalı kommunal təchizatından istifadə edə bilməyən qurğular üçün nəzərdə tutulub. Onun günəş nasosunun konfiqurasiyası su tətbiqləri üçün uyğundur, ümumi təyinatlı rejim isə onun istifadəsini uyğun motorla idarə olunan avadanlıqlara genişləndirir.
5,5 kVt gücündə olan model 45 A sadalanan giriş cərəyanına malikdir. Təchizat, kəsici və kabel quraşdırma cərəyanı və müvafiq elektrik tələblərinə uyğun qiymətləndirilməlidir. Günəş enerjisi mövcud olduqda günəş enerjisi ilə işləmə şəbəkədən çəkilən enerjinin miqdarını azalda bilər, lakin şəbəkənin faktiki istifadəsi massivdən, nasosun yükündən və iş şəraitindən asılıdır.
Tövsiyə olunan massiv konfiqurasiyası daha yüksək qiymətləndirilmiş 5,5 kVt model üçün daha çox fotovoltaik tutumu təmin edir. Cədvəl B-də 5,5 kVt versiya üçün üç paralel sətir və 4,0 kVt versiya üçün iki paralel tel verilmişdir. Massivin ümumi gücünü, simli açıq dövrə gərginliyini və cərəyanını modul və çeviricinin spesifikasiyasına uyğun olaraq təsdiqləyin.
PV və şəbəkə əlaqələri, keçid cihazları və parametr parametrləri seçilmiş iş rejimi üçün iMaster təlimatına uyğun olmalıdır. Müəyyən edilmiş dövrə və mühafizə sxemi buna açıq şəkildə icazə vermədiyi halda günəş və şəbəkə açarlarını eyni vaxtda bağlamayın. İstismar və dəyişdirmə parametrləri, o cümlədən P8-15, istehsalçının kabel diaqramına uyğun olaraq tətbiq edilməlidir.
Kabelin ölçüsünü sıra cərəyanına, kabel uzunluğuna, quraşdırma şərtlərinə və müvafiq elektrik tələblərinə uyğun olaraq təyin edin. Xarici fotovoltaik xidmət üçün uyğun kabeldən istifadə edin. Quraşdırma təlimatı PV girişində bir DC açarını və simlər paralel qoşulduqda fotovoltaik birləşdirici qutunu müəyyən edir.
Su yükünün itməsi kimi şərtləri aşkar etmək üçün aşağı yükdən qorunma təmin edilir. Təqdim olunan parametr məlumatında 25% aşkarlama səviyyəsi, 60 s təsdiqləmə vaxtı və 120 s sıfırlama gecikməsi göstərilir. Səviyyə zondundan istifadə edilərsə və uğursuz olarsa, sürücü E43 hesabatını verə bilər. Həqiqi nasos və quraşdırma ilə müqayisədə konfiqurasiya edilmiş hədləri və gecikmələri yoxlayın.
Bəli. P8-00 günəş nasosu rejimini və ya ümumi təyinatlı rejimi seçir. Ümumi təyinatlı rejim SVC və ya V/F nəzarətini, daxili PID və Modbus RTU-nu dəstəkləyir. CSIVEI göndərilməzdən əvvəl tələb olunan rejimi təyin edə bilər və tətbiq və naqillər uyğun olduqda iş rejimi daha sonra parametr parametrləri vasitəsilə dəyişdirilə bilər.
Sorğu zamanı OEM markası və göndərilmədən əvvəl parametr konfiqurasiyası müzakirə edilə bilər. CSIVEI mövcud aranjımanı, qiyməti və cədvəli təsdiq edə bilməsi üçün tələb olunan miqdar və rəsm əsərlərini təqdim edin.
