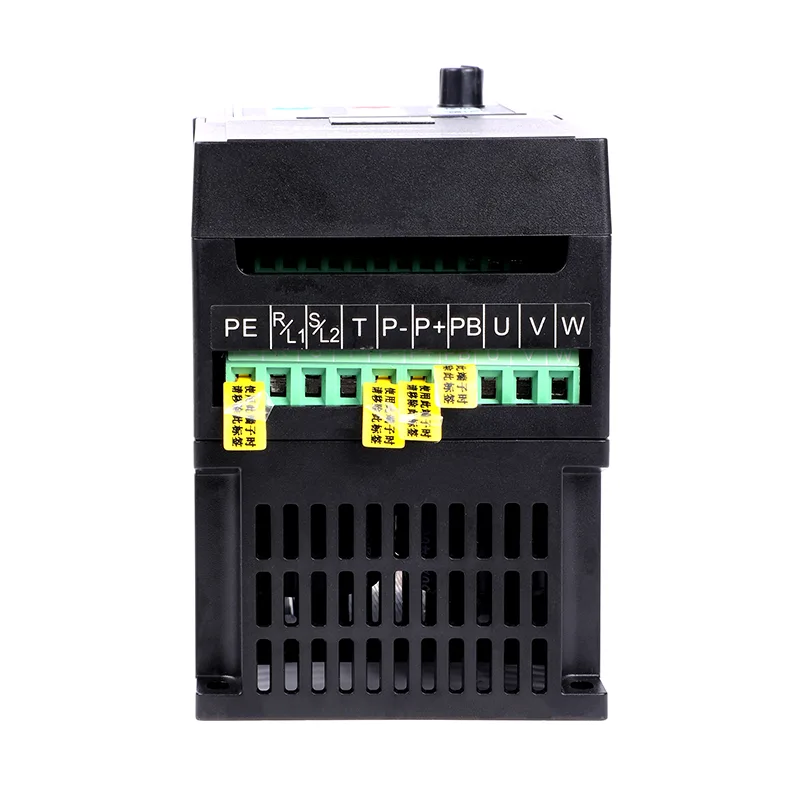

3 Fazalı Motor üçün 320kw VFD İnverter

3 Fazalı Mühərrik üçün CSIVEI 320kw VFD İnverteri üç fazalı mühərrikin idarə edilməsi üçün giriş səviyyəli universal sürücüdür. Kiçik sənaye avadanlığı, atelye maşınları və yüngül avtomatlaşdırma işləri üçün nəzərdə tutulmuşdur, o, yığcam yerdə etibarlı performans təklif edir. Həm V/F, həm də sensorsuz vektor idarəetmə rejimləri, daxili PID nəzarətçi və xarici klaviatura və ya uzaqdan əməliyyat dəstəyi. Yan-yana montaj qabiliyyətinə malik IP20 korpus panellərin səmərəli quraşdırılmasına imkan verir. Asan parametr konfiqurasiyası və möhkəm konstruksiyası ilə o, əsas mühərrik sürətinə nəzarət tətbiqləri üçün möhkəm zəmin yaradır.

Məhsul parametrləri

Tipik Tətbiqlər

3 Fazalı Mühərrik üçün CSIVEI 320kw VFD İnverteri ultra yüksək güclü mühərrikin idarə edilməsi üçün son həlldir:

Meqa nasoslar – iri miqyaslı su təchizatı, daşqınlara nəzarət nasos stansiyaları

Mədən və faydalı qazıntılar – böyük üyütmə dəyirmanları, yüksək tutumlu qırıcılar

Neft və qaz – magistral boru kəməri nasosları, qaz turbinləri, kompressor stansiyaları

Sement - fırlanan soba sürücüləri, böyük fanatlar

Dəniz hərəkəti - gəmilər üçün əsas hərəkətvericilər

Davamlı ağır iş üçün hazırlanmış bu sürücü təkmil istilik idarəetməsi, lazımsız soyutma və geniş diaqnostika imkanlarına malikdir.

Tətbiqə Xüsusi Xüsusiyyətlər

CSIVEI VFD seriyasına ümumi sənaye tətbiqləri üçün uyğunlaşdırılmış, sistem dizaynını sadələşdirən və performansı artıran xüsusi funksiyalar daxildir.

Nasos və Fan İdarəsi üçün quraşdırılmış PID – Daimi təzyiqli su təchizatı, HVAC sistemləri və ventilyasiya proqramları üçün idealdır. Sürücü təzyiq və ya axın sensorlarından birbaşa girişi qəbul edir və təyin edilmiş nöqtəni saxlamaq üçün sürəti avtomatik tənzimləyir.

Dinamik Əyləc - Seçilmiş modellərdə quraşdırılmış əyləc bloku xarici əyləc rezistorlarının qoşulmasına imkan verir, kranlar, qaldırıcılar və sentrifuqalar kimi tətbiqlər üçün sürətli yavaşlama və dəqiq dayanmağa imkan verir.

Uçan Başlanğıc – Sürücü fırlanan mühərriki əvvəlcə onu dayandırmadan rəvan şəkildə çəkə bilər, külək dəyirmanı ventilyatorları və ya sərbəst dönən yüklərlə tətbiqlərdə narahatçılığa səbəb olan işə düşməyi aradan qaldırır.

Yanğın Rejimi (Yanğınsöndürən Rejimi) – Yanğından mühafizə tətbiqlərində sürücü nasazlıqları aradan qaldıra və fövqəladə hallar zamanı kritik ventilyasiya və ya su təchizatı sistemlərinin işləməsini təmin etmək üçün işləməyə davam edə bilər.

Nasos Təmizləmə Funksiyası – Çirkli suda və ya çirkab su tətbiqlərində kireçlənmənin və tıxanmanın qarşısını almaq, nasosun ömrünü uzatmaq və texniki xidməti azaltmaq üçün nasosu vaxtaşırı tərs istiqamətdə fırladır.

Tez-tez verilən suallar

Mən VFD-dən açıq havada və ya yuyulan mühitlərdə istifadə edə bilərəmmi?

Standart IP20 sürücüləri təmiz, quru paneldə olmalıdır. Xarici və ya sərt mühitlər üçün CSIVEI daha yüksək IP reytinqləri təklif edir:

IP40 – toxuculuq fabrikləri və ya ağac emalı kimi tozlu yerlər üçün yaxşıdır

IP54/IP55 – toz keçirməz və sıçramaya davamlı; açıq örtüklər və yuyulma sahələri üçün işləyir

IP66 – tam toz keçirməz və güclü su axını ilə işləyir; qida emalı, avtomobil yuma və ya əlavə qapaqlar olmadan açıq havada istifadə üçün uyğundur

Aşındırıcı qazlar varsa, PCB-yə uyğun örtük tövsiyə olunur.

Necə düzgün seçim3 Fazalı Motor üçün 320kw VFD İnvertermotorum üçün?

Nəzərə alınmalı bir neçə şey:

Mühərrik gücü—VFD mühərrik reytinqinə uyğun və ya ondan bir qədər böyük olmalıdır.

Giriş gərginliyi—birfazalı 230V və ya üçfazalı 400V, onun təchizatınıza uyğun olduğundan əmin olun.

Yük növü - konveyerlər və ya ekstruderlər kimi sabit fırlanma momenti yükləri adətən mühərrik gücünün 100-120%-i həcmində VFD tələb edir. Azarkeşlər və nasoslar kimi dəyişən fırlanma anı yükləri tez-tez motor gücünə uyğun VFD-dən istifadə edə bilər, üstəlik siz enerjiyə qənaət əldə edirsiniz.

Ətraf mühit—tozlu, rütubətli və ya açıq yerlər üçün daha yüksək IP reytinqinə (IP40, IP54, IP66) keçin və ya sürücünü qorunan korpusa qoyun.

Rabitə—Əgər PLC və ya SCADA ilə danışmaq lazımdırsa, sürücünün protokolunuzu dəstəklədiyini yoxlayın (Modbus RTU standartdır; Profibus, Ethernet/IP və s. isteğe bağlıdır).

İkinci rəy istəyirsinizsə, CSIVEI-də ölçü aləti və texniki dəstək də var.

Xarici əyləc rezistoruna ehtiyacım varmı?

Bu asılıdır. Əgər sürətli yavaşlamaya ehtiyacınız varsa və ya yükün yüksək ətaləti varsa, məsələn, sentrifuqalar, kranlar, qaldırıcılar və ya sarıcılar - onda bəli, sizə lazım olacaq. Daxili əyləc bloku olan sürücülərdə rezistor həddindən artıq gərginlik nasazlıqlarının qarşısını almaq və dayanma vaxtlarını qısaltmaq üçün bərpaedici enerjini idarə edir. Yavaş yavaşlayan fanatlar və nasoslar üçün adətən bunu atlaya bilərsiniz.

Sürücüyə hansı qorumalar quraşdırılmışdır?

CSIVEI sürücülərinə möhkəm qorunma dəsti daxildir: həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq cərəyan, qısaqapanma, həddindən artıq temperatur (soyuducu), giriş və ya çıxışda faza itkisi və motorun həddindən artıq yüklənməsi (elektron istilik yükü, I²t). Bunlar əşyaların etibarlı işləməsinə və avadanlığın ömrünü uzatmağa kömək edir.

Bir VFD-dən bir neçə mühərrik işlədə bilərəmmi?

Bəli, bir sürücüdən bir neçə mühərriki paralel olaraq işlədə bilərsiniz, o şərtlə ki: ümumi cərəyan çəkilməsi sürücünün çıxış reytinqi daxilində qalsın, hər bir motorun öz istilik həddindən artıq yüklənməsinə mühafizəsi var və siz V/F nəzarətindən istifadə edirsiniz (çox motorlu quraşdırmalar üçün vektor nəzarəti tövsiyə edilmir). Bu, mühərriklərin eyni sürətlə işlədiyi ventilyator massivləri, konveyer bölmələri və ya nasos stansiyaları üçün ümumi haldır.

Müştəri işi: Sənaye havalandırma fanatı

Mebel istehsalı müəssisəsi toz toplama sistemi üçün dəqiq hava axınına nəzarət tələb edirdi. Fanatların davamlı olaraq tam sürətlə işləməsi səmərəsiz idi və həddindən artıq səs-küy yaratdı.

Həlli: 3 Fazalı Mühərrik üçün CSIVEI 320kw VFD İnverteri əsas işlənmiş ventilyatorda fan sürətini tənzimləmək üçün təzyiq sensoru monitorinq kanalı təzyiqi ilə quraşdırılmışdır.

Nəticələr:

Fan sürəti avtomatik olaraq toz toplama tələbinə uyğun olaraq tənzimlənir

Qismən yüklə işləmə zamanı 45% enerji qənaəti

Səs-küyün səviyyəsi 12 dB azaldı, iş şəraiti yaxşılaşdırıldı

Fan podşipniklərində və kəmərlərində mexaniki aşınmanın azaldılması

Sistem indi həm ətraf mühitə uyğunluq, həm də əməliyyat səmərəliliyi hədəflərinə cavab verir.
