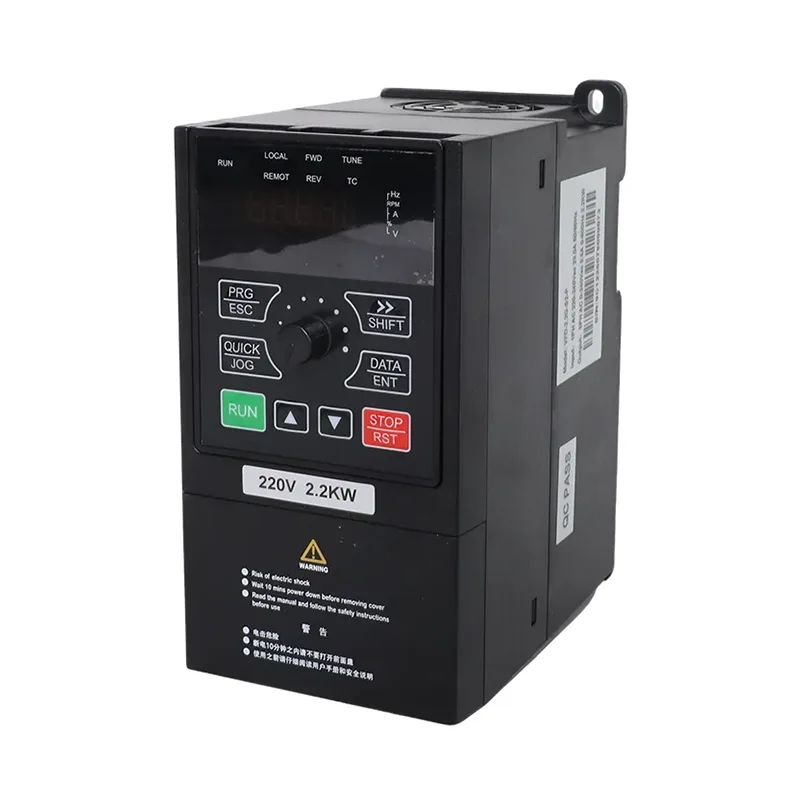

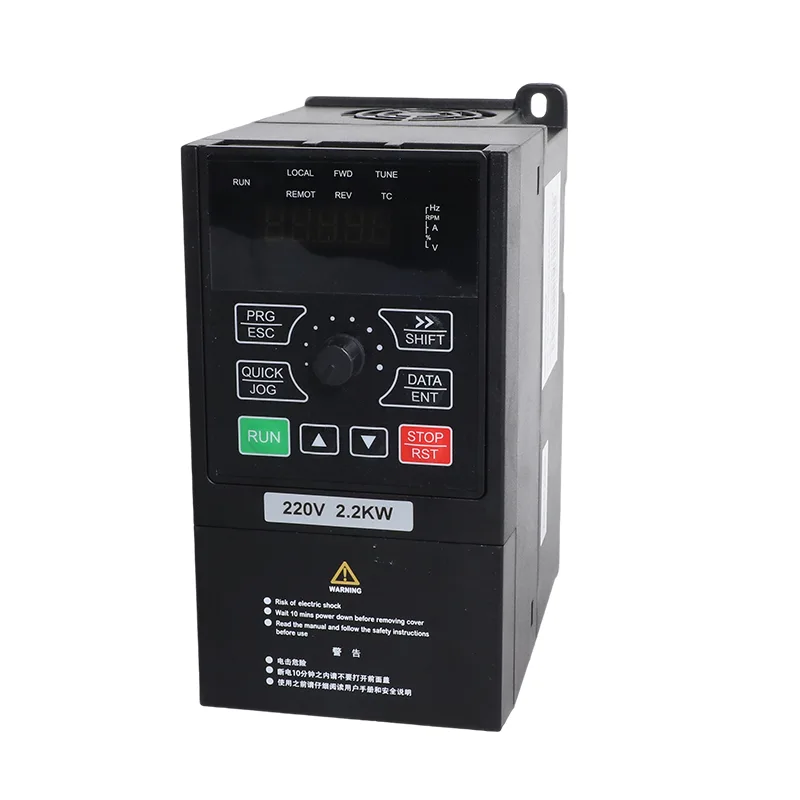

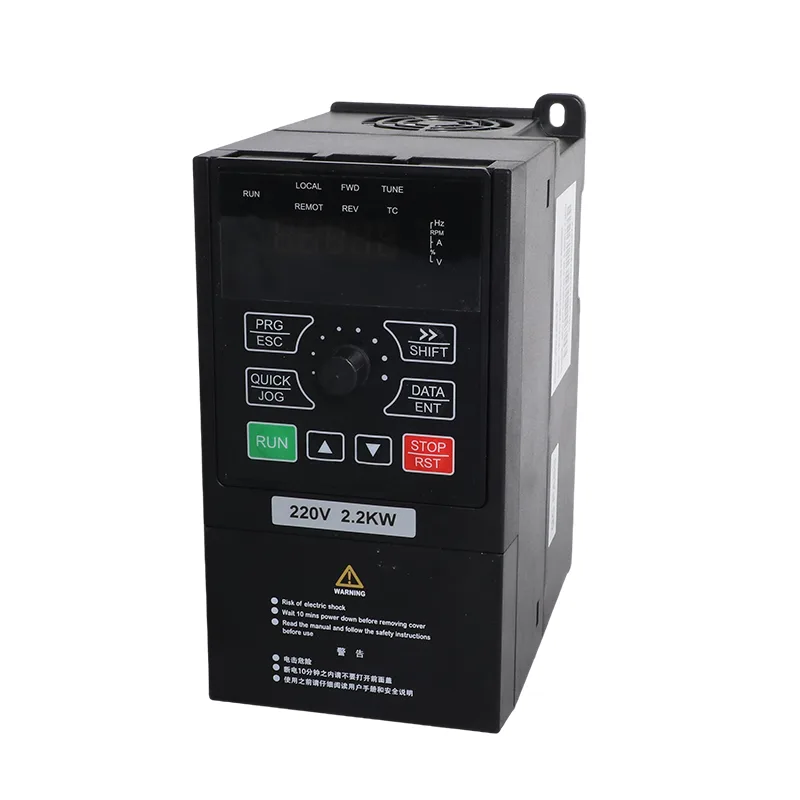

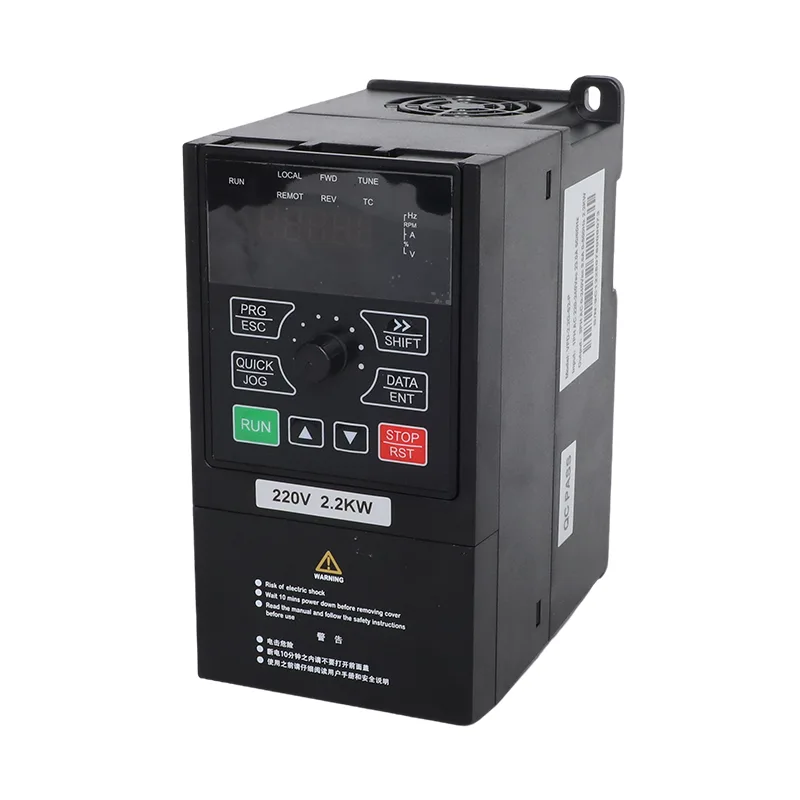

30kVt/37kV 3 Fazalı 380V Günəş Pompası və Ümumi Məqsədli İnverter VFD iki modeldə mövcuddur: VFD-PC10-30G-T4-MK və VFD-PC10-37G-T4-MK. Hər ikisi üç fazalı AC girişindən istifadə edir və seçilmiş konfiqurasiyaya uyğun olaraq günəş nasosunu və ya ümumi təyinatlı əməliyyatı dəstəkləyir.
Günəş nasosu tətbiqlərində sürücü fotovoltaik massivdən gələn enerjidən istifadə edərək nasos motorunu idarə edir. Ümumi təyinatlı rejimdə, uyğun sənaye avadanlıqları üçün dəyişən tezlikli motor nəzarətini təmin edir. Model selection depends on the motor's rated power and current, the pump operating conditions, the available power source and the required control functions.
30kW/37kW 3 Fazalı 380V Günəş Pompası və Ümumi Məqsədli İnverter VFD üçün iş rejimi müvafiq model konfiqurasiyasına uyğun olaraq P8-00 parametri vasitəsilə seçilir.
Günəş nasosu rejimi fotovoltaik massiv tərəfindən təmin edilən nasos tətbiqləri üçün nəzərdə tutulub. Bu rejim üçün sadalanan idarəetmə funksiyalarına maksimum güc nöqtəsi izləmə (MPPT) və zəif işıqdan qorunma məntiqi daxildir.
PV massivi sürücünün müəyyən edilmiş DC gərginlik limitləri daxilində konfiqurasiya edilməlidir. Pompanın çıxışı mövcud günəş enerjisindən, motor tələblərindən, nasosun xüsusiyyətlərindən və sahənin şərtlərindən asılıdır.
Şəbəkə və ya generator ehtiyatı tələb olunduqda, giriş kommutasiya təşkili və naqillər müvafiq model diaqramına uyğun olmalıdır. Confirm whether external switching components are required for the selected installation rather than assuming that all changeover functions are contained within the drive.
Ümumi təyinatlı rejim dəyişən tezliklərə nəzarət tələb edən uyğun motorla idarə olunan avadanlıq üçün nəzərdə tutulub. Siyahıda göstərilən funksiyalara SVC və V/F nəzarəti, daxili PID, tənzimlənən sürətlənmə və yavaşlama və Modbus RTU rabitəsi daxildir.
İş rejimi və parametr parametrləri istismara verilərkən qurulmalıdır. İdarəetmə mənbəyini, motor məlumatlarını, giriş terminallarını və əməliyyat əmrlərini konfiqurasiya edərkən dəqiq model üçün istifadəçi təlimatına əməl edin.
| Maddə | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Tətbiq olunan motor | 30 kVt / 40 HP | 37 kVt / 50 HP |
| Giriş cərəyanı | 57 A | 69 A |
| Çıxış cərəyanı | 60 A | 75 A |
| AC giriş gərginliyi | AC 3 PH 380 V (-15%) ilə 440 V (+10%) | |
| Maks. DC giriş gərginliyi | 900 VDC | |
| Tövsiyə olunan Voc diapazonu | 550 - 750 VDC | |
| Tövsiyə olunan MPPT diapazonu | 450-600 VDC | |
| Başlanğıc gərginlik diapazonu | 300 - 900 VDC, parametr tənzimlənə bilər | |
| Çıxış tezliyi diapazonu | 0 - 500.00 Hz | |
| Səs-küy səviyyəsi | 65 dBA maks. |
| Model | 37±1 V modullar, 250 Vt±5 Vt | 45±1 V modullar, 300 Vt±5 Vt | ||
| Sətir başına modullar | Simlər | Sətir başına modullar | Simlər | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
PV massivini planlaşdırarkən, yuxarıdakı konfiqurasiyaları universal ölçü qaydaları deyil, istinad tənzimləmələri kimi qəbul edin. Massivi tamamlamadan əvvəl modulun spesifikasiyalarını, nasosun işləmə şərtlərini və sahə tələblərini təsdiqləyin.
PV siminin dizaynı faktiki açıq dövrə gərginliyini (Voc), işləmə gərginliyini, modulun temperatur əmsallarını və sahənin minimum temperaturunu nəzərə almalıdır. Hesablanmış soyuq hava Voc siminin sürücünün maksimum DC giriş gərginliyini keçmədiyini və gözlənilən iş gərginliyinin onun MPPT diapazonuna uyğun olduğunu yoxlayın. Yekun konfiqurasiya həmçinin nasosun mühərrik reytinqini, ümumi dinamik başlığı, gündəlik suya tələbatı və sahənin günəş şəraitini nəzərə almalıdır.

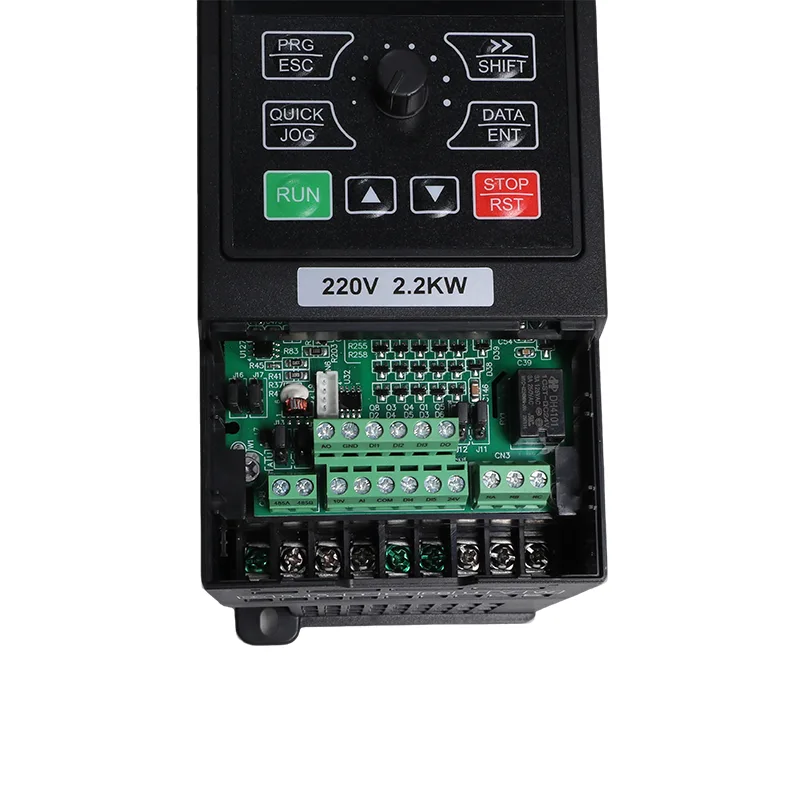

| Maddə | Spesifikasiya |
| Nominal tezlik | 50/60 Hz |
| Giriş tezlik diapazonu | ±5% (47,5 - 63 Hz) |
| Çıxış gərginliyi | 0 giriş gərginliyi |
| Çıxış tezliyi | 0,1 - 500 Hz |
| Maksimum tezlik | 0 - 500 Hz (SVC və V/F nəzarəti) |
| Daşıyıcı tezliyi | 0,8 kHz-dən 8 kHz-ə qədər, yükləməyə avtomatik tənzimlənir (16 kHz-ə qədər dəstəklənir) |
| Tezlik həlli | Rəqəmsal parametr 0,01 Hz; analoq qəbulu maksimum tezlik 0,025% |
| Nəzarət rejimi | Sensorsuz vektor nəzarəti (SVC); V/F nəzarət |
| Başlanğıc fırlanma anı | 0,5 Hz / 150% (SVC) |
| Sürət diapazonu | 1:100 (SVC) |
| Sürət sabitliyinin dəqiqliyi | ±0,5% (SVC) |
| Həddindən artıq yükləmə qabiliyyəti | 60 s üçün 150% nominal cərəyan; 12 s üçün 170%; 1,5 s üçün 190% |
| Torkun gücləndirilməsi | Avtomatik fırlanma anı gücləndirilməsi; əl ilə 0,1% - 30,0% artım |
| V/F əyrisi | Xətti, çox nöqtəli və kvadrat əyri (1.2 / 1.4 / 1.6 / 1.8 / 2.0 güc) |
| V/F ayrılması | Tam ayrılıq, yarı ayrılıq |
| Sürətlənmə / yavaşlama | Xətti və ya S əyrisi, 0,0 - 6500,0 s |
| DC əyləc | Başlanğıc tezliyi 0,00 Hz-dən maksimum tezlikə qədər; vaxt 0,0 ilə 36,0 s; cari 0,0% - 100,0% |
| JOG nəzarəti | JOG tezliyi 0,00 Hz-dən maksimum tezliyə (standart 5 Hz); sürətləndirmə/yavaşlama 0,0 - 6500,0 s |
| Daxili PID | Bəli, xarici nəzarətçi olmadan təzyiq, axın və ya temperatur qapalı dövrə üçün |
| AVR | Şəbəkə gərginliyi dəyişdikdə çıxış gərginliyi sabit saxlanılır |
| Giriş terminalları | 5 rəqəmsal giriş, DI5 50 kHz-ə qədər yüksək sürətli impulsları dəstəkləyir; 1 analoq giriş 0-10 V və ya 0-20 mA; 1 klaviatura potensiometr girişi |
| Çıxış terminalları | 50 kHz-ə qədər 1 yüksək sürətli impuls çıxışı; 1 rele çıxışı; 1 analoq çıxış 0-20 mA və ya 0-10 V |
| Ünsiyyət | RS485, Modbus RTU |
| Qoruma | Açılış zamanı mühərrikin qısaqapanmasının aşkarlanması, çıxış fazasının itməsi, həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq temperatur, həddindən artıq yüklənmə, az yüklənmə, zəif işıq |
| İşləmə temperaturu | -10°C-dən 50°C-dək; 40°C-dən yuxarı 1°C-də 1% azalma |
| Saxlama temperaturu | -20°C ilə 60°C arasında |
| Rütubət | 95% RH-dən aşağı, kondensasiya yoxdur |
| Hündürlük | 1000 m-dən aşağı; 1000-dən 3000 m-ə qədər 100 m-ə 1% azaldın |
| Vibrasiya | 5,9 m/s²-dən aşağı (0,6 g) |
| Qapalı | IP20, divar montajı və ya şkaf, şaquli quraşdırma |
| Paylama sistemi | TN, TT |
| EMC / təhlükəsizlik | IEC 61800-3 (C3); IEC 61800-5-1 |
Sürücüdə sadalanan maksimum DC giriş gərginliyi 900 VDC və tövsiyə olunan MPPT işləmə diapazonu 450–600 VDC var. Bu dəyərlər müxtəlif məqsədlərə xidmət edir: maksimum giriş gərginliyi yuxarı hədddir, MPPT diapazonu isə normal fotovoltaik işləməyə aiddir.
Sistemin layihələndirilməsi zamanı massivin açıq dövrə gərginliyi və işləmə gərginliyi ayrıca qiymətləndirilməlidir. Maksimum giriş gərginliyini PV massivi üçün hədəf iş gərginliyi kimi istifadə etməyin.
Sadalanan idarəetmə üsulları sensorsuz vektor nəzarəti (SVC) və V/F nəzarətidir. SVC-də göstərilən başlanğıc fırlanma anı 0,5 Hz-də 150% təşkil edir. Siyahıda göstərilən sürət diapazonu 1:100, sürət sabitliyi dəqiqliyi ±0,5% təşkil edir.
Mühərrikin faktiki performansı mühərrik parametrlərindən, yük xüsusiyyətlərindən, quraşdırma şərtlərindən və işə salma parametrlərindən asılıdır.
Daxili PID funksiyası tələb olunan sensorlar və sistem konfiqurasiyasının təmin olunduğu təzyiq, axın və ya temperaturla bağlı qapalı dövrəli idarəetmə proqramları üçün istifadə edilə bilər.
Rabitə Modbus RTU istifadə edərək RS485 vasitəsilə həyata keçirilir. Mövcud rəqəmsal və analoq giriş və çıxışlar konfiqurasiya edilmiş idarəetmə və monitorinq funksiyalarını dəstəkləyir.
Qoruma funksiyaları düzgün mühərrik seçimini, elektrik mühafizəsini, naqillərin çəkilməsi və ya sistemin işə salınmasını əvəz etmir.
Siyahıda göstərilən həddindən artıq yükləmə reytinqləri bunlardır:
| Həddindən artıq yükləmə səviyyəsi | Müddət |
|---|---|
| Nominal cərəyanın 150% | 60 saniyə |
| Nominal cərəyanın 170% -i | 12 saniyə |
| Nominal cərəyanın 190% | 1,5 saniyə |
Bu reytinqlər müəyyən edilmiş qısamüddətli həddindən artıq yükləmə qabiliyyətini təsvir edir. Onlar öz-özünə müəyyən bir nasosun işə salınma tələblərinə uyğunluğunu müəyyən etmirlər. Seçim zamanı mühərrikin nominal cərəyanı, sürətlənmə vaxtı və yük xüsusiyyətləri yoxlanılmalıdır.
Mühərrikin reytinqi, nasos vəzifəsi və mövcud PV massivinin sürücünün texniki xüsusiyyətlərinə uyğun gəldiyi suvarma nasos sistemlərində qiymətləndirmə üçün uyğundur. Sistemi konfiqurasiya edərkən suya tələbat, ümumi başlıq və sahənin günəş şəraiti nəzərə alınmalıdır.
Uyğun xam su qəbulu və ötürmə nasosları üçün nəzərdə tutula bilər. Modeli seçməzdən əvvəl mühərrik cərəyanını, tələb olunan iş tezliyini, nəzarət tələblərini və hər hansı ehtiyat güc tənzimləməsini təsdiqləyin.
Ümumi təyinatlı rejimdə sürücü proses suyunun ötürülməsi, soyuducu suyun dövriyyəsi və dəyişkən tezlikli nəzarət tələb edən digər motorla idarə olunan sistemlər daxil olmaqla, uyğun sənaye nasos tətbiqləri üçün istifadə edilə bilər.
Məhdud və ya dəyişən şəbəkə mövcudluğu olan qurğular üçün sürücü müvafiq dizayn edilmiş ehtiyat təchizatı ilə günəş nasos sisteminin bir hissəsi kimi qiymətləndirilə bilər. Xüsusi quraşdırma üçün ehtiyat mənbəyi, keçidin təşkili və əməliyyat ardıcıllığı təsdiq edilməlidir.
Motor etiketini, nominal cərəyanı, gərginliyi, gücü və işləmə tələblərini yoxlayın. Təkcə sürücünün nominal gücü hər nasos mühərriki ilə uyğunluq yaratmaq üçün kifayət deyil.
Modulun spesifikasiyalarını təsdiqləyin və saytın gözlənilən ən aşağı temperaturu altında simli gərginliyi hesablayın. Maksimum hesablanmış Voc-un sürücünün DC giriş limiti daxilində qaldığından və normal əməliyyatın MPPT diapazonu ilə uyğun olduğundan əmin olun.
Şəbəkə və ya generatorun işləməsi tələb olunarsa, quraşdırma üçün nəzərdə tutulmuş AC mənbəyi gərginliyini, tezliyini, tutumunu, naqilləri və keçid komponentlərini yoxlayın. Modelin naqil sxeminə əməl etmədən enerji mənbələrini qoşmayın və ya dəyişdirməyin.
50 m-dən uzun mühərrik kabelləri üçün çıxış reaktoru tövsiyələri və icazə verilən kabel uzunluqları üçün müvafiq təlimatı yoxlayın. Kabel uzunluğu, mühərrik izolyasiyası və quraşdırma şərtləri çıxış bağlantısının uyğunluğuna təsir göstərir.
Ətraf mühitin temperaturu, hündürlük, ventilyasiya və qapalı şəraiti nəzərə alın. Quraşdırma müəyyən edilmiş iş şərtlərini aşdıqda azalma tələbləri tətbiq edilməlidir.
IP20 qoruyucusu suyun daxil olmasına qarşı qorunma təmin etmir. Sürücüyü müəyyən edilmiş qorunma dərəcəsi, temperatur və ventilyasiya tələblərinə uyğun mühitə və korpusa quraşdırın.
250 Vt gücündə 18 moduldan ibarət doqquz sətir və ya 162 və ya 135 modul olan 300 Vt gücündə 15 simli doqquz sim. Bunu başlanğıc nöqtəsi və ölçüsü kimi gündəlik suyun həcmi və ümumi başlıq kimi qəbul edin, çünki massiv mühərrikin reytinqini deyil, çıxışı müəyyən edir.
Bəli. R, S və T-də istənilən 380 V üç fazalı mənbə ehtiyat təchizatı kimi işləyir. Şəbəkə və ya generatorun işləməsini məcbur etmək üçün P8-15-i 2-yə və ya avtomatik keçid üçün 0-a qoyun. Əvvəlcə generatorun gərginliyinin sabitliyini təsdiqləyin, çünki sürücü hər hansı bir çevirici kimi həddindən artıq gərginlik və ya aşağı gərginlikdə işləyir.
Bağlı yerlərdə, birbaşa günəş işığından uzaq, aşındırıcı və ya alışan qaz, keçirici toz yoxdur. Ambient -10°C to 50°C with derating above 40°C, humidity below 95% RH with no condensation, altitude below 1000 m without derating, vibration below 5.9 m/s². Korpus IP20-dir, ona görə də şkaf və ya təmiz nasos evi tələb olunur.
Təlimat nasosun sürücüdən 50 m-dən çox məsafədə olanı tövsiyə edir ki, bu da bu miqyasda geniş yayılmışdır. O, mühərrik izolyasiyasını uzun kabellərdə əks olunan gərginlikdən qoruyur və işə illərlə sarğı uğursuzluğu riskini azaldır.
60 s üçün nominal cərəyanın 150%, 12 s üçün 170% və 1,5 s üçün 190%. Bir dəqiqə üçün 112,5 A olan 37 kVt-da, böyük bir sualtı gəminin işə düşməsi və keçici yük sıçrayışları üçün kifayətdir.
Bəli. Order it in general-purpose mode and P8-00 is set accordingly before it ships, which gives you a standard inverter with SVC or V/F control, PID, Modbus and the full protection set. Günəş nasosu rejimi digər seçimdir. Layihənin hansına ehtiyacı olduğunu deyin. A unit in solar pump mode is switched to general-purpose afterwards with P8-00 at 0, which is a parameter change rather than a return.
Send us the pump rating, total head, daily water volume and the site location, and we will come back with the drive model, the array configuration and the DC protection list as one package. Qiymətlər, çatdırılma müddəti və OEM şərtləri birlikdə verilmişdir ki, siz hər şeyi bir sənəddə müştərinizə çatdırasınız.
