Csivei fabrikinin 0,75-2,2 kVt 3 Fazalı 380V Günəş Pompası və Ümumi Məqsədli İnverter VFD yüksək gərginlikli DC giriş diapazonuna malikdir. Maksimum DC girişi 900 VDC-dir, tövsiyə olunan açıq dövrəli gərginlik diapazonu 550–750 VDC və MPPT diapazonu 450–600 VDC-dir. Tənzimlənən başlanğıc gərginlik diapazonu 300-900 VDC-dir. Bu dəyərlər tövsiyə olunan massiv cədvəlində göstərilən panel sətirinin seçilməsi üçün əsas verir.
Seriya üç mühərrik reytinqini əhatə edir: 0,75 kVt, 1,5 kVt və 2,2 kVt. Onların nominal çıxış cərəyanları müvafiq olaraq 2,1 A, 3,8 A və 5,1 A təşkil edir. Hər bir model üç fazalı 380 V AC təchizatı üçün nəzərdə tutulmuşdur və həmçinin günəş nasos rejimində düzgün konfiqurasiya edilmiş fotovoltaik massivlə işləyə bilər. İş rejiminin seçimi sürücünün günəş enerjisi nasosu üçün və ya ümumi təyinatlı çevirici kimi istifadə edilməsini müəyyən edir.
Siyahıda göstərilən modul seçimləri üçün tövsiyə olunan massiv 250 Vt (37±1 V) gücündə qiymətləndirilən 18 moduldan və ya 300 Vt (45±1 V) qiymətləndirilən 15 moduldan ibarət bir sətirdən istifadə edir. Daha yüksək PV simli gərginliyi müəyyən bir güc səviyyəsi üçün aşağı DC cərəyanı demək ola bilər ki, bu da kabel cərəyanını və daha uzun məsafələrdə gərginliyin düşməsini idarə etməyə kömək edə bilər. Son simli dizayn modulun faktiki elektrik məlumatlarından istifadə etməli və massivin maksimum açıq dövrə gərginliyini sürücünün limiti daxilində saxlamalıdır.
Üç model 171 × 86 × 138 mm ölçüdə və təxminən 1 kq ağırlığında kompakt şassi paylaşır. 67,3 × 157,5 mm-lik montaj yeri inverteri daha kiçik idarəetmə şkaflarına və ya avadanlıq qapaqlarına yerləşdirməyə kömək edir. Bu kompakt forma kiçik nasos və ya maşının dəyişən sürət nəzarətinə ehtiyac duyduğu, lakin quraşdırma sahəsinin məhdud olduğu yerlərdə faydalıdır.
P8-00 1-ə təyin edildikdə, sürücü günəş nasosu rejimində işləyir. MPPT izləmə mövcud fotovoltaik gücə cavab olaraq əməliyyatı tənzimləyir, zəif işıq məntiqi və nasosla əlaqəli mühafizə funksiyaları dəyişən günəş şəraitini idarə etməyə kömək edir. Sistemi təyin edərkən serialın gərginliyi, mühərrikin reytinqi və nasos tələbləri yoxlanılmalıdır.
P8-00-in 0-a təyin edilməsi ilə eyni avadanlıq günəş massivi olmayan uyğun üç fazalı mühərriklər üçün istifadə edilə bilər. SVC və ya V/F nəzarəti mühərrik sürətinin tənzimlənməsini dəstəkləyir, daxili PID və RS485 Modbus RTU isə uyğun təzyiq, axın və ya prosesə nəzarət tətbiqləri üçün mövcuddur. CSIVEI göndərilməzdən əvvəl tələb olunan iş rejimini konfiqurasiya edə bilər; sonra rejim dəyişikliyi müvafiq parametrlər vasitəsilə həyata keçirilir və məhsulun təlimatına əməl etməlidir.
| Maddə | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Tətbiq olunan motor | 0,75 kVt / 1 HP | 1,5 kVt / 2 HP | 2,2 kVt / 3 HP |
| Nominal tutum | 1,5 kVA | 3 kVA | 4 kVA |
| Giriş cərəyanı | 3.4 A | 5 A | 5.8 A |
| Çıxış cərəyanı | 2.1 A | 3.8 A | 5.1 A |
| AC giriş gərginliyi | AC 3 PH 380 V (-15%) ilə 440 V (+10%) | ||
| Maks. DC giriş gərginliyi | 900 VDC | ||
| Tövsiyə olunan Voc diapazonu | 550 - 750 VDC | ||
| Tövsiyə olunan MPPT diapazonu | 450-600 VDC | ||
| Başlanğıc gərginlik diapazonu | 300 - 900 VDC, parametr tənzimlənə bilər | ||
| Nominal çıxış gərginliyi | 3 PH 380 V AC | ||
| Səs-küy səviyyəsi | 50 dBA maks. |
| Model | 37±1 V modullar, 250 Vt±5 Vt | 45±1 V modullar, 300 Vt±5 Vt | ||
| Sətir başına modullar | Simlər | Sətir başına modullar | Simlər | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Maddə | Spesifikasiya |
| Nominal tezlik | 50/60 Hz |
| Giriş tezlik diapazonu | ±5% (47,5 - 63 Hz) |
| Çıxış gərginliyi | 0 giriş gərginliyi |
| Çıxış tezliyi | 0,1 - 500 Hz |
| Maksimum tezlik | 0 - 500 Hz (SVC və V/F nəzarəti) |
| Daşıyıcı tezliyi | 0,8 kHz-dən 8 kHz-ə qədər, yükləməyə avtomatik tənzimlənir (16 kHz-ə qədər dəstəklənir) |
| Tezlik həlli | Rəqəmsal parametr 0,01 Hz; analoq qəbulu maksimum tezlik 0,025% |
| Nəzarət rejimi | Sensorsuz vektor nəzarəti (SVC); V/F nəzarət |
| Başlanğıc fırlanma anı | 0,5 Hz / 150% (SVC) |
| Sürət diapazonu | 1:100 (SVC) |
| Sürət sabitliyinin dəqiqliyi | ±0,5% (SVC) |
| Həddindən artıq yükləmə qabiliyyəti | 60 s üçün 150% nominal cərəyan; 12 s üçün 170%; 1,5 s üçün 190% |
| Torkun gücləndirilməsi | Avtomatik fırlanma anı gücləndirilməsi; əl ilə 0,1% - 30,0% artım |
| V/F əyrisi | Xətti, çox nöqtəli və kvadrat əyri (1.2 / 1.4 / 1.6 / 1.8 / 2.0 güc) |
| V/F ayrılması | Tam ayrılıq, yarı ayrılıq |
| Sürətlənmə / yavaşlama | Xətti və ya S əyrisi, 0,0 - 6500,0 s |
| DC əyləc | Başlanğıc tezliyi 0,00 Hz-dən maksimum tezlikə qədər; vaxt 0,0 ilə 36,0 s; cari 0,0% - 100,0% |
| JOG nəzarəti | JOG tezliyi 0,00 Hz-dən maksimum tezliyə (standart 5 Hz); sürətləndirmə/yavaşlama 0,0 - 6500,0 s |
| Daxili PID | Bəli, xarici nəzarətçi olmadan təzyiq, axın və ya temperatur qapalı dövrə üçün |
| AVR | Şəbəkə gərginliyi dəyişdikdə çıxış gərginliyi sabit saxlanılır |

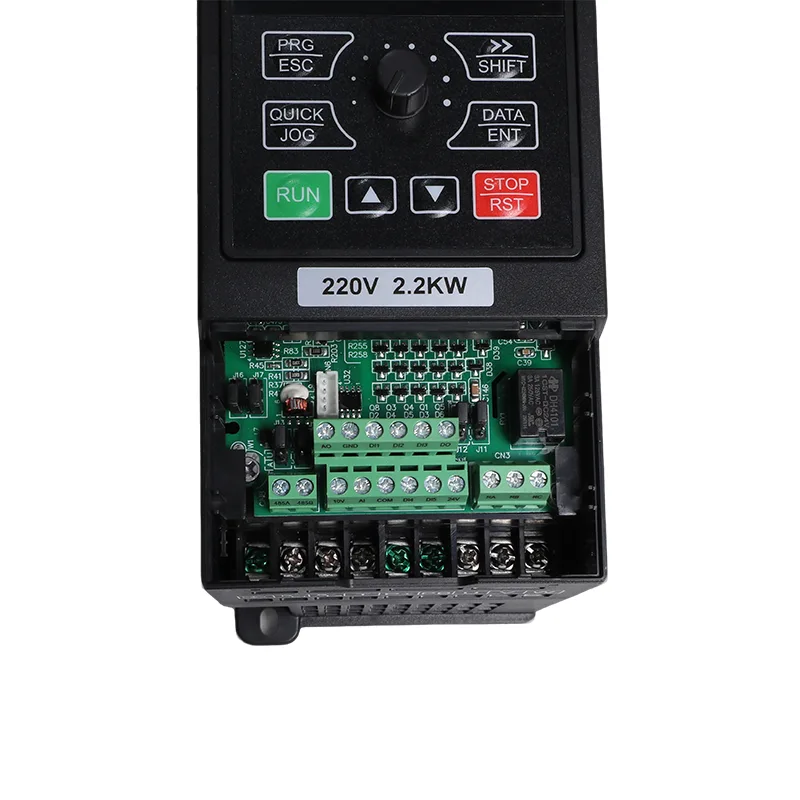

| Giriş terminalları | 5 rəqəmsal giriş, DI5 50 kHz-ə qədər yüksək sürətli impulsları dəstəkləyir; 1 analoq giriş 0-10 V və ya 0-20 mA; 1 klaviatura potensiometr girişi |
| Çıxış terminalları | 50 kHz-ə qədər 1 yüksək sürətli impuls çıxışı; 1 rele çıxışı; 1 analoq çıxış 0-20 mA və ya 0-10 V |
| Ünsiyyət | RS485, Modbus RTU |
| Qoruma | Açılış zamanı mühərrikin qısaqapanmasının aşkarlanması, çıxış fazasının itməsi, həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq temperatur, həddindən artıq yüklənmə, az yüklənmə, zəif işıq |
| İşləmə temperaturu | -10°C-dən 50°C-dək; 40°C-dən yuxarı 1°C-də 1% azalma |
| Saxlama temperaturu | -20°C ilə 60°C arasında |
| Rütubət | 95% RH-dən aşağı, kondensasiya yoxdur |
| Hündürlük | 1000 m-dən aşağı; 1000-dən 3000 m-ə qədər 100 m-ə 1% azaldın |
| Vibrasiya | 5,9 m/s²-dən aşağı (0,6 g) |
| Qapalı | IP20, divar montajı və ya şkaf, şaquli quraşdırma |
| Paylama sistemi | TN, TT |
| EMC / təhlükəsizlik | IEC 61800-3 (C3); IEC 61800-5-1 |
Bu güc diapazonu tənzimlənən sürət, günəş enerjisi ilə işləmə və ya hər ikisinin faydalı olduğu daha kiçik üç fazalı nasoslar və motorla idarə olunan avadanlıqlar üçün nəzərdə tutulub.
Nasos sistemləri üçün tənzimlənən sürətlənmə və yavaşlama axının yaranma və düşmə sürətini idarə etməyə kömək edə bilər. Düzgün rampa parametrləri nasosdan, boru kəmərindən və hidravlik şəraitdən asılıdır; onlar yalnız mühərrik gücü ilə deyil, istismara verilərkən seçilməlidir.
Tövsiyə olunan massiv konfiqurasiyaları bir sətirdə 250 Vt gücündə 18 modul və ya 300 Vt gücündə 15 moduldan istifadə edir. İnverter 550-750 VDC tövsiyə edilən Voc diapazonu və 450-600 VDC MPPT diapazonu ilə 900 VDC-ə qədər dəstəkləyir. Simi təsdiq etməzdən əvvəl, sahənin temperaturu şəraitində modulun faktiki açıq dövrə gərginliyini yoxlayın.
Günəş nasosu rejimi üçün P8-00-i 1-ə və ya ümumi təyinatlı rejim üçün 0-a təyin edin. Eyni platforma MPPT əsaslı günəş nasosunu SVC/V/F motor idarəetməsi, quraşdırılmış PID və Modbus RTU ilə birləşdirir və ona uyğun nasos və ya yüngül maşın tətbiqlərinə xidmət etməyə imkan verir.
P8-10-dan P8-14-ə qədər zəif işıqda dayanma və yenidən başlama davranışını konfiqurasiya edin. Aşağı yükdən qorunma və su səviyyəsindəki girişlər, düzgün naqillə bağlandıqda və quraşdırma üçün konfiqurasiya edildikdə nasosun qorunmasını da dəstəkləyə bilər.
171 × 86 × 138 mm şassi təxminən 1 kq ağırlığında. Daxili PID, beş rəqəmsal giriş, analoq I/O və RS485 Modbus RTU dəstəklənən qapalı proqramlar üçün ayrıca PID nəzarətçi tələb etmədən yerli idarəetmə və inteqrasiya seçimlərini təmin edir.
Bir sətirdə 250 Vt (37 V tipli) 18 modul və ya 300 Vt (45 V tipli) olan 15 modul. Hər ikisi massivi tövsiyə olunan 550-750 VDC açıq dövrə diapazonu daxilində qurur. Nominal maksimum olan 900 VDC-dən çox olmamalıdır.
Bəli, bu, normal şəbəkədən kənar quraşdırmadır. Massivi DC terminallarına və nasosu U, V və W-ə bağlayın, günəş enerjisi təchizatı üçün P8-15-i 1-ə təyin edin və massiv kifayət qədər gərginlik verdiyi zaman sürücü işləyir.
Nə də. Nəzarət sensorsuz vektor və ya V/F-dir, hər ikisi əks əlaqə olmadan. MPPT, quru işdən qorunma, aşağı yükdən qorunma və sabit təzyiq üçün əlavə PID artıq sürücüdə var.
P8-09 standart olaraq 10.00 Hz iş tezliyinin aşağı həddini təyin edir. P8-10-da zəif işıq həddi ilə birlikdə, bu, sürücünün suyu hərəkət etdirmək üçün nasosu çox yavaş fırlamasına mane olur.
Modbus RTU ilə RS485-dən çox, bəli. İşləmə tezliyi, şin gərginliyi, çıxış cərəyanı, çıxış gücü, DI və DO statusu və cari təchizatı rejimi hamısı U0 monitorinq qrupundan oxuna bilər, U0-49-da şəbəkə və ya günəş enerjisi ilə təchizat rejimi.
Bəli. Bu ölçünün böyük bir hissəsi ümumi təyinatlı rejimdə, istixana ventilyatorlarını, atelye nasoslarını, soyuducu sirkulyasiyasını və kiçik kompressorları idarə edən 380 V-luq şəbəkədə heç bir yerdə massiv olmadan göndərilir. Eyni aparat, eyni parametrlər, fərqli rejim. Sifariş verərkən hansını istədiyinizi bizə bildirin. Günəş nasosu rejimində satın alınan qurğu P8-00-ı 0-a təyin etməklə dəyişdirilir.
Bizə model qarışığı və miqdarını bildirin və biz qiymətlə birlikdə gəmi tarixini yazılı şəkildə qeyd edirik. Standart reytinqlər və OEM markalı vahidlər eyni cədvəl üzrə göndərilmir, çünki çanta çapı və etiketlər sənət əsərinizə hazırlanır, ona görə də sifariş verməzdən əvvəl buna qərar verməyə dəyər.
