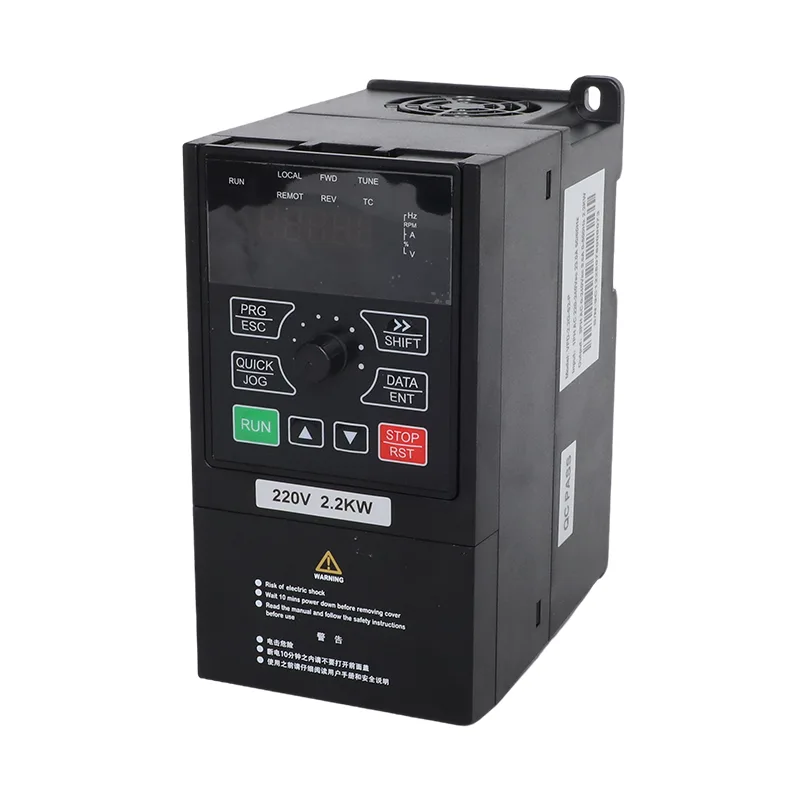

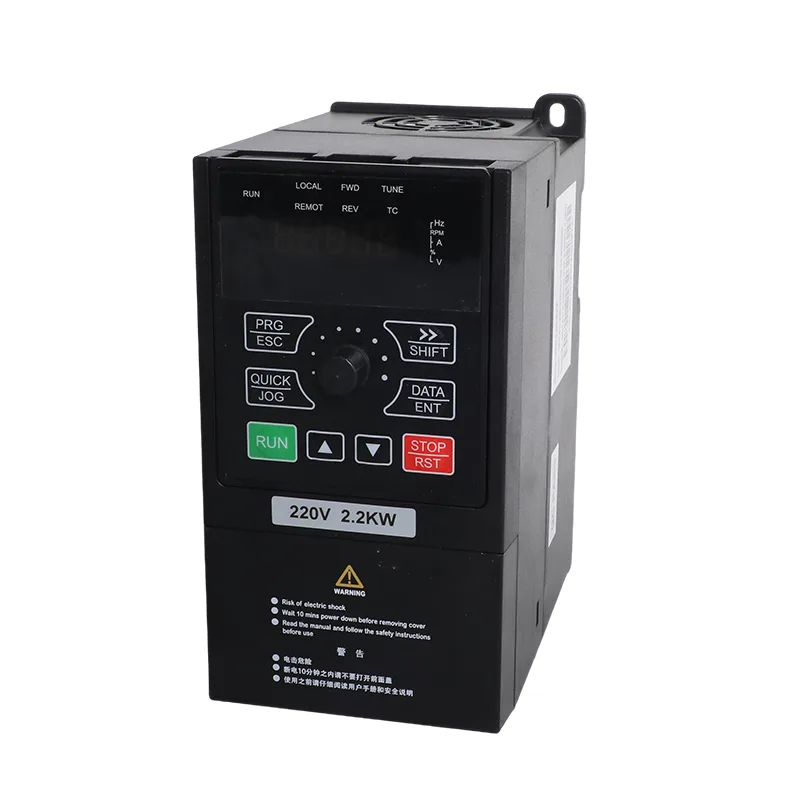

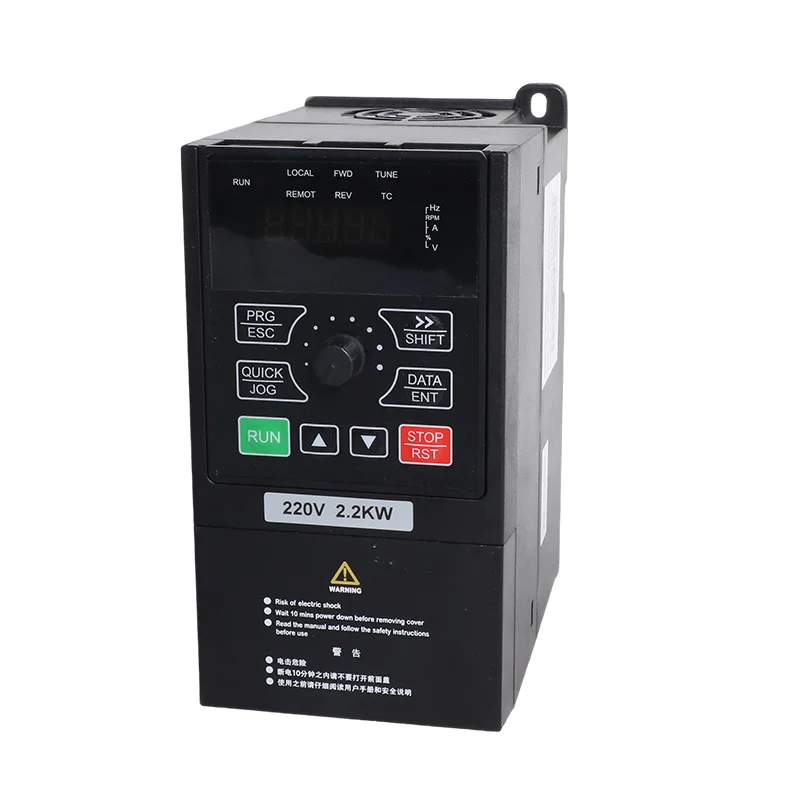

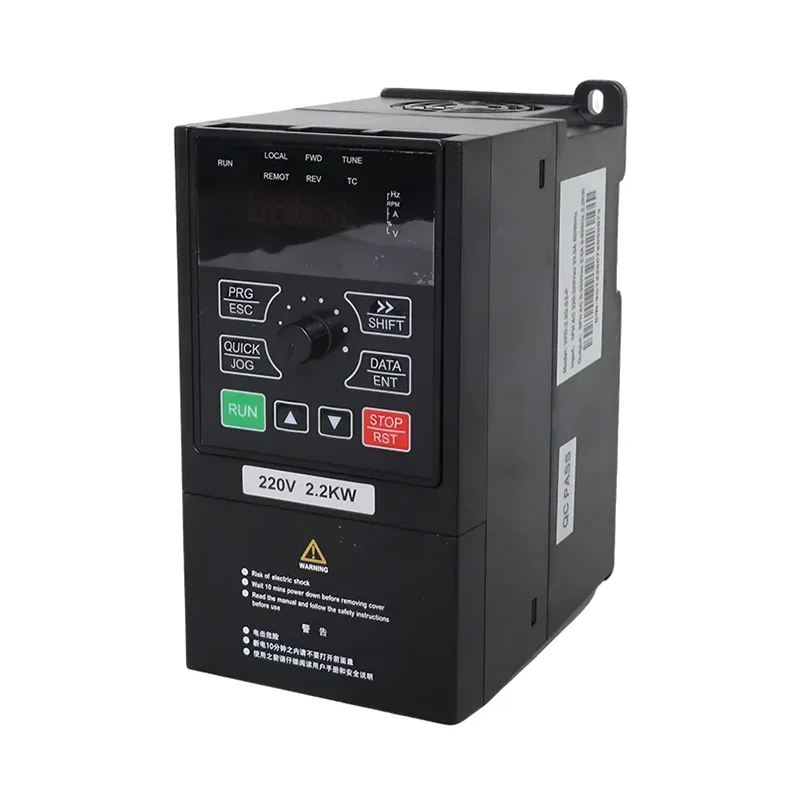

220–240 V birfazalı güclə təchiz edilən yığcam nasos sistemləri və yüngül maşınlar üçün Çində yerləşən istehsalçı və təchizatçı olan CSIVEI 0,75-2,2 kVt 1 Fazalı 230 V Günəş Enerjisi Pompası və Ümumi Məqsədli İnverter VFD təklif edir. VFD-PC10 diapazonuna nominal çıxış cərəyanları müvafiq olaraq 4 A, 7 A və 9,6 A olan 0,75 kVt, 1,5 kVt və 2,2 kVt olan modellər daxildir. Satınalma sorğuları üçün müvafiq model üçün kotirovka tələb etmək üçün motorun ad lövhəsini və nəzərdə tutulan iş rejimini paylaşın. Siyahıda göstərilən giriş cərəyanları müvafiq olaraq 8,2 A, 14 A və 23 A təşkil edir, buna görə də müvafiq model üçün təchizat sxemi, kabel və qoruyucu cihaz seçilməlidir.
Birbaşa günəş nasosu quraşdırmasında PV massivi çeviricini qidalandırır və çevirici nasosu idarə edir; onların arasında batareya bankı tələb olunmur. Mövcud günəş saatlarından kənarda suya ehtiyac duyulduqda, anbar çəni sonradan istifadə üçün vurulan suyu saxlaya bilər. Şəbəkə ehtiyat nüsxəsi quraşdırmanın bir hissəsidirsə, mənbə seçimi parametrlərini və naqilləri nəzərdə tutulan əməliyyat ardıcıllığı üçün konfiqurasiya edin.
0,75-2,2 kVt-lıq 1 Fazalı 230V Günəş Nasosunun və Ümumi Məqsədli İnverter VFD-nin PV konfiqurasiyası sadalanan hər bir model üçün tək sətirə əsaslanır. DC girişi 450 VDC-ə qədər qiymətləndirilib, tövsiyə olunan açıq dövrəli gərginlik diapazonu 360–430 VDC və MPPT diapazonu 250–350 VDC. Cədvəl B-də 250 Vt (37±1 V) və ya 300 Vt (45±1 V) ilə qiymətləndirilən 9 moduldan ibarət 11 modul sırası verilmişdir. Bunlar məhsul məlumatlarında göstərilən tövsiyə olunan tənzimləmələrdir; simi tamamlamazdan əvvəl real modulun açıq dövrə gərginliyini, o cümlədən onun ən aşağı gözlənilən sahə temperaturunda artımını təsdiqləyin. Massiv inverterin maksimum 450 VDC-nin altında qalmalıdır.
Nominal çıxış gərginliyi 3 PH və ya 1 PH 220 V AC kimi müəyyən edilmişdir. Uyğun bir fazalı mühərrik üçün, təchiz edilmiş quraşdırma məlumatı P8-27 1-ə təyin edilmiş U və V çıxışını müəyyən edir. Üç fazalı 220 V mühərrik U, V və W istifadə edir, P8-27 0-da qalır. Sistemi enerjiyə verməzdən əvvəl mühərrik naqillərini və parametrlərin parametrlərini motorun ad lövhəsi və məhsul təlimatına uyğun olaraq yoxlayın.
0,75-2,2 kVt 1 Fazalı 230 V Günəş Enerjisi Pompası və Ümumi Məqsədli İnverter VFD üçün P8-00 parametri tətbiq rejimini seçir: günəş nasosu rejimi üçün 1 və ümumi təyinatlı rejim üçün 0. P8-15 günəş konfiqurasiyasında mənbə əməliyyatını ayrıca müəyyən edir: avtomatik, yalnız günəş enerjisi və ya yalnız elektrik şəbəkəsi. Bu parametrləri fərqli saxlamaq sürücünün nəzərdə tutulan naqil və idarəetmə ardıcıllığına uyğunlaşmasına kömək edir.
| Maddə | VFD-PC10-0.75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| Tətbiq olunan motor | 0,75 kVt / 1 HP | 1,5 kVt / 2 HP | 2,2 kVt / 3 HP |
| Nominal tutum | 1,5 kVA | 3 kVA | 4 kVA |
| Giriş cərəyanı | 8.2 A | 14 A | 23 A |
| Çıxış cərəyanı | 4 A | 7 A | 9.6 A |
| AC giriş gərginliyi | AC 1 PH 220 V (-15%) ilə 240 V (+10%) | ||
| Maks. DC giriş gərginliyi | 450 VDC | ||
| Tövsiyə olunan Voc diapazonu | 360 - 430 VDC | ||
| Tövsiyə olunan MPPT diapazonu | 250-350 VDC | ||
| Başlanğıc gərginlik diapazonu | 160 - 450 VDC, parametr tənzimlənə bilər | ||
| Nominal çıxış gərginliyi | 3 PH və ya 1 PH 220 V AC | ||
| Səs-küy səviyyəsi | 50 dBA maks. |
| Model | 37±1 V modullar, 250 Vt±5 Vt | 45±1 V modullar, 300 Vt±5 Vt | ||
| Sətir başına modullar | Simlər | Sətir başına modullar | Simlər | |
| VFD-PC10-0.75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Maddə | Spesifikasiya |
| Nominal tezlik | 50/60 Hz |
| Giriş tezlik diapazonu | ±5% (47,5 - 63 Hz) |
| Çıxış gərginliyi | 0 giriş gərginliyi |
| Çıxış tezliyi | 0,1 - 500 Hz |
| Maksimum tezlik | 0 - 500 Hz (SVC və V/F nəzarəti) |
| Daşıyıcı tezliyi | 0,8 kHz-dən 8 kHz-ə qədər, yükləməyə avtomatik tənzimlənir (16 kHz-ə qədər dəstəklənir) |
| Tezlik həlli | Rəqəmsal parametr 0,01 Hz; analoq qəbulu maksimum tezlik 0,025% |
| Nəzarət rejimi | Sensorsuz vektor nəzarəti (SVC); V/F nəzarət |
| Başlanğıc fırlanma anı | 0,5 Hz / 150% (SVC) |
| Sürət diapazonu | 1:100 (SVC) |
| Sürət sabitliyinin dəqiqliyi | ±0,5% (SVC) |
| Həddindən artıq yükləmə qabiliyyəti | 60 s üçün 150% nominal cərəyan; 12 s üçün 170%; 1,5 s üçün 190% |
| Torkun gücləndirilməsi | Avtomatik fırlanma anı gücləndirilməsi; əl ilə 0,1% - 30,0% artım |
| V/F əyrisi | Xətti, çox nöqtəli və kvadrat əyri (1.2 / 1.4 / 1.6 / 1.8 / 2.0 güc) |
| V/F ayrılması | Tam ayrılıq, yarı ayrılıq |
| Sürətlənmə / yavaşlama | Xətti və ya S əyrisi, 0,0 - 6500,0 s |
| DC əyləc | Başlanğıc tezliyi 0,00 Hz-dən maksimum tezlikə qədər; vaxt 0,0 ilə 36,0 s; cari 0,0% - 100,0% |
| JOG nəzarəti | JOG tezliyi 0,00 Hz-dən maksimum tezliyə (standart 5 Hz); sürətləndirmə/yavaşlama 0,0 - 6500,0 s |
| Daxili PID | Bəli, xarici nəzarətçi olmadan təzyiq, axın və ya temperatur qapalı dövrə üçün |
| AVR | Şəbəkə gərginliyi dəyişdikdə çıxış gərginliyi sabit saxlanılır |

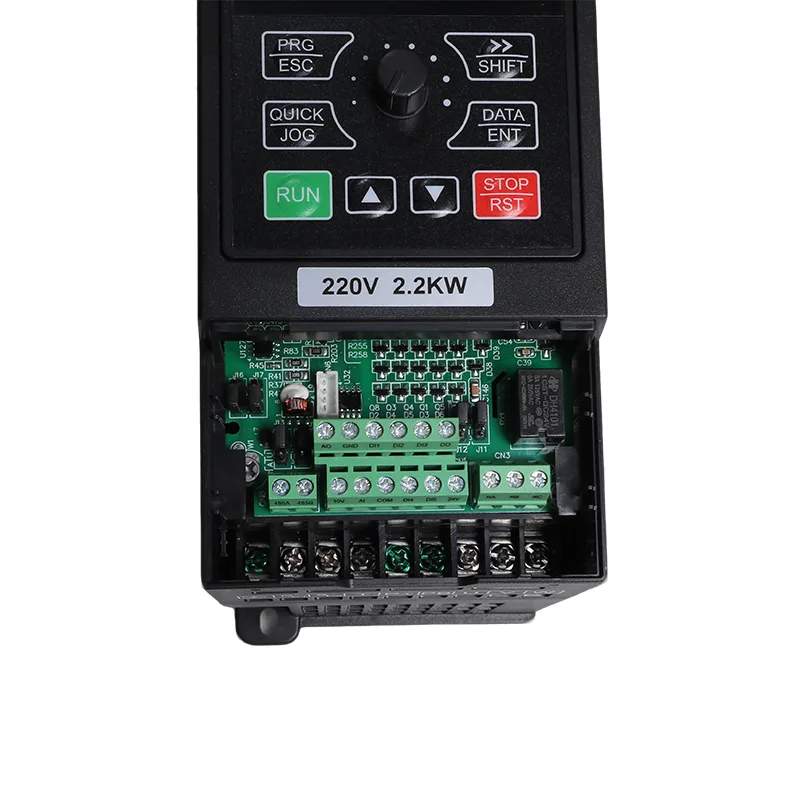

| Giriş terminalları | 5 rəqəmsal giriş, DI5 50 kHz-ə qədər yüksək sürətli impulsları dəstəkləyir; 1 analoq giriş 0-10 V və ya 0-20 mA; 1 klaviatura potensiometr girişi |
| Çıxış terminalları | 50 kHz-ə qədər 1 yüksək sürətli impuls çıxışı; 1 rele çıxışı; 1 analoq çıxış 0-20 mA və ya 0-10 V |
| Ünsiyyət | RS485, Modbus RTU |
| Qoruma | Açılış zamanı mühərrikin qısaqapanmasının aşkarlanması, çıxış fazasının itməsi, həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq temperatur, həddindən artıq yüklənmə, az yüklənmə, zəif işıq |
| İşləmə temperaturu | -10°C-dən 50°C-dək; 40°C-dən yuxarı 1°C-də 1% azalma |
| Saxlama temperaturu | -20°C ilə 60°C arasında |
| Rütubət | 95% RH-dən aşağı, kondensasiya yoxdur |
| Hündürlük | 1000 m-dən aşağı; 1000-dən 3000 m-ə qədər 100 m-ə 1% azaldın |
| Vibrasiya | 5,9 m/s²-dən aşağı (0,6 g) |
| Qapalı | IP20, divar montajı və ya şkaf, şaquli quraşdırma |
| Paylama sistemi | TN, TT |
| EMC / təhlükəsizlik | IEC 61800-3 (C3); IEC 61800-5-1 |
Bu diapazon mövcud təchizatın birfazalı 230 V olduğu kiçik miqyaslı nasos və yüngül maşınlar üçün nəzərdə tutulub. Günəş enerjisi ilə işləmə gündüz suyun nasosunu dəstəkləyə bilər, ümumi təyinatlı rejim isə uyğun motorla idarə olunan avadanlıq üçün sürətə nəzarəti təmin edir.
İnverter düzgün mühərrik bağlantısı və P8-27 parametrinə uyğun olaraq tək fazalı və ya üç fazalı 220 V AC mühərrik çıxışını dəstəkləyir. Bu çeviklik mövcud nasos və ya maşın üçün sürücü təyin edərkən faydalı ola bilər, lakin mühərrik cərəyanı və yük tələbləri seçilmiş modelin reytinqləri daxilində qalmalıdır.
CSIVEI 0,75-2,2 kVt 1 Fazalı 230V Günəş Nasosu və Ümumi Məqsədli İnverter VFD günəş nasosu və ya adi sürətə nəzarət üçün sifariş edilə bilər. Model və ilkin konfiqurasiyanın tətbiqə uyğunlaşdırılması üçün kotirovka sorğusu zamanı motorun ad lövhəsini, nəzərdə tutulan idarəetmə rejimini və PV modulunun spesifikasiyalarını paylaşın.
Günəş nasosu rejimində P8-15 avtomatik işləmə (0), yalnız günəş (1) və ya yalnız şəbəkə (2) seçir. Avtomatik rejimdə P8-16 şəbəkə ilə işləmə intervalını təyin edir (standart olaraq 60 dəqiqə) və P8-17 günəş enerjisini yenidən sınamazdan əvvəl gecikməni təyin edir (standart olaraq 4 saniyə).
Tövsiyə olunan massiv 11 × 250 Vt modullardan və ya 9 × 300 Vt modullardan ibarət bir sətirdir. Açıq dövrə gərginliyini tövsiyə olunan 360-430 VDC diapazonunda və maksimum 450 VDC-dən aşağı saxlayın; MPPT diapazonu 250-350 VDC-dir.
Az yükün aşkarlanması 60 saniyəlik təsdiqləmə müddəti ilə 25% səviyyəsində defolt olaraq aktiv edilir. Float açarları DI2 və DI3-ə naqil edilə bilər və E43 xətası həmin monitorinq quruluşundan istifadə edildikdə səviyyə zondu xətasını göstərir.
P8-00 günəş nasosu rejimini (1) və ya ümumi təyinatlı rejimi (0) seçir. Ümumi təyinatlı əməliyyat SVC/V/F nəzarətini, daxili PID və RS485 üzərindən Modbus RTU-nu təmin edir, eyni sürücü platformasına uyğun nasoslara, fanatlara və digər kiçik maşınlara xidmət etməyə imkan verir.
Bəli. Pompanı U və V-yə qoşun, sonra bir fazalı nasos rejimi üçün P8-27-ni 1-ə təyin edin. Üç fazalı 220 V nasoslar 0-da P8-27 ilə U, V və W-yə qoşulur.
Ya bir simdə 250 Vt (37 V açıq dövrə növü) olan 11 modul və ya bir simdə 300 Vt (45 V tipli) olan 9 modul. Hər ikisi tövsiyə olunan 360 - 430 VDC pəncərə daxilində massiv gərginliyini qoyur. Maksimum sürücü olan 450 VDC açıq dövrə altında qalın.
Sürücü DC gərginliyi P8-07-də eşik həddini keçdikdə işə başlayır və çıxış tezliyi P8-10-da (standart olaraq 20 Hz) P8-11-dən (standart olaraq 600 s) daha uzun müddət zəif işıq səviyyəsindən aşağı qaldıqda dayanır. Suyun hərəkət etdiyi sürətdən aşağı nasosun işlədilməsi mühərriki qızdırır və rulmanları köhnəlir, beləliklə sürücü sürünmək əvəzinə dayanır.
Xeyr. Panellər sürücünü, sürücü isə nasosu qidalandırır. Tank anbardır və bir çən batareya bankının bir hissəsinə başa gəlir və dəyişdirilməsinə ehtiyac yoxdur.
Bəli. iMaster hər iki iş üçün qurulub və P8-00 parametri onların arasından seçilir. Ümumi təyinatlı rejimdə o, SVC və ya V/F nəzarəti, quraşdırılmış PID, RS485 üzərindən Modbus RTU və tam qoruma dəsti ilə standart çevirici kimi davranır. Sifariş verərkən cihazın hansı rejimdə işləməsi lazım olduğunu bizə bildirin və biz onu göndərməzdən əvvəl konfiqurasiya edək. Artıq günəş nasosu rejimində olan qurğu P8-00-ı 0-a təyin etməklə ümumi təyinata keçir, beləliklə, bir iş üçün alınmış ehtiyat hələ də digərinə satıla bilər.
Modeli və layihəni bizə göndərin. Nümunəni və həcmin qiymətini birlikdə təklif edirik ki, siz əməliyyat etməzdən əvvəl eniş dəyərini müqayisə edə biləsiniz və OEM brendinqi qiymətləndirmə bölməsinə tətbiq oluna bilər ki, siz öz etiketinizin necə görünəcəyini görəsiniz.
