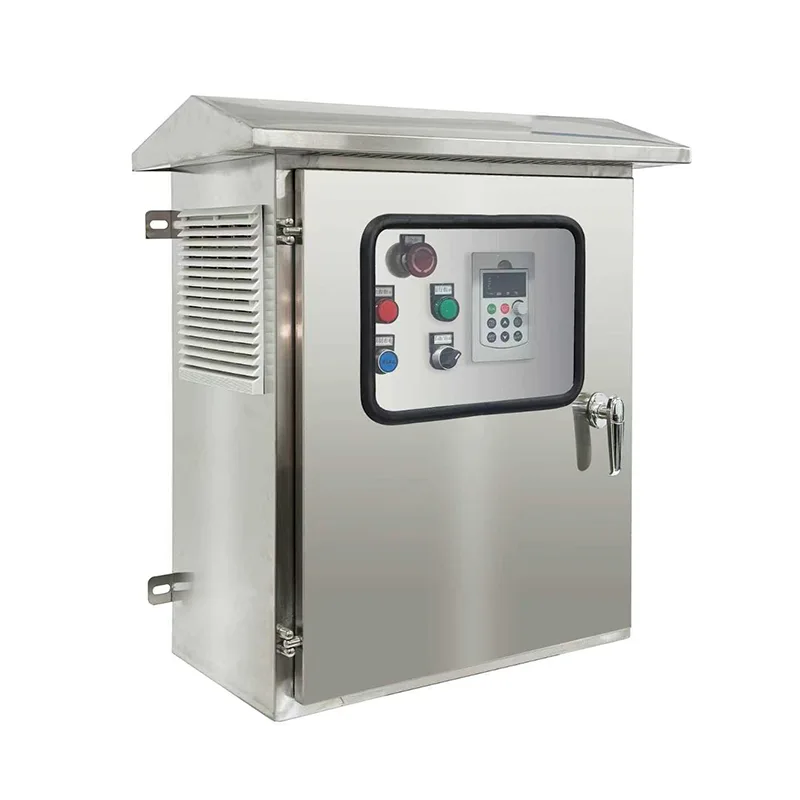

Günəş Pompa İnverter Şkafı

IP54 və ya daha yüksək qiymətləndirilən möhkəm döşəməli polad şkafda yerləşdirilmiş bu çevirici sistemi tam gücün çevrilməsi zəncirini - DC giriş mühafizəsi, çoxsaylı MPPT giriş kanalları, dəyişən tezlikli sürücü mərhələsi, AC çıxış filtrasiyası və hərtərəfli sistem nəzarətçisini birləşdirir - bunların hamısı sürətli sahəyə yerləşdirmə üçün əvvəlcədən naqillanmış və zavodda sınaqdan keçirilmişdir. Güc göstəriciləri 2,2 kVt-dan 250 kVt-a qədərdir, standart gərginliklərdə bir fazalı və üç fazalı AC nasos mühərriklərini dəstəkləyir. Təkmil MPPT alqoritmi >99% izləmə səmərəliliyinə nail olur, günəş şüalarının gün ərzində dəyişməsi ilə real vaxt rejimində motor sürətini dinamik şəkildə tənzimləyir və maksimum gündəlik suyun çatdırılmasını təmin edir. Hibrid giriş seçimi, buludlu dövrlərdə və ya gecə vaxtı iş zamanı su çıxışını saxlamaq üçün avtomatik olaraq keçid edən AC şəbəkəsi və ya dizel generatorunun ehtiyat təchizatını qəbul edir. İnteqrasiya edilmiş sistem mühafizələri quru işləmə, həddindən artıq yüklənmə, həddindən artıq gərginlik, aşağı gərginlik, faza itkisi və qısaqapanmanı əhatə edir, istifadəçi tərəfindən təyin edilmiş minimum güc həddinə əsaslanan avtomatik yuxu və oyanma məntiqi isə nasosu və panelləri qoruyur. Qrafik toxunma ekranı HMI real vaxt rejimində güc, gərginlik, axın və enerji məlumatlarını göstərir, RS485 və əlavə GPRS/4G/Wi-Fi interfeysləri ilə uzaqdan monitorinqi və Modbus vasitəsilə SCADA və ya IoT platformalarına inteqrasiyanı təmin edir. Bütün güc komponentləri süzülmüş məcburi havanın soyudulması, dalğalanmadan qorunma və müvafiq IEC və yerli şəbəkə standartlarına tam uyğunluq ilə iqlimə nəzarət edilən şkafda yerləşdirilir.

2.İdeal Proqramlar

Şəbəkə enerjisinin etibarsız və ya olmadığı yerlərdə etibarlı, il boyu su təchizatı üçün nəzərdə tutulmuş Günəş Enerjisi Pompa İnverter Şkafı kənd təsərrüfatı, icma və sənaye su sistemləri üçün avtonom, nəzarətsiz nasos nəzarətini təmin edir.

Kənd Təsərrüfatı Suvarma və Fermerçilik

Geniş miqyaslı suvarma sxemləri, damcı yem sistemləri və ucqar əkinçilik sahələrində mərkəzdən dönmə əməliyyatları ideal namizədlərdir. İnverter yüksək güclü üç fazalı nasosları birbaşa günəş panellərindən idarə edərək, günəş işığının pik saatlarında – məhz bitkilərin suya ən çox ehtiyacı olduğu zaman maksimum axını təmin edir. Hibrid daxiletmə qabiliyyəti kritik böyümə mərhələlərində problemsiz şəbəkə və ya generator ehtiyatına imkan verir. Baxım üçün heç bir akkumulyatoru olmayan və hava şəraitinə davamlı açıq quraşdırma ilə fermerlər dizel nasosuna nisbətən əhəmiyyətli dərəcədə azaldılmış enerji və əməliyyat xərclərindən faydalanır.

İcma və Bələdiyyə Su Təchizatı

Kənd kəndləri, ucqar qəsəbələr və bələdiyyə su idarələri təmiz içməli suyun çatdırılması üçün günəş enerjisi ilə işləyən quyu nasoslarından istifadə edə bilərlər. İnverterin avtomatik işləməsi – günəş çıxanda və gün batanda və ya anbar çəni dolu olduqda dayanır – operatorun gündəlik iştirak ehtiyacını aradan qaldırır. GPRS/4G vasitəsilə uzaqdan monitorinq su orqanlarına nasosun vəziyyətini, suyun çıxışını və sistemin sağlamlığını mərkəzi idarəetmə otağından izləməyə imkan verir, bununla da bahalı sahə ziyarətlərini azaldır. Şkafın möhkəm konstruksiyası tozdan, həşəratlardan və mövsümi ekstremal hava şəraitindən qoruyur.

Heyvandarlıq və Uzaqdan Ranch Suvarma

Geniş ərazilərdə yayılmış mal-qara məntəqələri, qoyunçuluq təsərrüfatları və uzaq otlaq əməliyyatları anbar çənlərinə və novlara etibarlı su çatdırılmasına ehtiyac duyur. İnverter birbaşa quyu nasoslarına qoşularaq, dizel generatorunun logistikasını və yanacağın çatdırılması xərclərini aradan qaldırır. Heyvanların su istehlakı pik həddə çatdıqda günəş enerjisi ilə işləyən nasos təbii olaraq yay tələbatı ilə uyğunlaşır. Quru işləmə mühafizəsi, suyun səviyyəsi aşağı düşərsə, nasosun işini avtomatik olaraq dayandırır və quyudakı mühərrikin baha başa gəlməsinin qarşısını alır.

Sənaye Su Emalı və Tullantı Suları

Şəbəkədən kənar yerlərdə olan mədən əməliyyatları, karxanalar və sənaye müəssisələri sistemdən texnoloji su təchizatı, suyun təmizlənməsi və ya tullantı sularının ötürülməsi üçün gölməçələr üçün istifadə edə bilər. İnverterin toz filtrasiyası və aktiv soyutma ilə möhkəm şkaf konstruksiyası sərt sənaye mühitlərinə uyğundur. Mövcud ehtiyat generatorları ilə hibrid giriş inteqrasiyası hava şəraitindən asılı olmayaraq fasiləsiz işləməyi təmin edir.

Səhralaşmaya Nəzarət və Ətraf Mühit Layihələri

Geniş miqyaslı ağac əkilməsi, çəmənliklərin bərpası və səhra suvarma layihələri ucqar, əlverişsiz mühitlərdə suyun ardıcıl çatdırılmasına əsaslanır. Günəş enerjisi ilə işləyən nasos invertorları yanacaq logistikası olmadan avtonom işləməyi təmin edir, uzaqdan monitorinq geniş ərazilərdə çoxlu dağılmış nasos sahələrinin mərkəzləşdirilmiş idarə edilməsinə imkan verir.

3. Texniki Dərin Dalış

Günəş Pompa İnverteri Şkafı tam enerji çevrilməsi, nəzarət və mühafizə dəstini standartlaşdırılmış, zavodda sınaqdan keçirilmiş korpusa birləşdirir - sahənin mühəndisliyini azaldır, istismara verilməsini sürətləndirir və uzunmüddətli etibarlılığı maksimuma çatdırır.

Çoxkanallı MPPT və DC Giriş Arxitekturası

Günəş enerjisi massivləri inverterə çoxlu müstəqil MPPT giriş kanalları vasitəsilə qoşulur, onların hər biri xüsusi DC qoruyucuları, gərginlikdən qorunma cihazları və şkafın giriş bölməsində yerləşdirilmiş təcridedici keçid qurğularına malikdir. MPPT nəzarət cihazı maksimum güc nöqtəsini tapmaq üçün geniş diapazonda (adətən 460V–850VDC) geniş diapazonda gərginliyi skan edir və >99% statik izləmə səmərəliliyinə nail olur. İkili və ya üçlü MPPT kanal konfiqurasiyaları müxtəlif oriyentasiyaları, əyilmə bucaqları və ya kölgələmə profilləri olan simlərin fərdi optimal işləməsinə imkan verir və tək MPPT dizaynları ilə müqayisədə ümumi gündəlik enerji məhsuldarlığını əhəmiyyətli dərəcədə artırır.

DC-dən AC-yə çevrilmə və Dəyişən Tezlik Sürücüsü

MPPT ilə tənzimlənən DC avtobusu altıncı nəsil IGBT modulları və yüksək sürətli DSP nəzarəti ətrafında qurulmuş yüksək performanslı dəyişən tezlikli sürücü mərhələsini qidalandırır. İnverter tənzimlənən gərginlik və tezliyə (0-50/60Hz və ya daha geniş) malik sinusoidal PWM çıxışını sintez edir və bu, heç bir başlanğıc cərəyanı olmadan yumşaq işəsalma mühərrikinin idarə edilməsinə imkan verir - sualtı nasosun sarımlarını qorumaq üçün vacibdir. Sürüşmə kompensasiyası, fırlanma momentinin artırılması və avtomatik enerji optimallaşdırma əyriləri ilə təkmil V/f nəzarəti tam sürət diapazonunda motor xüsusiyyətlərinə uyğun gəlir. Çıxış filtri - müvafiq olaraq DC keçid boğucularından, çıxış reaktorlarından və dV/dt filtrlərindən istifadə etməklə - mühərrik izolyasiya gərginliyi və ya daşıyıcı cərəyanlar olmadan inverter və quyu nasosu arasında uzun kabel çəkilişini təmin edir.

Hibrid Güc Daxiletmə İdarəetmə

İnteqrasiya edilmiş avtomatik ötürmə və sinxronizasiya funksiyası şəbəkədən və ya dizel generatorundan köməkçi AC girişini qəbul edir. Sistem nəzarətçisi davamlı olaraq mövcud PV gücünü nasosun tələb olunan iş gücü ilə müqayisə edir. Günəş şüalanması istifadəçi tərəfindən müəyyən edilmiş həddən aşağı düşdükdə, AC girişi avtomatik olaraq PV təchizatını tamamlayır və ya əvəz edir - su çıxışını fasiləsiz saxlayır. Yalnız AC, yalnız PV və hibrid prioritet rejimləri istifadəçi tərəfindən konfiqurasiya edilə bilər. PV prioritet rejimi günəş enerjisindən istifadəni maksimum dərəcədə artırır, eyni zamanda AC-dən yalnız çatışmazlıqları əhatə etmək üçün istifadə edir, yanacaq və ya elektrik xərclərini minimuma endirir.

Nasos üçün Xüsusi Mühafizə Alqoritmləri

Quraşdırılmış nəzarətçi ümumi VFD-lərdə tapılmayan nasos üçün xüsusi qorunma dəstini həyata keçirir. Quru işləmə aşkarlanması real vaxt rejimində motorun cərəyanına, güc amilinə və tezliyinə nəzarət edir, aşkar edildikdən sonra bir saniyə ərzində işə salınmamış və ya quru işləyən nasosun xarakterik aşağı yük işarəsini müəyyən edir, sonra avtomatik söndürmə və vaxtı təyin edilmiş yenidən işə salmağa cəhd rutini başlayır. Minimum enerji qorunması məhsuldar nasos olmadan suyu sərf edən səmərəsiz aşağı sürətli əməliyyatın qarşısını alır. Yuxu rejimi mövcud günəş enerjisi istifadəçi tərəfindən təyin edilmiş oyanma həddinin altına düşdükdə işə düşür, aşağı güc monitorinqi vəziyyətinə daxil olur və şüalanma qayıtdıqda avtomatik olaraq davam edir. Tank səviyyəli float açarı və ya təzyiq çeviricisinin girişindən suyun tam aşkarlanması gündəlik günəş dövründən asılı olmayaraq daşmanın qarşısını almaq üçün nasosu dayandırır.

Kabinet Mühəndisliyi və Ətraf Mühitin Mühafizəsi

Döşəmə şkafı, model spesifikasiyasından asılı olaraq IP54, IP55 və ya IP65 reytinqlərinə çatan, hava şəraitinə davamlı tozla örtülmüş sinklənmiş polad təbəqədən hazırlanır. Şkaf funksional bölmələrə bölünür - DC girişi, gücün çevrilməsi, idarəetmə və AC çıxışı - bütün xidmət edilə bilən komponentlərə gəzintiyə çıxışı təmin edən menteşəli, contalı qapılarla. Temperaturla idarə olunan dəyişən sürətli ventilyatorları olan süzülmüş məcburi hava soyutma sistemi güc elektronikası üçün optimal daxili mühiti saxlayır. Hava girişləri tozlu kənd təsərrüfatı mühitlərinə uyğun yüksək səmərəli filtrlərdən istifadə edir; Tropikləşdirilmiş versiyalar yüksək rütubətli bölgələr üçün bütün PCB-lərə uyğun örtük əlavə edir. İnteqrasiya edilmiş termostatla idarə olunan kondensasiya əleyhinə qızdırıcılar soyuq iqlim şəraitində quraşdırmalar üçün mövcuddur.

Nəzarət, HMI və Uzaqdan Bağlantı

Qapıya quraşdırılmış rəngli sensor ekran HMI, PV giriş gücü, mühərrik sürəti, çıxış gərginliyi, tezlik, gündəlik enerji məhsuldarlığı və məcmu su tədarükü (nasos əyriləri və ya axın sayğacının girişindən hesablanır) daxil olmaqla bir baxışda sistem statusunu təmin edir. Parametr parametrləri çoxsaylı giriş səviyyələri ilə parolla qorunur. Standart rabitə interfeyslərinə SCADA inteqrasiyası üçün RS485 (Modbus RTU), bulud əsaslı uzaqdan monitorinq üçün əlavə GPRS, 4G, Wi-Fi və ya Ethernet modulları daxildir. Platforma uzaqdan işə salmağa/dayandırmağa, parametrlərin dəyişdirilməsinə, siqnalizasiyanın təsdiqlənməsinə və məlumatların qeydinə imkan verir - bir operatora onlarla səpələnmiş nasos sahəsini idarə etməyə imkan verir.

4. Tez-tez verilən suallar

S1: Bu çevirici hansı nasos növlərini və mühərrik ölçülərini idarə edə bilər?

Sistem sualtı və yerüstü nasos konfiqurasiyalarında üç fazalı AC asinxron mühərrikləri və daimi maqnitli sinxron mühərrikləri dəstəkləyir. Güc göstəriciləri 2,2 kVt-dan 250 kVt-a qədərdir. Ümumi tətbiqlərə dərin quyu nasosları, üfüqi mərkəzdənqaçma nasosları və turbin nasosları daxildir. İnverterin tutumunu nasos motorunun ad lövhəsi məlumatlarına uyğunlaşdırmağa kömək edəcəyik.

S2: Sistem batareyaları tələb edirmi?

Xeyr. İnverter nasosu birbaşa günəş panellərindən idarə edir, heç bir batareya bankı tələb olunmur. Su günəş işığı saatlarında vurulur və bir çəndə, rezervuarda və ya başlıq çənində saxlanılır - bu, elektrik enerjisini batareyalarda saxlamaqdan daha sərfəlidir. 24 saatlıq su təchizatı tələb olunarsa, isteğe bağlı hibrid AC girişi qaranlıqda şəbəkə və ya generatorun gücünü birləşdirə bilər.

3-cü sual: Mənə neçə günəş paneli lazımdır və onlar necə bağlıdır?

Panel konfiqurasiyası nasosun gücü, gündəlik su həcmi hədəfi və yerli günəş şüalanması ilə müəyyən edilir. İnverterin MPPT gərginlik diapazonu (ümumiyyətlə üç fazalı sistemlər üçün 460-850VDC) seriyanın simli uzunluğunu müəyyən edir. Satış mühəndislərimiz sadə sayt sorğusu əsasında massiv ölçüsünü və sətir konfiqurasiyasını hesablayacaqlar. Şkaf, massiv naqillərini sadələşdirən əridilmiş girişləri olan bir DC birləşdirici bölməsini ehtiva edir.

4-cü sual: Buludlu günlərdə və ya günəş işığının az olduğu dövrlərdə nə baş verir?

İnverter günəş enerjisi azaldıqca nasos motorunu yavaşlatır, davamlı, lakin azalmış su axını saxlayır. Güc istifadəçi tərəfindən müəyyən edilmiş minimum hədddən aşağı düşərsə, sistem yuxu rejiminə keçir və vaxtaşırı bərpa olunan şüalanmanı yoxlayır. Sistem AC hibrid giriş seçimi ilə təchiz olunarsa, şəbəkə və ya generatorun gücü aşağı şüalanma dövrlərində avtomatik olaraq günəş enerjisini əlavə edir və ya əvəz edir.

S5: Nasos üçün hansı qorunma var?

Kompleks mühafizə alqoritmləri quru işləmə, həddindən artıq yükləmə, həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik, faza itkisi, qısaqapanma və həddindən artıq temperaturu əhatə edir. Quru işin aşkarlanması quyuların tətbiqi üçün xüsusilə vacibdir; nəzarətçi saniyələr ərzində quru nasos üçün xarakterik olan aşağı yük vəziyyətini müəyyən edir və motor zədələnmədən əvvəl sönür, sonra avtomatik vaxtlı yenidən işə salmağa başlayır.

S6: İnverter açıq havada quraşdırıla bilərmi?

Bəli. Şkaf spesifikasiyadan asılı olaraq IP54, IP55 və ya IP65 qiymətləndirilir və daimi açıq havada quraşdırma üçün nəzərdə tutulub. Buraya filtrlənmiş ventilyasiya, möhürlənmiş qapı contaları və UV-yə davamlı örtük daxildir. Ekstremal mühitlər üçün günəş kölgəsi örtükləri, gücləndirilmiş toz filtrasiyası və daxili kondensasiya əleyhinə qızdırıcılar kimi əlavə seçimlər mövcuddur.

7-ci sual: Sistem uzaqdan necə izlənilir və idarə olunur?

Standart RS485 Modbus RTU yerli SCADA və ya HMI inteqrasiyasına imkan verir. Əlavə GPRS/4G, Wi-Fi və ya Ethernet modulları veb portal və ya mobil proqram vasitəsilə bulud əsaslı uzaqdan monitorinqi təmin edir. Siz real vaxt rejimində statusa baxa, həyəcan bildirişləri ala, tarixi məlumatları yükləyə və parametrləri uzaqdan tənzimləyə bilərsiniz. Bu, səpələnmiş coğrafi ərazidə yerləşən saytlar üçün xüsusilə dəyərlidir.

8-ci sual: Şkaf hansı texniki xidmətə ehtiyac duyur?

Müntəzəm texniki qulluq minimaldır: rübdə bir hava filtrinin təmizlənməsi və ya dəyişdirilməsi, kabel birləşmələrinin və qapı möhürlərinin vizual yoxlanılması və mühafizə cihazlarının illik funksional sınaqları. Şkafın ön giriş dizaynı o deməkdir ki, bütün komponentlər - qoruyucular, kontaktorlar, idarəetmə PCB-ləri və güc modulları - korpusu çıxarmadan əldə edilə bilər.

5.A Regional Kənd Təsərrüfatı İdarəsi — Genişmiqyaslı Günəş Enerjisi ilə Suvarma Yerləşdirməsi

Fon

Sub-Sahara Afrikasının yarı quraq regionunda hökumətin kənd təsərrüfatının inkişafı orqanı bir çox kənd təsərrüfatı kooperativlərində dizellə işləyən suvarma nasoslarını günəş enerjisi ilə əvəz etməyi planlaşdırırdı. Layihə geniş coğrafi əraziyə yayılmış, hər biri damcıla suvarılan bağçılıq və tarla bitkiləri üçün su təmin edən 20 quyu sahəsini hədəf almışdır. Dizel yanacağı logistikası əməliyyat xərclərinin 60%-dən çoxunu təşkil edirdi və generatorun nasazlığı kritik böyümə dövrlərində suvarmanı tez-tez dayandırırdı.

Çağırış

Hər bir sahə oxşar profil təqdim etdi: mövcud 15 kVt-dan 45 kVt-a qədər olan üç fazalı sualtı quyu nasosu, şəbəkə bağlantısı olmayan uzaq yer və günəş şüalanmasının zirvəsi ilə üst-üstə düşən quru mövsüm. Hakimiyyətin tələbləri aşağıdakılardan ibarət idi:

●  Kapital və əvəzetmə xərclərini minimuma endirmək üçün sıfır batareya asılılığı

●  Məhsul buxarlanmasının ən yüksək olduğu günorta saatlarında maksimum su həcmini çatdırmaq imkanı

●  Bahalı sualtı nasoslar üçün dəyişkən su çıxışı olan quyularda quru işləməyə qarşı qorunma

●  Regional qərargahdan bütün 20 saytın uzaqdan mərkəzləşdirilmiş monitorinqi

●  İl boyu toz, mövsümi yağışlar və 45°C-ə çatan ətraf mühit temperaturlarına davamlı tikinti

Niyə Günəş Pompa İnverter Şkafları?

Şkaf tipli inverter həlli onun tam inteqrasiya olunmuş, əvvəlcədən sınaqdan keçirilmiş çatdırılması üçün seçilmişdir. Hər bir kabinet DC giriş mühafizəsi, MPPT modulları, VFD ötürücü pilləsi, çıxış filtrasiyası və sistem nəzarətçisi ilə əvvəlcədən naqillənmiş yerə gəldi - istismara vermək üçün yalnız PV massivinə və nasos kabelinə qoşulma tələb olunur.

Çoxkanallı MPPT, hər bir sahənin günəş massivinin bir az şərqə və qərbə yönəldilmiş sətirlərə bölünməsinə imkan verdi və bu, təmiz cənuba baxan konfiqurasiyadan kənarda effektiv nasos saatlarını uzatdı. Hibrid AC giriş seçimi iki ən böyük sahə üçün müəyyən edilmişdir ki, bu da kiçik ehtiyat generatora uzun buludlu dövrlərdə və ya təsadüfi gecə suvarma üçün əlavə imkan verir.

Əsas odur ki, nasos üçün xüsusi quru işləmə mühafizəsi səlahiyyətlilərə onların mövcud quyu nasoslarının - əhəmiyyətli bir batmış dəyəri - qorunacağına əminlik verdi. Avtomatik yuxu və oyanma məntiqi o demək idi ki, hər gün operatorun iştirakı tələb olunmur; sistem səhər tezdən avtomatik işə salındı ​​və saxlama çənləri dolu siqnalı verdikdə dayandı.

Yerləşdirmə

18,5 kVt-dan 45 kVt-a qədər dəyişən iyirmi Günəş Pompa İnverter Şkafı əməkdaşlıq edən əkinçilik icmalarında yerləşdirildi. Hər bir kabinetə ikili MPPT kanalları, iki ən böyük qurğuda hibrid AC giriş seçimi və hakimiyyətin mərkəzi SCADA platformasına qoşulmuş inteqrasiya olunmuş GPRS uzaqdan monitorinq daxildir. Quraşdırma və istismara vermə üç aylıq quru mövsüm pəncərəsi ərzində yerli elektrik podratçısı tərəfindən tamamlandı. Mövcud quyu nasosları saxlanılıb və birbaşa yeni çeviricilərə qoşulub.

Nəticələr

●  20 sahədə dizel yanacağı xərcləri sıfıra yaxın azalıb, generatorun ehtiyatı ümumi illik iş saatlarının 2%-dən azını əhatə edir.

●  Su təchizatı həcmləri dizel nasosunun baza səviyyəsinə uyğun gəldi və ya onu keçdi, genişlənmiş MPPT pəncərəsi gündəlik təxminən 1,5 əlavə effektiv nasos saatı əlavə etdi.

●  İstismarın ilk 18 ayı ərzində heç bir nasos mühərrikində nasazlıq baş vermədi, bu, yumşaq işəsalmaya nəzarət və quru işləmə mühafizəsi ilə bağlıdır.

●  Səlahiyyətli orqanın mühəndisləri bütün 20 saytı vahid idarəetmə panelindən izləyib, istənilən nasazlıq halları üçün avtomatik SMS xəbərdarlıqları alaraq sayta baş çəkmə xərclərini əhəmiyyətli dərəcədə azaldıb.

●  Bu ilkin yerləşdirmənin uğuru hakimiyyəti növbəti mərhələdə əlavə 35 kabinet sistemi üçün maliyyə ayırmağa və yeni əkinçilik icmalarına günəş suvarmasını genişləndirməyə səbəb oldu.
